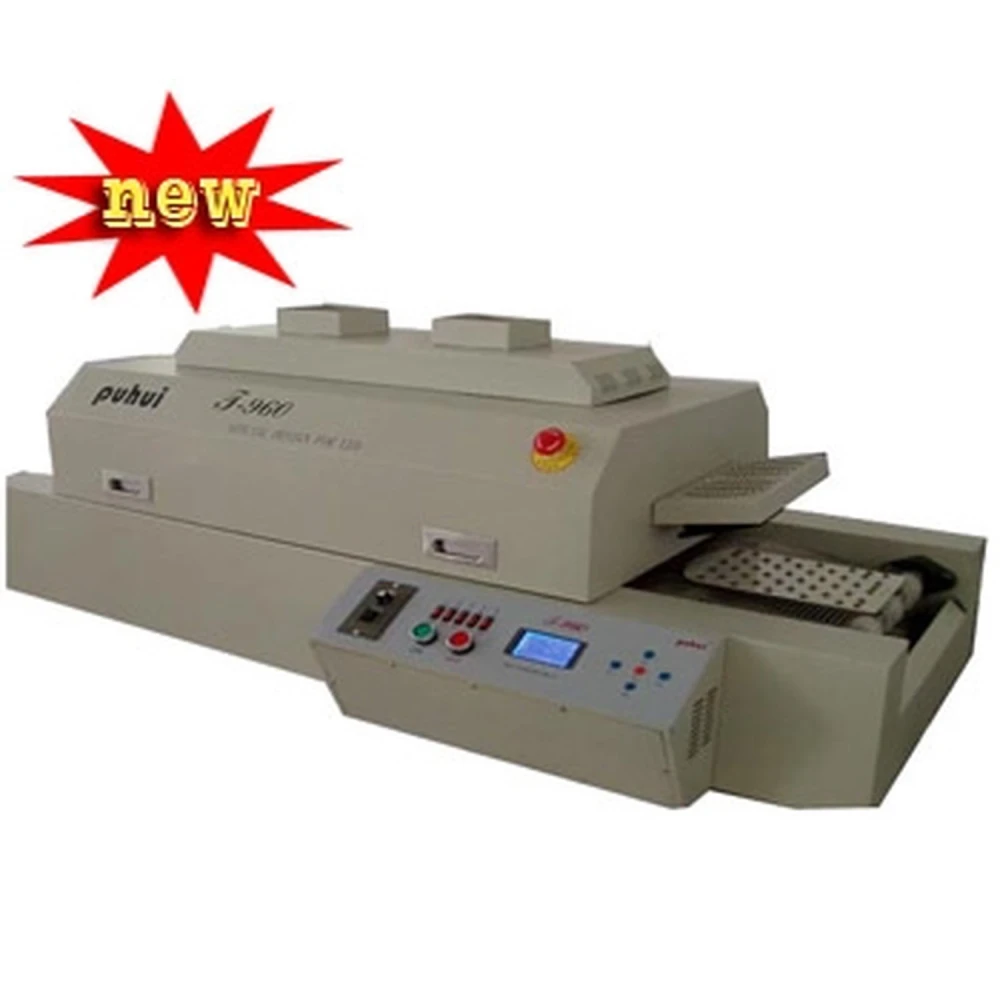

Puhui T-960 reflow oven - Infrared IC Heater (alleen op bestelling)
Merk: Puhui
IVA inbegrepen (Excl. btw: 1.500,00€)
Productoverzicht
De reflow oven T-960 van Puhui is een geavanceerd apparaat ontworpen voor nauwkeurige soldeerprocessen van elektronische componenten, vooral LED en BGA. Deze oven gebruikt snelle infraroodverwarming met intelligente regeling, waardoor een gelijkmatige en stabiele temperatuur tijdens het hele proces wordt gegarandeerd.
Belangrijkste kenmerken
- Verwarming met snelle infraroodtechnologie en intelligent Sirocco-niveau voor een stabiele en gelijkmatige temperatuur.
- Beschikt over vijf onafhankelijke verwarmingszones (drie boven en twee onder) en één koelzone, elk geregeld door PID voor maximale precisie.
- Geschatte opwarmtijd van 15 minuten van omgevingstemperatuur tot werktemperatuur.
- Acht programmeerbare temperatuurprofielen voor verschillende soldeerprocessen.
- Temperatuurmeting via thermokoppel met compensatiecircuit voor hogere nauwkeurigheid.
- PID-temperatuurregeling met solid-state relais om schade aan gevoelige componenten te voorkomen.
- Transportsysteem met motor met variabele frequentie en snelheidsreductor 1:150, met instelbare snelheid tussen 0 en 1600 mm/min.
- Robuuste constructie met onafhankelijke wielen en roestvrijstalen steun voor meer duurzaamheid en precisie.
- Gebruiksvriendelijke interface met LCD-scherm waarmee het proces kan worden bewaakt zonder pc-aansluiting.
- Ergonomisch, compact en licht ontwerp voor eenvoudige plaatsing, transport en opslag.
Technische specificaties
- Model: T-960
- Aantal verwarmingszones: 3 boven / 2 onder
- Lengte van de verwarmingszone: 960 mm
- Verwarmingstype: snelle infraroodverwarming met intelligente Sirocco-regeling
- Aantal koelzones: 1
- Maximale PCB-breedte: 300 mm
- Bedieningsrichting: van links naar rechts
- Transmissieopties: net- en kettingaandrijving
- Snelheid van de transportband: 0-1600 mm/min
- Voeding: driefasig 5 lijnen 380V 50/60Hz
- Maximaal vermogen: 4.5 KW
- Opwarmtijd: ongeveer 15 minuten
- Temperatuurregelbereik: omgevingstemperatuur tot 300°C
- Temperatuurregelmodus: gesloten-lus PID-regeling
- Nauwkeurigheid van de temperatuurregeling: ±3°C
- Afwijking in temperatuurverdeling op PCB: ±2°C
- Totale afmetingen: 1450 × 630 × 470 mm
- Gewicht van de machine: 90 kg
Typische toepassingen
Deze reflow oven is ideaal voor continu en nauwkeurig solderen van elektronische componenten op PCB's, vooral voor LED en BGA. Dankzij de programmeerbare temperatuurprofielen kan hij worden aangepast aan verschillende productie- en reparatieprocessen in de elektronica.
Compatibiliteit
Compatibel met PCB's tot 300 mm breed, geschikt voor industriële elektronica en reparatiewerkzaamheden aan apparaten.
Inhoud van de verpakking
- Complete T-960 machine
- Voedingskabel
- Gebruikershandleiding op CD
Opmerking: Dit product is alleen op bestelling verkrijgbaar en is momenteel niet op voorraad. Neem contact op met ons team voor meer informatie over levertijden.
- Snelle, intelligente infraroodverwarming met Sirocco-technologie
- Vijf onafhankelijke verwarmingszones met PID-regeling
- Acht programmeerbare temperatuurprofielen voor nauwkeurig solderen
- Instelbare transportsnelheid tot 1600 mm/min
- Gebruiksvriendelijke LCD-interface zonder pc-aansluiting
- Compact, licht en ergonomisch ontwerp voor eenvoudig gebruik
- Geschikt voor PCB's tot 300 mm breed
- Geschatte opwarmtijd van 15 minuten
- Temperatuurregeling met nauwkeurigheid ±3°C
- Inclusief gebruikershandleiding op CD en voedingskabel
Klantvragen & Antwoorden
Quines dimensions té el T-960 i quin espai mínim es recomana per a la seva instal·lació i operació segura?
El T-960 mesura aproximadament 1450 mm × 630 mm × 470 mm i pesa prop de 85 kg. Es recomana un espai lliure mínim de 60 cm a tots els costats per a ventilació i accés, tenint en compte les necessitats de seguretat i manteniment.
El T-960 és compatible amb diferents voltatges d’alimentació i quins requisits elèctrics específics té?
El T-960 normalment funciona a 220 V ±10% AC, 50/60 Hz, amb un consum màxim de 4,5 kW. És fonamental verificar la compatibilitat amb la xarxa elèctrica local abans d’instal·lar-lo, ja que no té selector multivoltatge i requereix una connexió a terra eficaç.
Quins procediments periòdics de manteniment requereix el T-960 per assegurar la seva durabilitat i precisió tèrmica?
Es recomana netejar regularment els filtres i l’interior per evitar acumulació de residus, verificar l’estat de les corretges transportadores, i calibrar els sensors de temperatura cada 6-12 mesos per mantenir la precisió dels perfils tèrmics.
Quins són els límits de mida de PCB i pes que pot processar el T-960, i com es compara això amb models de més capacitat?
El T-960 admet PCB de fins a 300 mm d’amplada i un pes màxim recomanat de 2 kg per placa. Models industrials més grans poden acceptar PCBs de més mida (fins a 500 mm) i pes, però el T-960 és més adequat per a tirades mitjanes i producció LED estàndard.
What are the dimensions of the T-960, and what minimum space is recommended for installation and safe operation?
The T-960 measures approximately 1450 mm × 630 mm × 470 mm and weighs around 85 kg. A minimum clearance of 60 cm on all sides is recommended for ventilation and access, taking safety and maintenance requirements into account.
Is the T-960 compatible with different supply voltages, and what specific electrical requirements does it have?
The T-960 normally operates at 220 V ±10% AC, 50/60 Hz, with a maximum consumption of 4.5 kW. It is essential to check compatibility with the local mains supply before installation, as it does not have a multi-voltage selector and requires an effective earth connection.
What periodic maintenance procedures does the T-960 require to ensure durability and thermal accuracy?
It is recommended to clean the filters and the interior regularly to prevent residue build-up, check the condition of the conveyor belts, and calibrate the temperature sensors every 6-12 months to maintain thermal profile accuracy.
What are the PCB size and weight limits that the T-960 can process, and how does this compare with higher-capacity models?
The T-960 accepts PCBs up to 300 mm wide and a maximum recommended weight of 2 kg per board. Larger industrial models can accept bigger PCBs (up to 500 mm) and greater weight, but the T-960 is better suited to medium production runs and standard LED production.
What are the dimensions of the T-960, and what minimum space is recommended for installation and safe operation?
The T-960 measures approximately 1450 mm × 630 mm × 470 mm and weighs around 85 kg. A minimum clearance of 60 cm on all sides is recommended for ventilation and access, taking safety and maintenance requirements into account.
Is the T-960 compatible with different supply voltages, and what specific electrical requirements does it have?
The T-960 normally operates at 220 V ±10% AC, 50/60 Hz, with a maximum consumption of 4.5 kW. It is essential to check compatibility with the local mains supply before installation, as it does not have a multi-voltage selector and requires an effective earth connection.
