INSA M962D infrarood reflow-oven met automatische regeling en hoge precisie
Merk: Puhui
IVA inbegrepen (Excl. btw: 680,00€)
Productbeschrijving:
De INSA M962D infrarood reflow-oven is een geavanceerd apparaat dat is ontworpen om het soldeerproces van elektronische SMD- en BGA-componenten te automatiseren. Deze oven wordt aangestuurd door een microcomputer en biedt een volledig automatisch soldeerproces, wat de bediening vereenvoudigt en zorgt voor nauwkeurige en gelijkmatige resultaten dankzij snelle infraroodstraling in combinatie met luchtcirculatie.
Belangrijkste kenmerken:
- Ruim soldeeroppervlak: De effectieve soldeerzone is 400 x 650 mm, waardoor u met grote printplaten kunt werken en de veelzijdigheid van het apparaat toeneemt.
- Acht programmeerbare temperatuurprofielen: Hiermee kunt u verschillende temperatuurcurves selecteren en opslaan om aan te passen aan diverse soldeertypes en materialen, inclusief gecontroleerde verwarmings- en koel functies.
- Hoge vermogenscapaciteit: Met een nominaal vermogen van 3300W zorgt het apparaat voor snelle en gelijkmatige verwarming tijdens het hele proces.

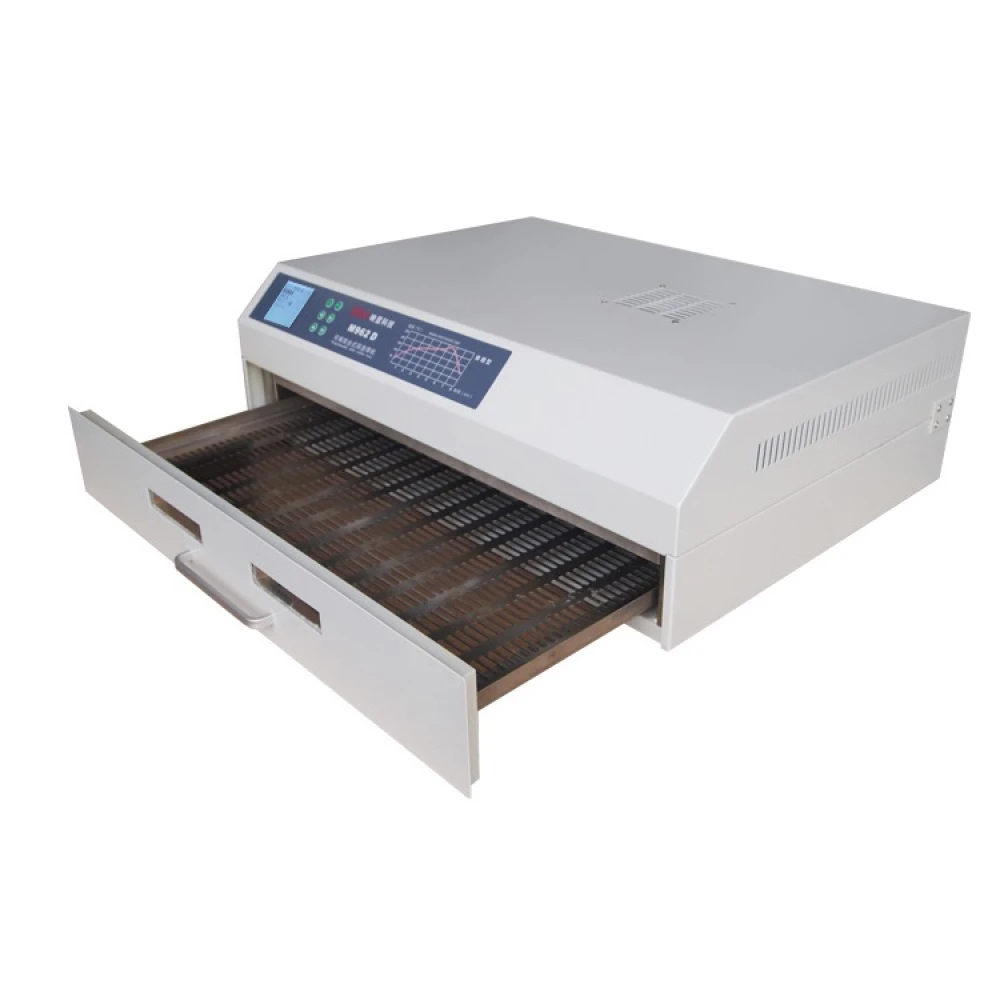

- Ergonomisch en functioneel ontwerp: Voorzien van een lade-achtig werkplatform voor eenvoudige visuele controle tijdens het solderen. De gebruiksvriendelijke interface maakt bediening eenvoudig, zelfs voor onervaren operators.
- Speciale functies: Ondersteunt solderen, drogen, warmhouden, snel afkoelen en rework, ideaal voor componenten zoals CHIP, SOP, PLCC, QFP en BGA.
- Elektrische compatibiliteit: Werkt met AC110V tot AC220V, 50-60Hz, en past zich aan verschillende werkomgevingen aan.
Typische toepassingen:
Deze oven is ideaal voor bedrijven en werkplaatsen die hoge precisie bij solderen nodig hebben voor serieproductie of kleine batches. Hij is vooral geschikt voor loodvrij solderen aan dubbelzijdige printplaten, BGA-reballing, thermische veroudering van PCB's en algemeen onderhoud van elektronische circuits.
Beknopte gebruiksinstructies:
- Plaats het te solderen product op het werkplatform en sluit de lade.
- Selecteer het juiste temperatuurprofiel via het LCD-menu, beschikbaar in meerdere talen, waaronder Spaans.
- Start de automatische soldeercyclus en volg het proces visueel via het ovenvenster.
- Na afloop voert de oven automatisch een koelcyclus uit om de soldeerkwaliteit te waarborgen.
- Bij onvolkomenheden kan een nabehandeling worden uitgevoerd met de extra verwarmingsfunctie.
Tips voor optimaal gebruik:
- Verwarm de oven voor in koude omgevingen of bij hoge luchtvochtigheid om de soldeerkwaliteit te verbeteren.
- Vermijd het solderen van componenten met metalen afscherming of componenten die temperaturen onder 250°C niet aankunnen.
- Voor betere resultaten plaatst u bij BGA-werk een extra PCB van 10x10 cm onder het te solderen onderdeel.
Dagelijks onderhoud:
- Houd het werkplatform en het kijkvenster schoon.
- Schakel de oven niet direct uit na gebruik; wacht tot hij volledig is afgekoeld.

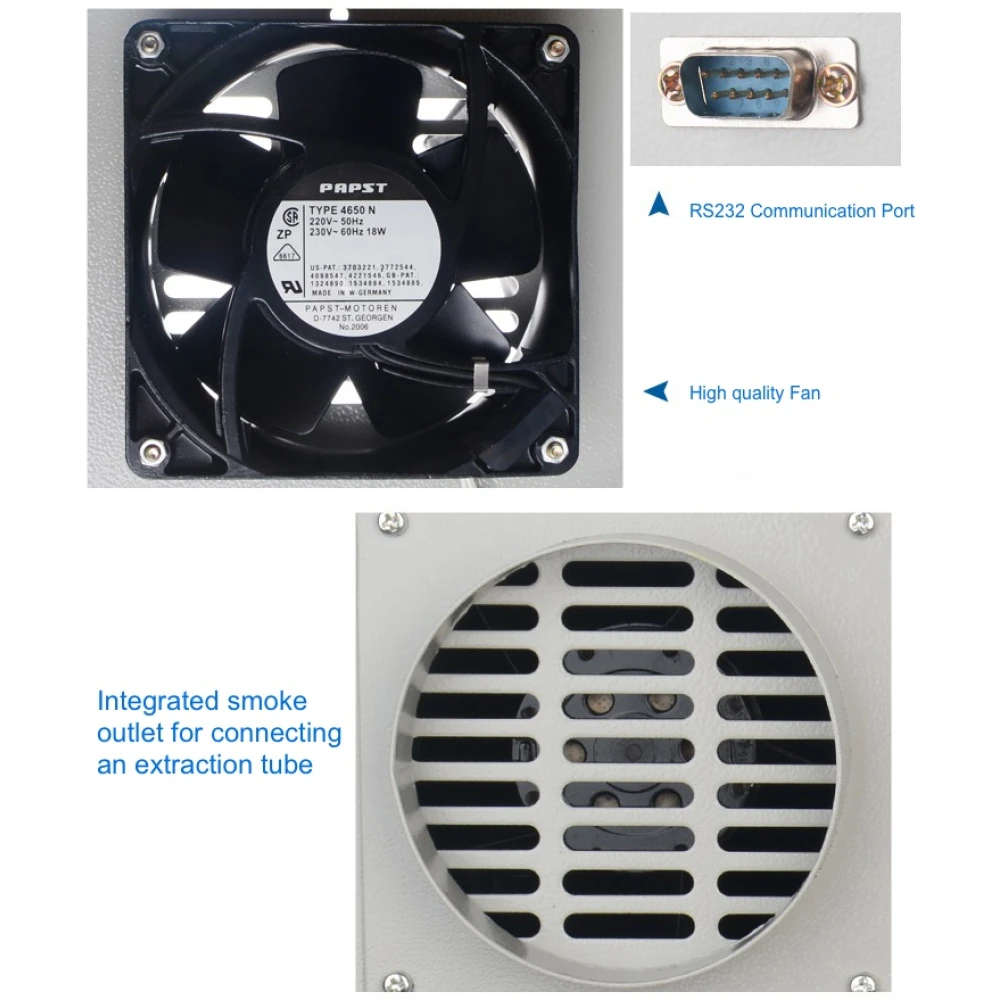

- Zorg voor goede ventilatie van het apparaat tijdens gebruik.
- Koppel het apparaat los als het langere tijd niet wordt gebruikt.
Beschikbaarheid: Dit product is momenteel niet op voorraad en wordt alleen op bestelling verkocht.
De INSA M962D infrarood reflow-oven is een betrouwbare en efficiënte oplossing voor elektronische soldeerprocessen die precisie en geautomatiseerde regeling vereisen.
- Effectieve maximale soldeerzone van 400x650 mm voor extra veelzijdigheid
- Acht programmeerbare temperatuurprofielen voor verschillende soldeertoepassingen
- Nominaal vermogen van 3300W met snelle en gelijkmatige verwarming

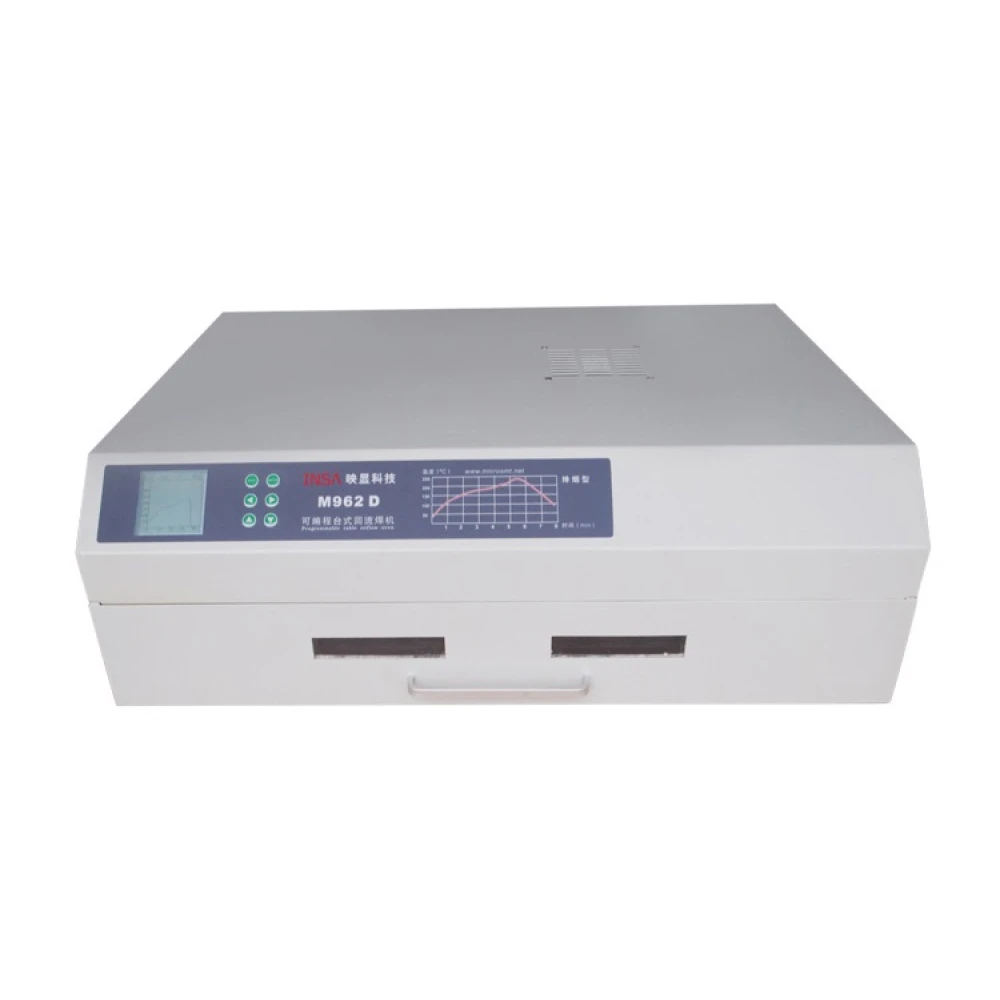

- Gebruiksvriendelijke interface met LCD-scherm en meertalige menustructuur
- Functies voor solderen, drogen, warmhouden en snel afkoelen
- Geschikt voor CHIP, SOP, PLCC, QFP en BGA-componenten
- Ontwerp met lade-achtig werkplatform voor visuele controle tijdens het proces
- AC110V~AC220V / 50~60Hz voeding, geschikt voor diverse omgevingen
- Ideaal voor serieproductie en kleine batches in bedrijven en werkplaatsen
- Eenvoudig onderhoud met aanbevelingen voor een langere levensduur
Klantvragen & Antwoorden
Quins avantatges ofereix el sistema de calefacció per infrarojos davant dels forns de reflow per convecció tradicionals en el model INSA M962d?
L’INSA M962d utilitza calefacció per infrarojos combinada amb ventilació forçada. Això permet una temperatura més uniforme i una transferència de calor ràpida, cosa que millora la precisió del perfil tèrmic. Tanmateix, cal tenir en compte que la radiació IR pot ser menys efectiva amb components ubicats sota ombres o apilats, comparat amb sistemes d’aire calent exclusivament.
Quines són les dimensions internes útils i el pes total del forn de reflow INSA M962d?
La zona de soldadura efectiva interna és de 400 x 650 mm, cosa que admet plaques de circuit mitjanes i grans. El pes de l’equip és aproximadament 28 kg. Aquestes xifres poden variar lleugerament segons el lot de fabricació.
Quin manteniment requereix aquest forn i quina és la seva vida útil estimada sota ús freqüent?
El manteniment bàsic inclou la neteja periòdica dels filtres i la cambra, la inspecció de les resistències IR i dels ventiladors. En condicions moderades, la vida útil de les làmpades IR supera les 8000 h. El sobreescalfament i l’acumulació de residus poden escurçar aquest període.
Es poden carregar simultàniament diferents PCBs de mida reduïda en una mateixa operació de reflow?
Sí, és possible carregar diverses PCBs petites, sempre que la suma d’àrees no superi els 400 x 650 mm i hi hagi separació suficient per a la circulació de l’aire. Es recomana utilitzar suports organitzadors per evitar desplaçaments durant el procés.
What advantages does the infrared heating system offer over traditional convection reflow ovens in the INSA M962d model?
The INSA M962d uses infrared heating combined with forced ventilation. This provides a more even temperature and rapid heat transfer, improving the accuracy of the thermal profile. However, it should be noted that IR radiation can be less effective with components located in shadow or stacked, compared with hot-air-only systems.
What are the useful internal dimensions and total weight of the INSA M962d reflow oven?
The effective internal soldering area is 400 x 650 mm, which accommodates medium and large circuit boards. The unit weighs approximately 28 kg. These figures may vary slightly depending on the production batch.
What maintenance does this oven require, and what is its estimated service life under frequent use?

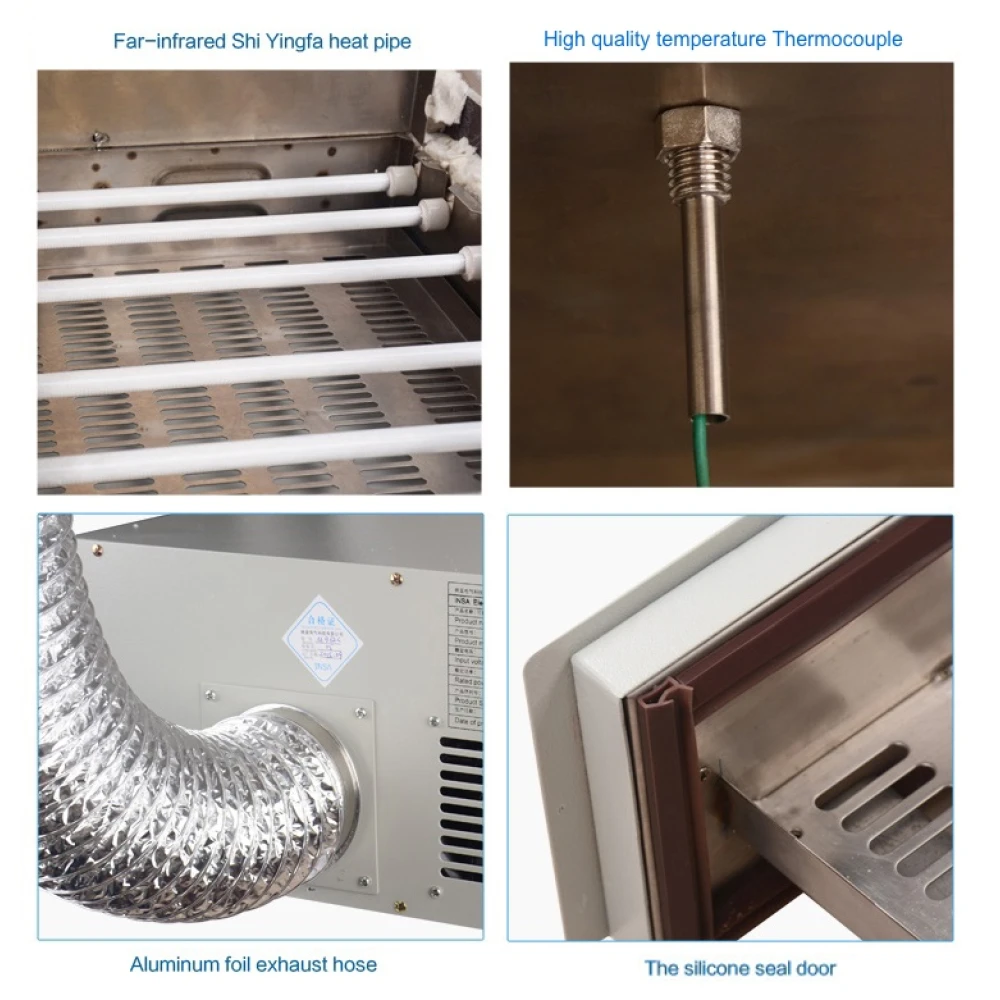

Basic maintenance includes periodic cleaning of the filters and chamber, inspection of the IR heaters and fans. Under moderate conditions, the service life of the IR lamps exceeds 8,000 hours. Overheating and residue build-up can shorten this period.
Can different small PCBs be loaded at the same time in a single reflow operation?
Yes, it is possible to load several small PCBs, provided that the combined area does not exceed 400 x 650 mm and there is sufficient spacing for air circulation. It is recommended to use organising supports to prevent movement during the process.
What advantages does the infrared heating system offer over traditional convection reflow ovens in the INSA M962d model?
The INSA M962d uses infrared heating combined with forced ventilation. This allows a more even temperature and rapid heat transfer, improving thermal profile accuracy. However, it should be noted that IR radiation can be less effective with components located in shadow or stacked, compared with hot-air-only systems.
What are the useful internal dimensions and total weight of the INSA M962d reflow oven?
The effective internal soldering area is 400 x 650 mm, which accommodates medium and large circuit boards. The unit weighs approximately 28 kg. These figures may vary slightly depending on the production batch.
