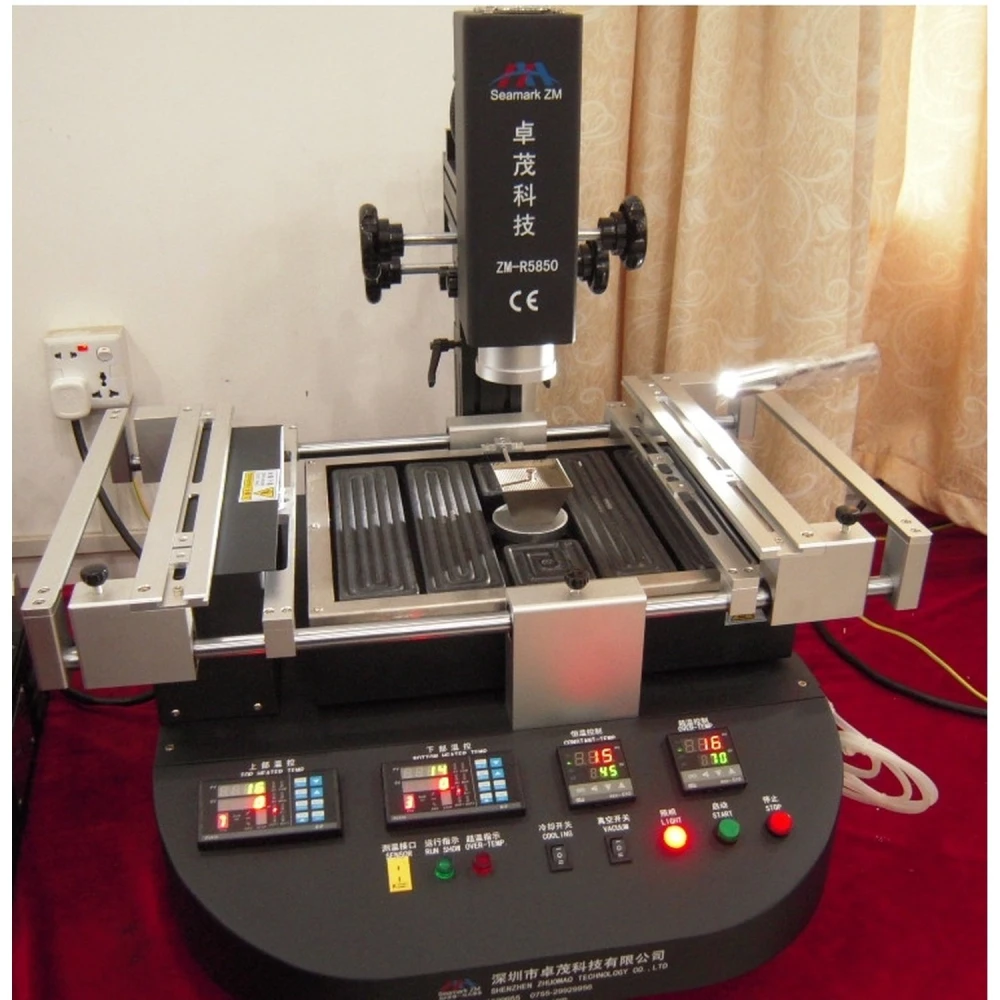

Zhuomao ZM-R5850 reballingstation met geavanceerde temperatuurregeling
Merk: Zhuomao
IVA inbegrepen (Excl. btw: 1.650,00€)
De Zhuomao ZM-R5850 reballingstation is een professioneel hulpmiddel ontworpen voor reparatie en rework van BGA-pakketten op printplaten (PCB). Het ontwerp bevat een V-groef-systeem met een flexibele ondersteuning die de positie van de PCB vastzet en vervorming tijdens verwarmings- en afkoelprocessen voorkomt. Deze station is compatibel met elke BGA-pakketgrootte, waardoor hij veelzijdig inzetbaar is voor meerdere toepassingen in de elektronica.
Belangrijkste kenmerken:
- Nauwkeurige beweging op de X-, Y- en Z-as via lineaire geleidingen voor fijne afstellingen en snelle positionering.
- Temperatuurregelaar met hoge precisie, met geïmporteerde K-type sensor, gesloten regelsysteem en automatische temperatuurcompensatie voor consistente resultaten.
- Drie onafhankelijke verwarmingszones: twee heteluchtverwarmers en één infraroodverwarmer voor voorverwarming, met temperatuurregeling binnen ±3 °C.
- De bovenste verwarmer is vrij verstelbaar, de tweede verwarmer kan verticaal bewegen en het infraroodgedeelte heeft instelbaar vermogen voor verschillende processen.
- Inclusief diverse heteluchtmondstukken die 360° draaien, met eenvoudige magnetische montage en personalisatie-opties.
- Krachtige cross-flow ventilator voor snelle afkoeling van de PCB, wat de werkefficiëntie verhoogt.
- Geïntegreerde vacuümpomp en een externe zuigpen voor snelle en veilige handling van chips.
- Geavanceerd alarmsysteem dat waarschuwt wanneer desoldeer- en soldeerprocessen zijn voltooid.
- CE-certificering, met noodstop en automatische bescherming tegen oververhitting en elektrische storingen.
Technische specificaties:
- Totaal vermogen: 4800 W
- Bovenste verwarmer: 800 W
- Onderste verwarmer: 1200 W
- Infraroodverwarmer: 2700 W
- Voeding: AC220V ±10%, 50/60 Hz
- Afmetingen: 630 x 650 x 690 mm
- Positionering: V-groef met verstelbare ondersteuning in alle richtingen via externe universele bevestiging
- Temperatuurregeling: K-type sensor, gesloten regelsysteem, nauwkeurigheid ±3°
- Compatibele PCB-afmeting: maximaal 410 x 370 mm, minimaal 20 x 20 mm
- Externe temperatuursensor: optioneel
- Netto gewicht: 40 kg
Typische toepassingen:
Deze station is ideaal voor technici en professionals in de elektronica die reparaties, reballing en het solderen van BGA-componenten op printplaten moeten uitvoeren. Dankzij de precisie en geavanceerde controle zijn delicate werkzaamheden met hoge betrouwbaarheid mogelijk, waardoor hij geschikt is voor reparatiewerkplaatsen en elektronische productie.
Compatibiliteit:
Compatibel met een brede variëteit aan BGA-pakketten en PCB’s van verschillende formaten, dankzij het flexibele positioneersysteem en de onafhankelijke temperatuurinstelling in meerdere zones.
Opmerking: Dit product is momenteel uitverkocht. U kunt een melding aanvragen zodra het weer op voorraad is of beschikbare alternatieven bekijken.
- Nauwkeurige beweging op X-, Y- en Z-as met lineaire geleidingen voor fijne afstellingen
- Temperatuurregeling met hoge precisie met K-type sensor en automatisch compensatiesysteem
- Drie onafhankelijke verwarmingszones: twee heteluchtzones en één infraroodzone
- 360° draaibare heteluchtmondstukken met magnetische montage
- Cross-flow ventilator voor snelle afkoeling van de PCB
- Geïntegreerde vacuümpomp en externe zuigpen voor chiphandling
- Geavanceerd alarmsysteem en bescherming tegen oververhitting
- CE-certificering en noodstopvoorziening
- Compatibel met PCB’s tot 410×370 mm en vanaf 20×20 mm
- Netto gewicht van 40 kg en afmetingen 630x650x690 mm
Klantvragen & Antwoorden
Quins tipus i mides de components BGA són compatibles amb la Zhuomao ZM-R5850?
La Zhuomao ZM-R5850 utilitza un sistema de fixació flexible i ranura en V que permet treballar amb pràcticament qualsevol mida i tipus d'encapsulat BGA, inclosos grans i petits, així com CSP, QFP i similars. L'estació s'adapta ajustant el suport i la boquilla, oferint compatibilitat universal dins del rang habitual de PCBs en electrònica avançada.
Quina és la precisió i l'estabilitat del control de temperatura a cada zona de calefacció?
L'estació ZM-R5850 utilitza termoparells tipus K importats, control en llaç tancat i compensació automàtica, aconseguint controlar la temperatura a les tres zones amb una tolerància de ±3 °C. Aquest nivell de precisió redueix significativament el risc de danys per sobreescalfament i millora la repetibilitat en processos crítics de rework BGA.
Quines dimensions i pes té l'estació, i què s'inclou a la caixa en comprar-la?
Les dimensions aproximades són 660 mm × 610 mm × 600 mm i el pes és d'uns 70 kg. El contingut estàndard inclou l'estació principal, un set de boquilles per a aire calent, sistema de fixació de PCB en V, termoparells, bomba de buit integrada, bolígraf de succió, cables, manual i programari propietari. És possible que el contingut variï segons el distribuïdor.
Quin voltatge, consum elèctric i requisits d'instal·lació té l'estació?
Funciona amb una alimentació de 220 V AC ±10 % i freqüència de 50/60 Hz, amb un consum màxim d'aproximadament 5200 W en ple funcionament. Es recomana un circuit dedicat amb protecció tèrmica i una presa de terra fiable. També cal un espai lliure per a ventilació i dissipació de calor al voltant de l'estació.
Com es compara la Zhuomao ZM-R5850 amb estacions BGA de gamma similar en termes de rendiment i manteniment?
Davant d'alternatives de gamma similar, la ZM-R5850 destaca pel seu sistema de triple calefacció (2 zones d'aire i 1 infraroja), alta precisió tèrmica i posicionament XYZ micromètric. La facilitat de canvi de boquilles magnètiques i components modulars simplifica el manteniment. A diferència d'equips bàsics, la ZM-R5850 integra alarmes, protecció de sobreescalfament i programari propietari, acostant-se al rang d'estacions industrials avançades, tot i que amb un cost i unes dimensions superiors.
What types and sizes of BGA components are compatible with the Zhuomao ZM-R5850?
The Zhuomao ZM-R5850 uses a flexible clamping system and V-slot that allows it to work with virtually any BGA package size and type, including large and small ones, as well as CSP, QFP and similar. The station adapts by adjusting the support and nozzle, offering universal compatibility within the usual range of PCBs in advanced electronics.
What is the temperature control accuracy and stability in each heating zone?
The ZM-R5850 station uses imported K-type thermocouples, closed-loop control and automatic compensation, achieving temperature control across the three zones with a tolerance of ±3°C. This level of accuracy significantly reduces the risk of overheating damage and improves repeatability in critical BGA rework processes.
What dimensions and weight does the station have, and what is included in the box when purchased?
The approximate dimensions are 660 mm × 610 mm × 600 mm and the weight is around 70 kg. Standard contents include the main station, set of hot-air nozzles, V-type PCB clamping system, thermocouples, built-in vacuum pump, suction pen, cables, manual and proprietary software. Contents may vary depending on the distributor.
What voltage, power consumption and installation requirements does the station have?
It operates on a 220 V AC ±10% supply at 50/60 Hz, with a maximum consumption of approximately 5200 W at full operation. A dedicated circuit with thermal protection and a reliable earth connection is recommended. Clear space for ventilation and heat dissipation around the station is also required.
How does the Zhuomao ZM-R5850 compare with similar BGA stations in terms of performance and maintenance?
Compared with similar alternatives, the ZM-R5850 stands out for its triple heating system (2 air zones and 1 infrared), high thermal accuracy and micrometric XYZ positioning. The ease of changing magnetic nozzles and modular components simplifies maintenance. Unlike basic equipment, the ZM-R5850 integrates alarms, overheat protection and proprietary software, moving it closer to advanced industrial stations, albeit with higher cost and larger dimensions.
