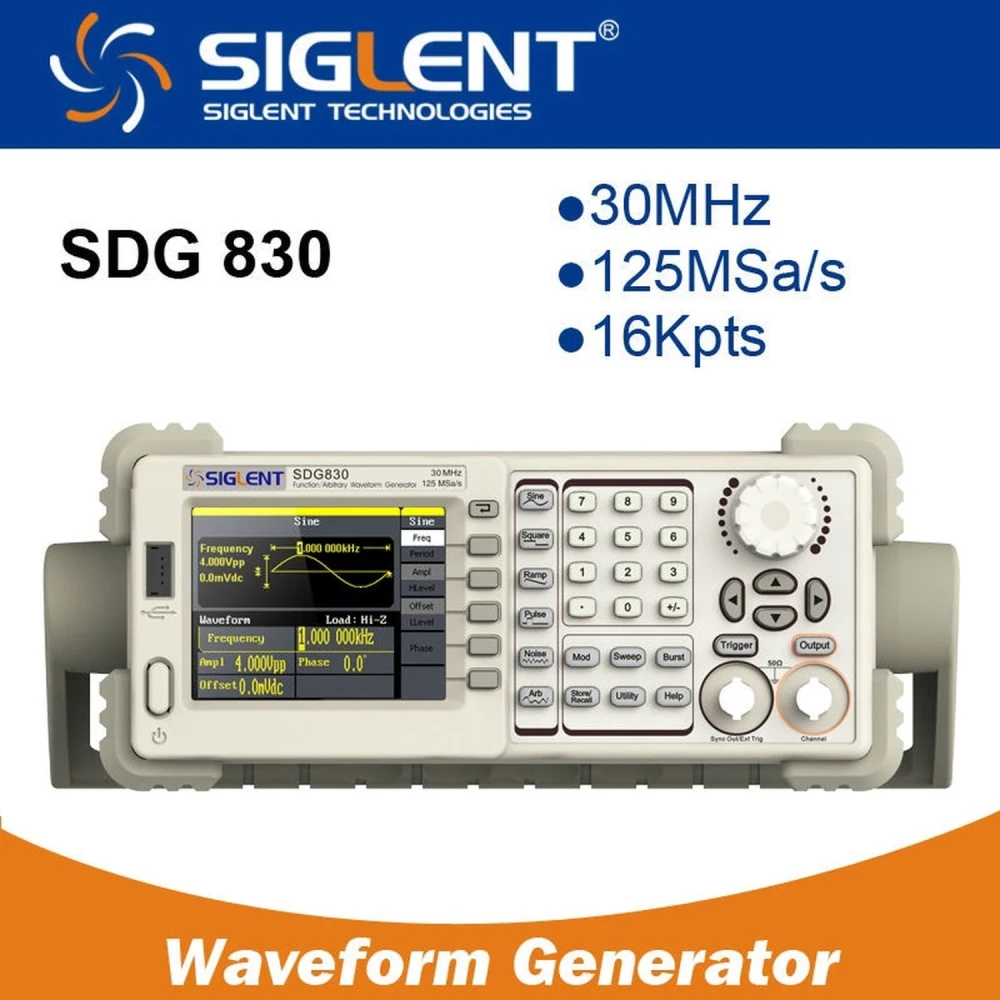

Siglent SDG830 30MHz arbitraire functiegenerator voor elektronica
Merk: Siglent
IVA inbegrepen (Excl. btw: 207,00€)
De Siglent SDG830 30MHz arbitraire functiegenerator is een geavanceerd meetinstrument dat is ontworpen om nauwkeurige en veelzijdige signalen te leveren voor elektronische toepassingen. Dit apparaat heeft een maximale uitgangsfrequentie van 30MHz en een bemonsteringssnelheid van 125 MSa/s, wat zorgt voor een hoge signaalkwaliteit.
Uitgerust met de innovatieve EasyPulse-technologie kan de SDG830 pulsen genereren met lage jitter en een snelle stijgende en dalende flank, ongeacht de werkfrequentie. Daarnaast biedt hij een brede en nauwkeurige instelling van de duty cycle, flank en pulsbreedte, waarmee hij qua prestaties andere vergelijkbare DDS-signaalgeneratoren overtreft.
Belangrijkste kenmerken
- Geavanceerde DDS-technologie met een bemonsteringssnelheid van 125 MSa/s en 14-bits verticale resolutie.
- Enkelkanaals uitgang met 5 standaard golfvormen en 46 ingebouwde arbitraire golfvormen, inclusief DC.
- Volledige modulatiefuncties: AM, DSB-AM, FM, PM, FSK, ASK, PWM, lineaire/logaritmische sweep en burst.
- Innovatieve EasyPulse-technologie voor pulsen met lage jitter en snelle flanken.
- Standaard USB-interfaces voor aansluiting en opslag, compatibel met software-updates.
- 10 niet-vluchtige opslagplaatsen voor aangepaste arbitraire golfvormen.
- Compatibel met SIGLENT digitale oscilloscopen voor integratie en geavanceerde analyse.
- EasyWave-software voor krachtige bewerking van arbitraire golfvormen.
Technische specificaties
- Model: SDG830
- Maximale uitgangsfrequentie: 30MHz
- Uitgangskanalen: 1
- Bemonsteringssnelheid: 125 MSa/s
- Golfvormlengte: 16 kpts
- Frequentieresolutie: 1 µHz
- Verticale resolutie: 14 bits
- Beschikbare golfvormen: Sinus, blokgolf, zaagtand, puls, gaussiaans, witte gaussiaanse ruis, arbitraire golfvormen
- Frequentiebereik per golfvorm: Sinus en blokgolf van 1 µHz tot 30 MHz, puls van 500 µHz tot 5 MHz, zaagtand/driehoek tot 300 kHz, witte ruis met bandbreedte >30 MHz
- Modulatiefuncties: AM, FM, PM, DSB-AM, FSK, ASK, PWM, sweep en burst
- Standaardconfiguratie: USB Host en USB-apparaat
- Amplitude: 4 mVpp tot 20 Vpp (hoge impedantie), 2 mVpp tot 10 Vpp (50 ohm)
Typische toepassingen
Deze generator is ideaal voor elektronicalaboratoria, circuitontwikkeling en -testen, technisch onderwijs en elke toepassing die nauwkeurige en gemoduleerde signalen vereist. Dankzij de mogelijkheid om diverse golfvormen en modulaties te genereren, is hij geschikt voor experimenten en diagnose in analoge en digitale elektronica.
Compatibiliteit
De Siglent SDG830 integreert eenvoudig met SIGLENT digitale oscilloscopen, waardoor gezamenlijke signaalanalyse wordt vergemakkelijkt. Bovendien maakt de USB-interface verbinding met computers mogelijk voor bediening en updates via gespecialiseerde software.
- Maximale uitgangsfrequentie van 30MHz met hoge precisie
- EasyPulse-technologie voor pulsen met lage jitter en snelle flanken
- Bemonsteringssnelheid van 125 MSa/s en 14-bits verticale resolutie
- 5 standaard golfvormen en 46 ingebouwde arbitraire golfvormen
- Volledige modulatiefuncties: AM, FM, PM, DSB-AM, FSK, ASK, PWM, sweep en burst
- USB-interface voor opslag en software-updates
- 10 niet-vluchtige opslagplaatsen voor aangepaste golfvormen
- Compatibel met SIGLENT digitale oscilloscopen
- EasyWave-software voor geavanceerde golfvormbewerking
Klantvragen & Antwoorden
Quins tipus de formes d'ona estàndard i arbitràries pot generar el Siglent SDG830 i quina és la seva resolució?
El Siglent SDG830 pot generar 5 formes d'ona estàndard (sinusoidal, quadrada, triangular, de pols i soroll) i disposa de 46 formes d'ona arbitràries internes, incloent-hi contínua (DC). Tots els senyals es generen amb una resolució vertical de 14 bits, cosa que permet una fidelitat molt bona en les formes d'ona.
Què inclou la caixa del SDG830 pel que fa a cables, fonts d'alimentació i manuals?
Típicament, la caixa del SDG830 conté el generador de funcions, un cable d'alimentació, un cable USB, un manual imprès o en CD i almenys un cable BNC-BNC per a la connexió. Normalment no inclou programari físic, però EasyWave es pot descarregar del fabricant. És recomanable confirmar amb el venedor el contingut exacte, ja que l'equipament pot variar segons la regió.
Quina compatibilitat d'interfície i sincronització té el SDG830 per integrar-se amb altres instruments, com ara oscil·loscopis?
El SDG830 disposa d'interfícies USB-Host i USB-Device per a transferència de dades, actualitzacions i control remot des de PC. No inclou connexió LAN ni GPIB, però és plenament compatible amb oscil·loscopis Siglent mitjançant sincronització per port USB, facilitant l'anàlisi conjunta de senyals al laboratori.
Quines són les limitacions operatives i toleràncies clau del SDG830 pel que fa a freqüència, amplitud i precisió?
La freqüència màxima de sortida és de 30 MHz per a ones sinusoidals i inferior per a altres formes (consulteu el manual). L'amplitud màxima de sortida és de 20 Vpp en càrrega oberta i de 10 Vpp en càrrega de 50 Ω. La precisió de freqüència estàndard és de ±1 ppm i la distorsió harmònica total per a ona sinusoidal és inferior al 0,075% a 1 kHz, 20 Vpp. Els valors poden variar segons el mode de funcionament.
Quines garanties i opcions de servei postvenda ofereix Siglent per al SDG830, i existeixen recanvis o suport per a actualitzacions de firmware?
Siglent generalment ofereix una garantia estàndard de 3 anys per al SDG830, que cobreix defectes de fabricació. Hi ha disponible suport tècnic, manuals en línia i descàrregues gratuïtes de firmware. Els recanvis i les reparacions es gestionen a través de distribuïdors oficials o del lloc web de Siglent. Recomano registrar el producte per activar la garantia i facilitar futures actualitzacions.
What standard and arbitrary waveform types can the Siglent SDG830 generate and what is its resolution?
The Siglent SDG830 can generate 5 standard waveforms (sine, square, triangle, pulse and noise) and has 46 internal arbitrary waveforms, including DC. All signals are generated with 14-bit vertical resolution, which allows very good waveform fidelity.
What is included in the SDG830 box in terms of cables, power supplies and manuals?
Typically, the SDG830 box contains the function generator, a power cable, a USB cable, a printed manual or CD, and at least one BNC-BNC cable for connection. It usually does not include physical software, but EasyWave can be downloaded from the manufacturer. It is advisable to confirm the exact contents with the seller, as the package may vary by region.
What interface and synchronisation compatibility does the SDG830 have for integration with other instruments, such as oscilloscopes?
The SDG830 has USB-Host and USB-Device interfaces for data transfer, updates and remote control from a PC. It does not include LAN or GPIB connectivity, but it is fully compatible with Siglent oscilloscopes via USB port synchronisation, making joint signal analysis in the lab easier.
What are the operating limitations and key tolerances of the SDG830 in terms of frequency, amplitude and accuracy?
The maximum output frequency is 30 MHz for sine waves and lower for other waveforms (see manual). The maximum output amplitude is 20 Vpp into open circuit and 10 Vpp into a 50 Ω load. Standard frequency accuracy is ±1 ppm and total harmonic distortion for sine wave is less than 0.075% at 1 kHz, 20 Vpp. Values may vary depending on operating mode.
What warranty and after-sales service options does Siglent offer for the SDG830, and are there spare parts or support for firmware updates?
Siglent generally offers a standard 3-year warranty for the SDG830, covering manufacturing defects. Technical support, online manuals and free firmware downloads are available. Spare parts and repairs are handled through official distributors or the Siglent website. I recommend registering the product to activate the warranty and make future updates easier.
