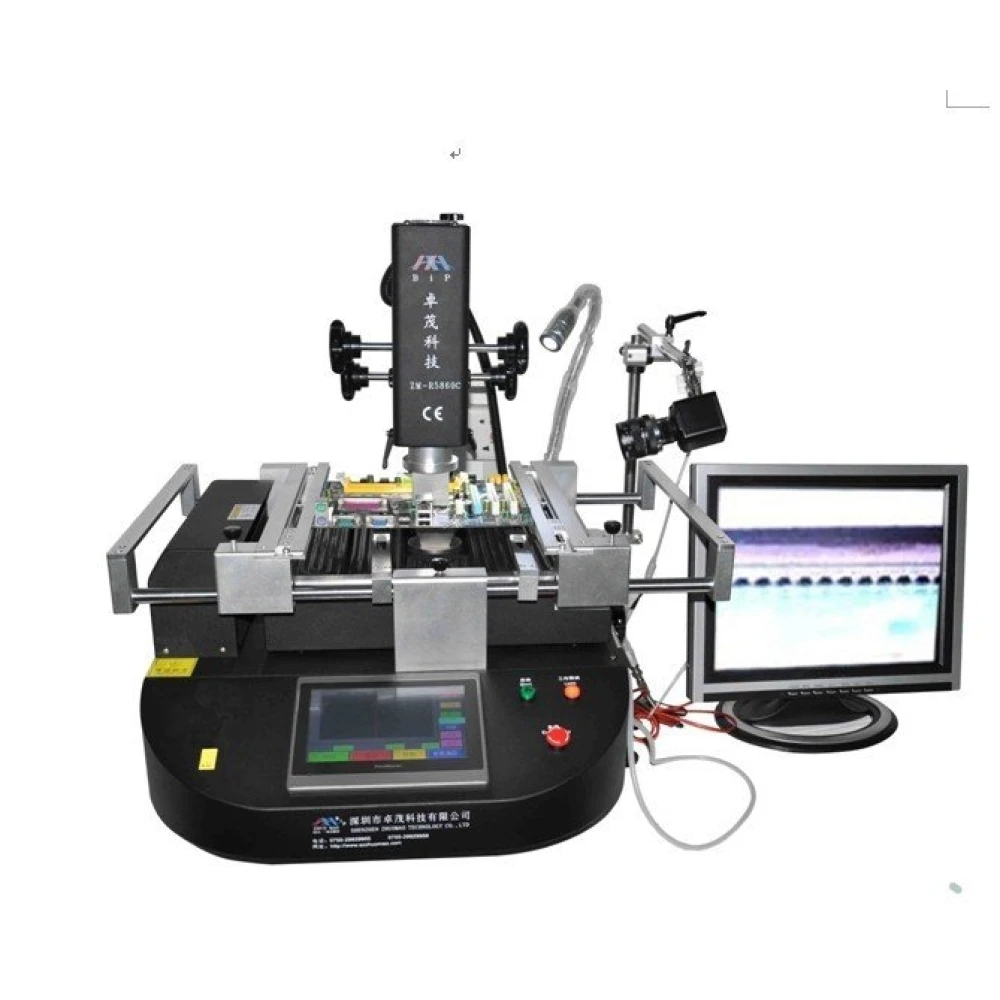

Zhuomao ZM-R5860C reworkstation: precisie en geavanceerde BGA-technologie
Merk: Zhuomao
IVA inbegrepen (Excl. btw: 1.900,00€)
De Zhuomao ZM-R5860C reworkstation is een professioneel hulpmiddel ontworpen voor BGA-soldeer- en desoldeerwerk met hoge precisie en efficiëntie. Uitgerust met geavanceerde technologie maakt dit apparaat rework van elektronische componenten op PCB’s eenvoudiger en zorgt het voor optimale en veilige resultaten.
Belangrijkste kenmerken:
- Nauwkeurige afstelling op de X-, Y- en Z-as: Dankzij het lineaire schuifsysteem kunt u snel en exact positioneren, wat de wendbaarheid en precisie tijdens het werk verbetert.
- High-definition touchscreen: Gemaakt in Taiwan, met PLC-besturing waarmee meerdere temperatuurprofielen kunnen worden opgeslagen, wachtwoordbeveiliging en directe analyse van thermische curves.
- Drie onafhankelijke verwarmingszones: Twee heteluchtverwarmers en een infraroodverwarmer (IR) voor voorverwarming, met temperatuurregeling binnen ±3 °C. De bovenste verwarmer is vrij verstelbaar, de tweede kan verticaal bewegen en de IR-verwarmer heeft instelbaar vermogen voor een gelijkmatige verwarming van de printplaat.
- 360° roterende heteluchtmondstukken: Voorzien van magneet voor eenvoudige installatie en vervanging, met aangepaste opties beschikbaar.
- Hoogprecisie type K-thermokoppel: Gesloten-lus temperatuurregelsysteem met automatische compensatie en PLC-module voor exacte regeling.
- Positioneersysteem met V-groef: Flexibele PCB-houder die beschermt tegen vervorming tijdens verwarmen of afkoelen, geschikt voor elk BGA-packagetype.
- Krachtige cross-flow ventilator: Koelt de printplaat snel af om de efficiëntie te verbeteren. Inclusief geïntegreerde vacuümpomp en zuigpen voor snelle chipverwerking.
- Alarmen en veiligheid: Signaal bij voltooiing van soldeer- en desoldeerprocessen, CE-certificering, noodstopknop, automatische uitschakeling bij een incident en dubbele oververhittingsbeveiliging.
- CCD-visionsysteem: Maakt nauwkeurige visuele controle van het smeltproces mogelijk tijdens BGA-soldeer- en desoldeerwerk.
Technische specificaties:
| Parameter | Detail |
|---|---|
| Totaal vermogen | 4800W |
| Bovenverwarmer | 800W |
| Onderverwarmers | Tweede verwarmer 1200W, derde IR-verwarmer 2700W |
| Voeding | AC220V ±10%, 50/60Hz |
| Afmetingen | 635 × 600 × 560 mm |
| Positionering | V-groef met universeel verstelbare PCB-houder |
| Temperatuurregeling | Type K-sensor, gesloten lus, nauwkeurigheid ±3°C |
| Maximale PCB-afmeting | 410 × 370 mm |
| Minimale PCB-afmeting | 20 × 20 mm |
| Elektrische module | Gevoelige temperatuurregelmodule + touchscreen (Taiwan) + Delta PLC |
| Netto gewicht | 50 kg |
Typische toepassingen:
Ideaal voor reparatiewerkplaatsen voor elektronica, ontwikkelingslaboratoria en productieomgevingen waar reparatie of reballing van BGA-chips op PCB’s nodig is. Het geavanceerde thermische regelsysteem en positioneringssysteem maken soldeer- en desoldeerwerk met hoge precisie mogelijk en beperken het risico op schade aan componenten.
Compatibiliteit: Compatibel met een brede variatie aan PCB-afmetingen en BGA-packages, dankzij de verstelbare houder en onafhankelijke temperatuurregeling in meerdere zones.
Productstatus: Momenteel niet op voorraad. Neem contact op met onze klantenservice voor beschikbaarheid.
- Nauwkeurige afstelling van X-Y-Z-assen met lineair schuifsysteem
- High-definition touchscreen met PLC-besturing en opslaande profielen
- Drie onafhankelijke verwarmingszones met regeling van ±3 °C
- 360° roterende heteluchtmondstukken met magneet voor eenvoudige wissel
- Type K-thermokoppel met gesloten-lusregeling en automatische compensatie
- V-groefhouder voor bescherming en universele PCB-afstelling
- Cross-flow ventilator en geïntegreerde vacuümpomp voor efficiëntie
- Procesalarmen, CE-certificering en dubbele oververhittingsbeveiliging
- CCD-visionsysteem voor visuele controle bij solderen en desolderen
- Compacte afmetingen en 50 kg gewicht voor stabiliteit en verplaatsbaarheid
Klantvragen & Antwoorden
Quines precisions tèrmiques i de control pot garantir el sistema de calefacció i quins són els límits d’operació segurs?
El sistema de la Zm-R5860c controla la temperatura a les 3 zones de calor amb una tolerància de ±3 °C durant el procés. El límit superior recomanat per a l’aire calent és de 400 °C, útil per a gran part de les soldadures sense plom. L’IR preheater és regulable i ajuda a evitar sobreescalfaments localitzats. És fonamental respectar els perfils recomanats per a cada xip i soldadura.
Quines tasques de manteniment preventiu requereix l’estació i quines peces són més susceptibles de desgast?
El manteniment bàsic inclou la neteja regular de broquets i filtres, la verificació de les connexions elèctriques i la revisió del sistema de desplaçament X-Y-Z per evitar l’acumulació de brutícia. Els broquets, els filtres d’aire i els elements calefactors poden requerir recanvi després d’un ús prolongat. Zhuomao i els distribuïdors habitualment disposen de recanvis.
Quins avantatges aporta el sistema de control per pantalla tàctil a l'estació Zhuomao Zm-R5860c davant de models amb controls manuals convencionals?
La pantalla tàctil d'alta definició permet desar múltiples perfils de temperatura, ofereix protecció per contrasenya i facilita l'anàlisi instantània de corbes tèrmiques. Això optimitza els canvis de configuració, agilitza fluxos de treball repetitius i redueix la probabilitat d'error humà davant la manipulació manual. A més, l'emmagatzematge digital de programes és avantatjós en processos de producció estandarditzats.
Quines són les dimensions i el pes total de l'estació Zm-R5860c i què inclou el contingut de la caixa?
Segons el fabricant, l'estació té aproximadament 740 mm de llarg x 670 mm d'ample x 570 mm d'alt i un pes estimat de 70 kg. La caixa inclou la unitat principal, un joc de boquilles per a aire calent, un set d'accessoris bàsics (com pinces i varetes), manual d'usuari i cables d'alimentació. Es recomana verificar la llista exacta amb el distribuïdor.
Quin rang de components electrònics o xips pot gestionar l'estació en termes de mida i tipus amb una precisió acceptable?
La Zhuomao Zm-R5860c pot treballar amb una àmplia gamma de CI tipus BGA, CSP, QFP i SMD. Normalment admet components des d'uns 2 mm fins a plaques de 410x370 mm, amb ajust fi en X, Y i Z d'alta precisió. La mida mínima i màxima exacta pot estar condicionada pel joc de boquilles i fixacions utilitzades.
What thermal accuracy and control can the heating system guarantee, and what are the safe operating limits?
The Zm-R5860c system controls the temperature across the 3 heating zones with a tolerance of ±3 °C during the process. The recommended upper limit for hot air is 400°C, which is suitable for most lead-free soldering jobs. The IR preheater is adjustable and helps prevent localised overheating. It is essential to follow the recommended profiles for each chip and solder type.
What preventive maintenance does the station require, and which parts are most prone to wear?
Basic maintenance includes regular cleaning of nozzles and filters, checking electrical connections, and inspecting the X-Y-Z movement system to prevent dirt build-up. Nozzles, air filters and heating elements may need replacing after prolonged use. Zhuomao and distributors usually stock spare parts.
What advantages does the touchscreen control system on the Zhuomao Zm-R5860c station offer over models with conventional manual controls?
The high-definition touchscreen allows multiple temperature profiles to be saved, offers password protection and makes instant analysis of thermal curves easier. This optimises configuration changes, speeds up repetitive workflows and reduces the likelihood of human error compared with manual operation. In addition, digital programme storage is advantageous in standardised production processes.
What are the overall dimensions and weight of the Zm-R5860c station, and what is included in the box contents?
According to the manufacturer, the station measures approximately 740 mm long x 670 mm wide x 570 mm high and weighs an estimated 70 kg. The box includes the main unit, a set of hot-air nozzles, a basic accessory set (such as tweezers and rods), user manual and power cables. It is recommended to verify the exact list with the distributor.
What range of electronic components or chips can the station handle in terms of size and type with acceptable accuracy?
The Zhuomao Zm-R5860c can work with a wide range of BGA, CSP, QFP and SMD ICs. It normally supports components from around 2 mm up to boards measuring 410 x 370 mm, with high-precision fine adjustment in X, Y and Z. The exact minimum and maximum size may depend on the nozzle and fixtures used.
