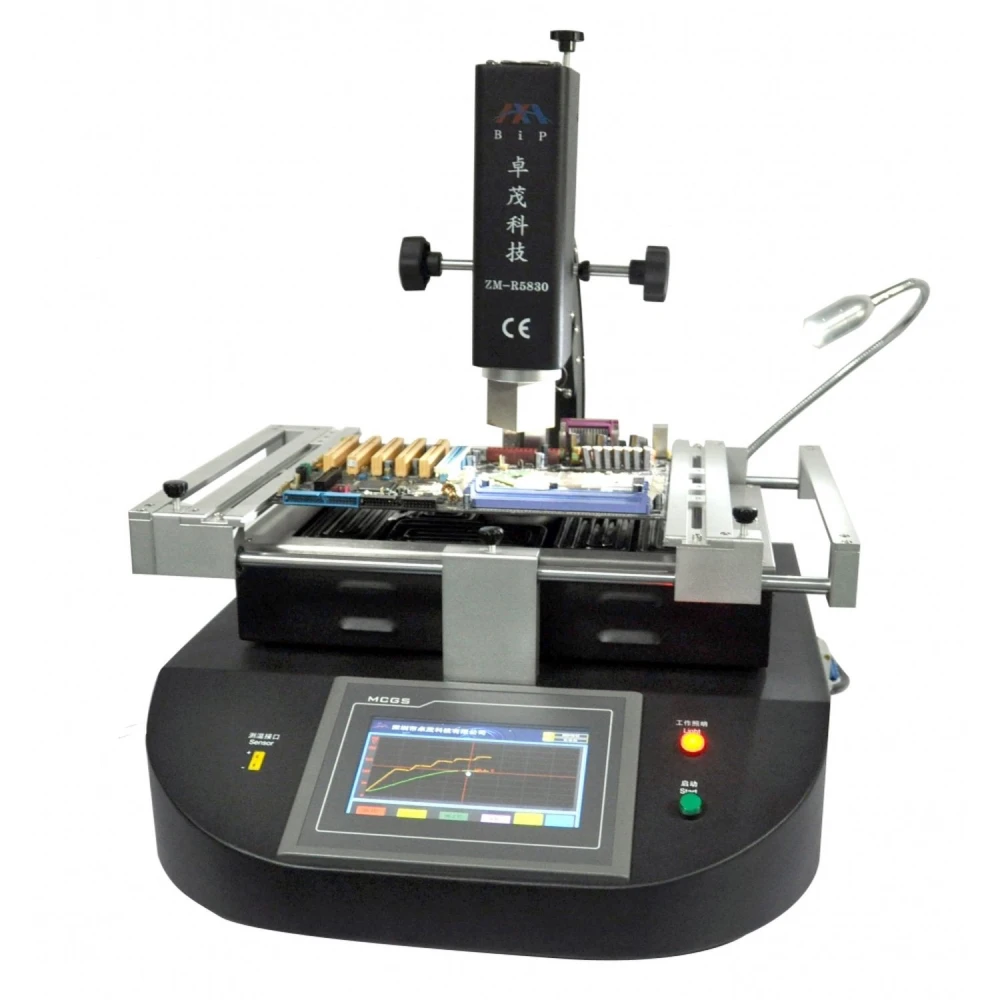

Zhuomao ZM-R5830 reballing station: precisie en geavanceerde technologie
Merk: Zhuomao
IVA inbegrepen (Excl. btw: 1.350,00€)
De Zhuomao ZM-R5830 reballing station is een professioneel hulpmiddel ontworpen voor soldeer- en BGA-reballingwerk met hoge precisie en efficiëntie. Deze station onderscheidt zich door het nauwkeurige afstelsysteem op de X-, Y- en Z-as via een lineaire schuif, waarmee snelle en exacte positionering mogelijk is, ideaal voor delicaat werk op PCB-platen.
Het apparaat beschikt over een high-definition touchscreen en PLC-besturing waarmee meerdere temperatuurprofielen kunnen worden opgeslagen, met wachtwoordbeveiliging en eenvoudige parameterwijziging. Daarnaast is er een functie voor directe analyse van temperatuurcurves voor gedetailleerde controle tijdens het proces.
De station heeft drie onafhankelijke verwarmingszones: twee heteluchtverwarmers aan de boven- en middenzijde, en een infraroodverwarmer (IR) aan de onderzijde voor een gelijkmatige voorverwarming. De temperatuur wordt geregeld met een nauwkeurigheid van ±3 °C, en de bovenste verwarmer is vrij verstelbaar terwijl de tweede verticaal kan bewegen. De onderste IR-verwarmer zorgt voor een homogene warmteverdeling over de plaat.
Om het werk te vergemakkelijken, bevat de station diverse heteluchtmondstukken die 360° draaien en met magneten worden vastgezet voor een snelle en gepersonaliseerde wissel. De PCB wordt gepositioneerd via een V-groef met een flexibele steun die vervorming tijdens het verwarmen of afkoelen voorkomt, compatibel met elk BGA-pakketformaat.
Daarnaast is er een krachtige cross-flow ventilator ingebouwd om het afkoelen van de plaat te versnellen en de procesefficiëntie te verbeteren. Ook beschikt het apparaat over een geïntegreerde vacuümpomp en een externe zuigpen om chips snel te hanteren.
De Zhuomao ZM-R5830 station bevat geluidssignalen om het einde van desoldeer- en soldeerprocessen aan te geven, en is voorzien van CE-certificering, een noodstop en automatische oververhittingsbeveiliging voor veilig gebruik.
Belangrijkste kenmerken:
- Totaal vermogen: 4500W
- Bovenste verwarmer: 800W
- Onderste verwarmers: 1200W (tweede) en 2400W (derde IR)
- Voeding: AC220V ±10%, 50/60Hz
- Afmetingen: 530×600×600 mm
- Positionering: V-groef met universele verstelbare steun
- Temperatuurregeling: K-type sensor, gesloten lus, nauwkeurigheid ±3 °C
- Maximale PCB-afmeting: 350×330 mm; minimale: 20×20 mm
- Gevoelige temperatuurregelmodule en touchscreen uit Taiwan
- Gewicht: 34 kg
Typische toepassingen: Reparatie en reballing van BGA-chips op elektronische platen, solderen van delicate componenten, werkzaamheden die nauwkeurige temperatuurregeling en exacte positionering vereisen.
Compatibiliteit: Compatibel met PCB-platen van diverse formaten en verschillende BGA-pakketten dankzij de flexibele en verstelbare steun.
Momenteel is de Zhuomao ZM-R5830 reballing station niet op voorraad. We raden aan contact op te nemen met ons team voor alternatieven of een verwachte leverdatum.
- Hoge precisie bij afstelling op X-, Y- en Z-as met lineaire schuif
- HD-touchscreen met PLC-besturing en opslaan van profielen
- Drie onafhankelijke verwarmingszones met ±3 °C regeling
- 360° draaibare heteluchtmondstukken met magneet voor snelle wissel
- V-groefsteun om PCB-vervorming te voorkomen
- Cross-flow ventilator voor snelle afkoeling
- Geïntegreerde vacuümpomp en externe zuigpen
- Geluidssignalen voor afgeronde processen
- CE-certificering en geïntegreerde veiligheidssystemen
- Compacte afmetingen en 34 kg gewicht voor stabiliteit
Klantvragen & Antwoorden
Quines són les dimensions, el pes i el contingut inclòs a la caixa de l'estació ZM-R5830?
Les dimensions aproximades de l'estació són 690 mm × 630 mm × 600 mm i el pes és d'uns 55 kg. El contingut habitualment inclou l'estació principal, un set de boquilles d'aire calent, fixació flexible tipus V per a PCB, bomba de buit, pen de succió, cables d'alimentació i manual. Es recomana verificar amb el distribuïdor la llista exacta d'accessoris.
Amb quins requisits elèctrics i de compatibilitat treballa la ZM-R5830?
La ZM-R5830 requereix alimentació de 220 V AC (±10%), 50-60 Hz, i un consum màxim d'aproximadament 5000 W. És compatible amb una àmplia gamma de PCBs i tota mena d'encapsulats BGA, en part gràcies a la personalització de boquilles i subjeccions. No és compatible amb preses de 110 V sense un transformador adequat.
Quin manteniment requereix l'estació i quins són els seus punts crítics de desgast?
El manteniment inclou la neteja regular de boquilles i sensors, la comprovació dels termoparells tipus K i la revisió periòdica del sistema de fixació de PCB i el ventilador de flux creuat. Els components més crítics solen ser les resistències de calefacció i els sensors, els quals tenen recanvis disponibles.
L'estació ZM-R5830 disposa de certificacions o proteccions de seguretat reconegudes?
Sí, la ZM-R5830 compta amb certificació CE, sistemes d'aturada d'emergència i doble protecció per sobreescalfament, complint normatives de seguretat elèctrica industrial europees, cosa que redueix riscos d'operació i danys per fallades tèrmiques.
What are the dimensions, weight and included contents of the ZM-R5830 station box?
The station measures approximately 690 mm × 630 mm × 600 mm and weighs around 55 kg. The box usually includes the main station, a set of hot-air nozzles, a V-type flexible PCB fixture, a vacuum pump, suction pen, power cables and manual. It is recommended to check the exact accessory list with the distributor.
What electrical and compatibility requirements does the ZM-R5830 work with?
The ZM-R5830 requires a 220 V AC (±10%), 50-60 Hz supply, and a maximum consumption of approximately 5000 W. It is compatible with a wide range of PCBs and all types of BGA packages, partly thanks to customisable nozzles and fixtures. It is not compatible with 110 V sockets without a suitable transformer.
What maintenance does the station require, and what are its main wear points?
Maintenance includes regular cleaning of nozzles and sensors, checking the K-type thermocouples and periodic inspection of the PCB clamping system and cross-flow fan. The most critical components are usually the heating elements and sensors, for which spare parts are available.
Does the ZM-R5830 station have recognised safety certifications or protections?
Yes, the ZM-R5830 has CE certification, emergency stop systems and dual overheat protection, complying with European industrial electrical safety regulations, which reduces operating risks and damage caused by thermal faults.
What are the dimensions, weight and box contents of the ZM-R5830 station?
The station measures approximately 690 mm × 630 mm × 600 mm and weighs around 55 kg. The contents usually include the main station, hot-air nozzle set, flexible V-type PCB fixture, vacuum pump, suction pen, power cables and manual. It is recommended to check the exact accessories list with the distributor.
What electrical and compatibility requirements does the ZM-R5830 work with?
The ZM-R5830 requires a 220 V AC (±10%), 50–60 Hz supply, and a maximum consumption of approximately 5000 W. It is compatible with a wide range of PCBs and all types of BGA packages, partly thanks to customisable nozzles and fixtures. It is not compatible with 110 V mains without a suitable transformer.
