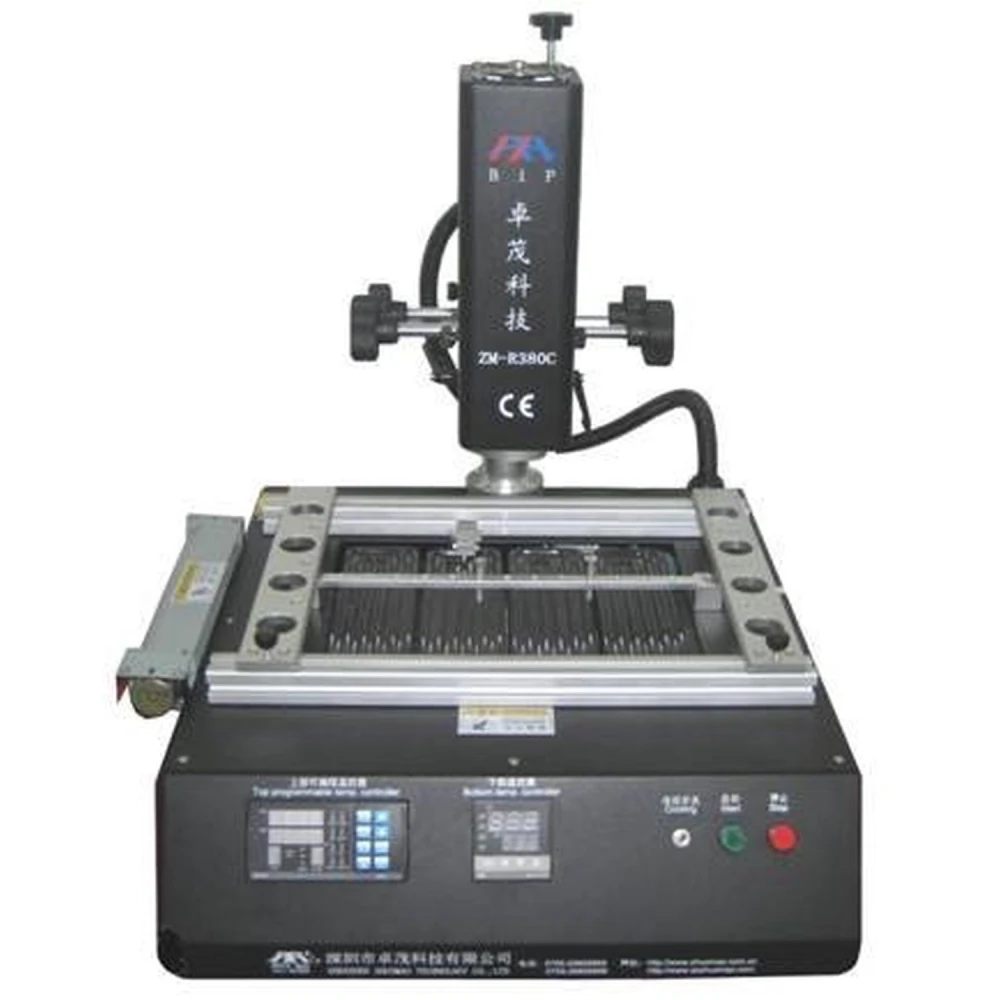

Zhuomao ZM-R380C station voor professioneel BGA-soldeerwerk en reballing
Merk: Zhuomao
IVA inbegrepen (Excl. btw: 870,00€)
De Zhuomao ZM-R380C is een professioneel hulpmiddel dat is ontworpen voor BGA-soldeer- en reballingprocessen met hoge precisie en betrouwbaarheid. Dit station combineert een infrarood onderverwarming en een bovenste heteluchtverwarmer voor optimale thermische controle tijdens het desolderen en solderen van BGA-componenten.
Vervaardigd met geïmporteerde materialen van hoge precisie, waaronder temperatuursensoren, PLC en verwarmers, garandeert de ZM-R380C een exacte regeling van thermische processen en voorkomt schade aan PCB’s. De zeer nauwkeurige K-type thermokoppel zorgt voor temperatuurdetectie met een nauwkeurigheid van ±3 graden, wat consistente resultaten verzekert.
Dit station beschikt over een computercommunicatiefunctie via een geïntegreerde seriële poort en een externe temperatuurinterface, waarmee het proces kan worden bediend en bewaakt via gespecialiseerde pc-software. Bovendien werken de bovenste en onderste verwarmers onafhankelijk van elkaar, waardoor verwarming kan worden aangepast aan verschillende soorten platen en componenten.
Om de plaat tijdens het proces te beschermen, gebruikt het station een V-groefhouder met een flexibel accessoire om de PCB veilig te positioneren. Een cross-flow ventilator zorgt voor snelle koeling en voorkomt vervorming van de plaat na het solderen.
Belangrijkste technische kenmerken:
- Totaal vermogen: 3200W
- Bovenverwarmer: 800W (hetelucht)
- Onderverwarmer: 2400W infraroodplaat
- Voeding: AC 220V ± 10% - 50/60Hz
- Afmetingen: 480×550×530 mm
- Positionering: V-groef met verstelbare steun en externe universele accessoire
- Temperatuurregeling: K-type thermokoppel met gesloten lus, onafhankelijke verwarming
- Maximale PCB-grootte: 320×270 mm; minimaal 20×20 mm
- Netto gewicht: 20 kg
Toepassingen en compatibiliteit
Het Zhuomao ZM-R380C-station is ideaal voor technici en professionals die werken in elektronische reparatie, vooral bij het solderen en reballen van BGA-componenten op PCB’s. Het ontwerp maakt het mogelijk om platen met een hoge thermische capaciteit en loodvrije soldeervereisten te verwerken, wat een veilig en efficiënt proces garandeert.
Dankzij de computerbesturingsinterface is het compatibel met gespecialiseerde software om parameters in realtime te monitoren en aan te passen, wat de integratie in industriële processen of gespecialiseerde werkplaatsen vergemakkelijkt.
Status en aanbevelingen
Momenteel is de Zhuomao ZM-R380C uitverkocht. We raden aan contact op te nemen met onze klantenservice om toekomstige beschikbaarheid of vergelijkbare alternatieven in BGA-soldeer- en reballingstations te bespreken.
- 2400W infrarood onderverwarmer voor gelijkmatige verwarming
- 800W hetelucht bovenverwarmer met onafhankelijke regeling
- Temperatuurregeling met K-type thermokoppel en nauwkeurigheid van ±3 graden
- Verstelbare V-steun voor het positioneren van PCB’s met universeel accessoire
- Cross-flow ventilator voor snelle koeling en bescherming van de PCB
- Seriële poortcommunicatie voor bediening vanaf pc via software
- Geschikt voor PCB’s tot 320×270 mm en minimaal 20×20 mm
- AC 220V ± 10% - 50/60Hz voeding, netto gewicht 20 kg
Klantvragen & Antwoorden
Quines són les dimensions i el pes de l'estació, i quins accessoris inclou la caixa?
L'estació Zhuomao Zm-R380c té dimensions aproximades de 525 mm x 500 mm x 530 mm i un pes proper als 48 kg. A la caixa s'inclouen la unitat principal, suport V-groove amb fixacions flexibles per a PCB, cables d'alimentació, sensors de temperatura i manual d'usuari. El contingut pot variar segons el distribuïdor; és recomanable confirmar-ho abans de la compra.
Quins requisits elèctrics i de connectivitat necessita per operar correctament?
L'estació requereix alimentació de 220 V AC, 50/60 Hz, amb una potència màxima total d'uns 4200 W. Inclou un port sèrie per a comunicació amb PC i una interfície de sensor de temperatura extern, cosa que facilita el control computaritzat i la monitorització avançada de perfils tèrmics.
Quin tipus de manteniment preventiu requereix per assegurar un funcionament òptim i allargar-ne la vida útil?
El manteniment bàsic consisteix en la neteja periòdica dels sistemes de ventilació i filtres, la revisió de connexions i cables, la comprovació dels sensors de temperatura i la prova funcional dels escalfadors. Es recomana recalibrar els sensors anualment i evitar l'acumulació de pols en components interns.
Quina tolerància de temperatura i precisió tenen els sensors per a processos de soldadura lead free?
Els sensors de la Zm-R380c presenten una precisió típica de ±2 °C en el rang operatiu de 0 a 400 °C, adequada per a processos lead free que requereixen treballar al voltant de 220–250 °C. Aquesta precisió compleix els estàndards industrials per a BGA rework exigents.
What are the station's dimensions and weight, and what accessories are included in the box?
The Zhuomao Zm-R380c measures approximately 525 mm x 500 mm x 530 mm and weighs around 48 kg. The box includes the main unit, V-groove support with flexible PCB fixtures, power cables, temperature sensors and the user manual. Contents may vary depending on the distributor; it is advisable to confirm before purchase.
What electrical and connectivity requirements does it need to operate correctly?
The station requires a 220 V AC, 50/60 Hz supply, with a maximum power of around 4200 W. It includes a serial port for PC communication and an external temperature sensor interface, which facilitates computerised control and advanced thermal profile monitoring.
What type of preventive maintenance is required to ensure optimum operation and extend service life?
Basic maintenance consists of periodic cleaning of the ventilation systems and filters, checking connections and cables, verifying the temperature sensors and function-testing the heaters. It is recommended to recalibrate the sensors annually and avoid dust build-up on internal components.
What temperature tolerance and accuracy do the sensors have for lead-free soldering processes?
The Zm-R380c sensors have a typical accuracy of ±2°C in the operating range of 0 to 400°C, which is suitable for lead-free processes that need to be worked at around 220–250°C. This accuracy meets industrial standards for demanding BGA rework.
What are the station dimensions and weight, and what accessories are included in the box?
The Zhuomao Zm-R380c measures approximately 525 mm x 500 mm x 530 mm and weighs around 48 kg. The box includes the main unit, V-groove support with flexible PCB fixtures, power cables, temperature sensors and user manual. Contents may vary by distributor; it is advisable to confirm before purchase.
What electrical and connectivity requirements does it need to operate correctly?
The station requires a 220 V AC, 50/60 Hz supply, with a maximum power of around 4200 W. It includes a serial port for PC communication and an external temperature sensor interface, which facilitates computerised control and advanced thermal profile monitoring.
