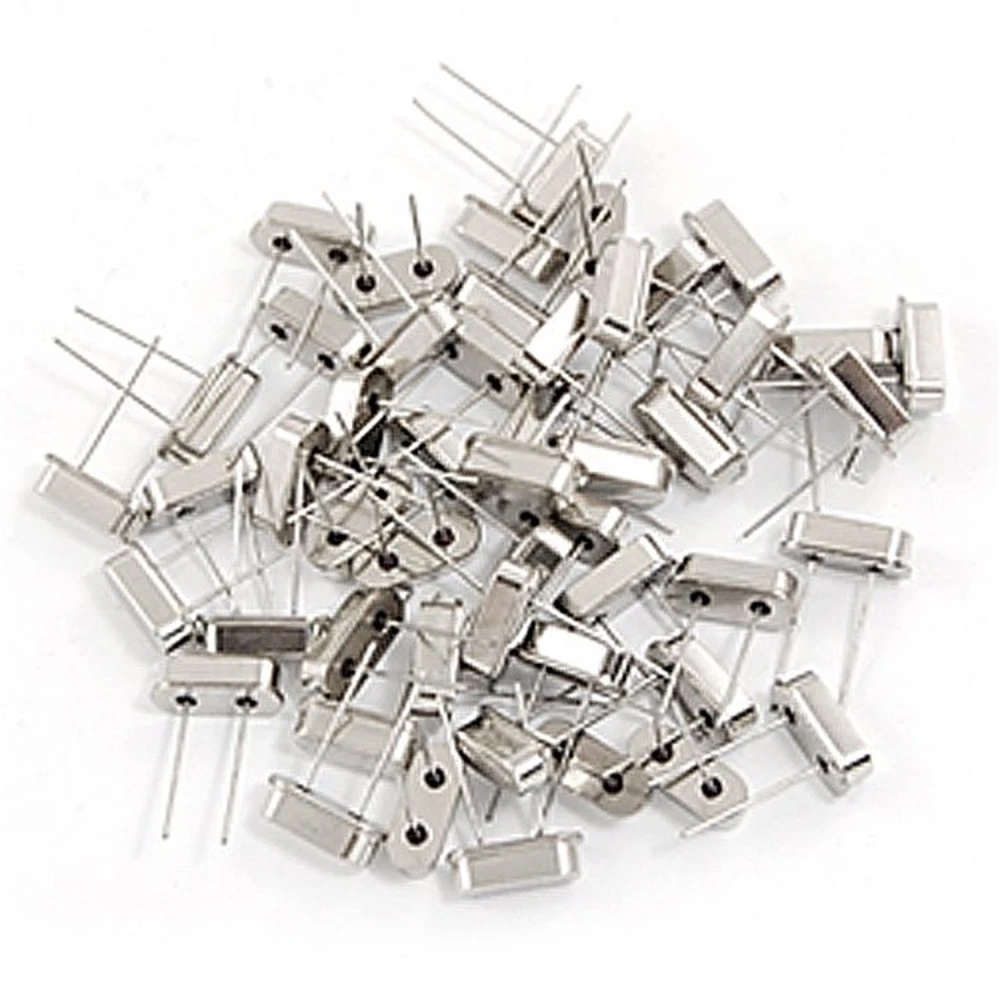

Set van 50 HC49S kwartskristal oscillatoren, 10 waarden 6MHz tot 40MHz

Cada cristall té un encapsulat estàndard HC49/S, amb dimensions aproximades d’11,5 mm de llarg, 4,7 mm d’ample i 3,5 mm d’alt. Els pins fan uns 3,5 mm i la separació entre ells és de 4,88 mm. El format HC49/S es considera compacte i és compatible amb la majoria de sòcols DIP i plaques de prototip.

La tolerància típica de freqüència en encapsulats HC49/S sol estar entre ±20 ppm i ±30 ppm a 25 °C, amb una estabilitat tèrmica aproximada de ±30 ppm dins del rang de -20 °C a 70 °C. Es recomana verificar la fitxa tècnica del fabricant per a cada lot específic, ja que aquests valors poden variar lleugerament segons l’origen.

Normalment, els cristalls HC49/S estan dissenyats per treballar amb una capacitat de càrrega típica de 18 pF a 22 pF. Són compatibles amb la majoria de microcontroladors, però és recomanable ajustar els condensadors de càrrega segons les especificacions del fabricant del microcontrolador i del cristall per obtenir una precisió òptima.

El quars és fràgil davant cops i temperatures excessives. S’aconsella soldar a temperatures inferiors a 300 °C durant menys de 3 segons per pin per evitar fissures internes. Manipuleu les peces pels pins, evitant forces laterals o torsió. L’ús de precaucions ESD (protecció contra descàrregues electrostàtiques) també contribueix a allargar la vida útil del producte.

Each crystal has a standard HC49/S package, with approximate dimensions of 11.5 mm long, 4.7 mm wide and 3.5 mm high. The pins are about 3.5 mm long and the spacing between them is 4.88 mm. The HC49/S format is considered compact and is compatible with most DIP sockets and prototyping boards.

The typical frequency tolerance in HC49/S packages is usually between ±20 ppm and ±30 ppm at 25 °C, with approximate thermal stability of ±30 ppm within the range of -20 °C to 70 °C. It is recommended to check the manufacturer’s datasheet for each specific batch, as these values may vary slightly depending on origin.

Normally, HC49/S crystals are designed to work with a typical load capacitance of 18 pF to 22 pF. They are compatible with most microcontrollers, but it is advisable to adjust the load capacitors according to the specifications of both the microcontroller and the crystal to achieve optimum accuracy.

Quartz is fragile under impact and excessive temperatures. It is advisable to solder at temperatures below 300 °C for less than 3 seconds per pin to avoid internal cracks. Handle the parts by the pins, avoiding lateral force or twisting. The use of ESD precautions also helps extend the product’s service life.

Each crystal has a standard HC49/S package, with approximate dimensions of 11.5 mm long, 4.7 mm wide and 3.5 mm high. The pins are about 3.5 mm long and the pin spacing is 4.88 mm. The HC49/S format is considered compact and is compatible with most DIP sockets and prototyping boards.

The typical frequency tolerance in HC49/S packages is usually between ±20 ppm and ±30 ppm at 25 °C, with approximate thermal stability of ±30 ppm within the range of -20 °C to 70 °C. It is recommended to check the manufacturer’s datasheet for each specific batch, as these values may vary slightly depending on origin.
