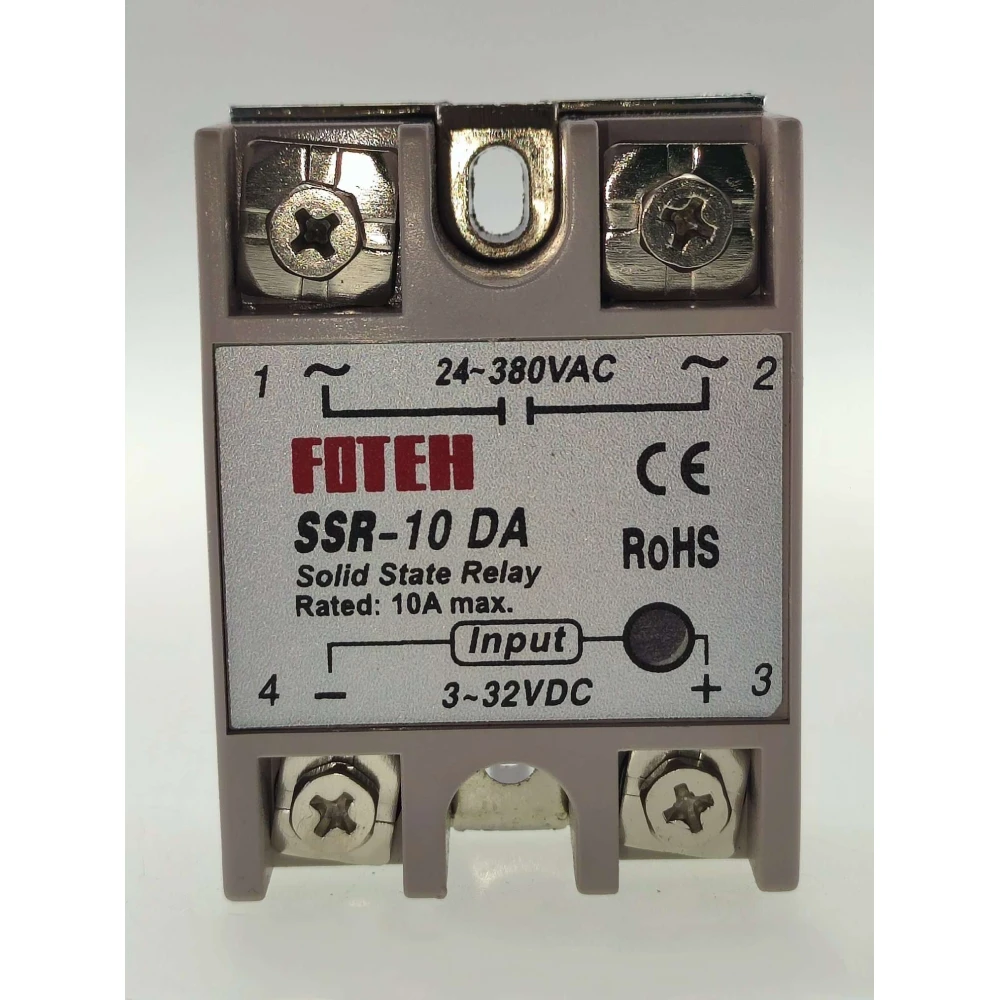

Fotek SSR-10 10A solid state relais voor efficiënte elektrische regeling
Merk: Fotek
4,84€
IVA inbegrepen (Excl. btw: 4,00 €)
Volumekortingen
| Aantal | Prijs | Opslaan |
|---|---|---|
| 2+ | 5,23 € | |
| 10+ | 4,95 € | |
| 20+ | 4,36 € | -10% |
Beperkte voorraad
Standaardlevering
Vr, Apr 24 - Di, Apr 28
Expresslevering
Wo, Apr 22 - Do, Apr 23
30 dagen retour
Gratis retourneren binnen 30 dagen
Beveiligde transactie
Share:
Gratis bezorging
Bij bestellingen boven 300€
Eenvoudig retourneren
30 dagen retourbeleid
Veilig betalen
100% veilig afrekenen
Kwaliteitsgarantie
Alleen originele producten
Het Fotek SSR-10 10A solid state relais is een elektronisch apparaat dat werkt als een contactloze schakelaar, ontworpen om elektrische belastingen met hoge stroom te regelen via een klein stuursignaal. Het wordt veel gebruikt in toepassingen zoals temperatuurregeling in elektrische verwarmingssystemen en biedt een snelle en betrouwbare schakeling.
Belangrijkste kenmerken:
- Ingangsspanning: 3-32 VDC
- Ingangsstroom: DC 3-10 mA
- Uitgangsspanning: 24-380 VCA
- Nominale uitgangsstroom: 10A (met veiligheidsmarge 3/2 om overbelasting te voorkomen)
- Spanningsval in actieve toestand: 1.5V
- Lekstroom in uitgeschakelde toestand: 2 mA
- In- en uitschakeltijd: 10 ms
- Weerstand bij middelspanning: 1000 VAC
- Isolatieweerstand: 1000 MΩ / 500 VDC
- Omgevingstemperatuur tijdens gebruik: -30 tot 75 °C
- Montagemethode: vastschroeven
- Werkindicator: LED
Voordelen van het Fotek SSR-10 10A solid state relais:
- Lange levensduur dankzij het ontbreken van mechanisch contact.
- Geen vonken of geluid tijdens het schakelen.
- Geen elektromagnetische interferentie, voor een stabiele werking.
- Hoge schakelsnelheid en sterke storingsbestendigheid.
- Compact ontwerp, bestand tegen trillingen, corrosie en met explosiebeveiliging.
- Compatibel met TTL-, DTL-, HTL-circuits en andere.
Typische toepassingen: Dit relais is ideaal voor het regelen van resistieve elektrische apparaten, zoals verwarmingskabels en elektrische verwarmingsleidingen. Het wordt aanbevolen om een stroommarge van 3/2 ten opzichte van de nominale stroom aan te houden om schade te voorkomen en een goede warmteafvoer te garanderen, vooral wanneer de belasting hoger is dan 5A. Voor hogere belastingen wordt het gebruik van een speciaal koellichaam voor solid state aanbevolen.
Voorzorgsmaatregelen en aanbevelingen:
- Niet gebruiken voor inductieve belastingen of motoren, omdat het is ontworpen voor resistieve belastingen.
- Let op de warmteafvoer om oververhitting te voorkomen.
- Correct monteren met schroeven om goed thermisch en elektrisch contact te verzekeren.
Dit Fotek SSR-10 10A solid state relais is een efficiënte en betrouwbare oplossing voor industriële en huishoudelijke toepassingen die nauwkeurige regeling van elektrische belastingen met hoge duurzaamheid en veiligheid vereisen.
- Ingangsspanning: 3-32 VDC
- Ingangsstroom: DC 3-10 mA
- Uitgangsspanning: 24-380 VCA
- Maximale uitgangsstroom: 10A met veiligheidsmarge
- Snelle schakeltijd: 10 ms
- LED-indicator voor werking
- Contactloos ontwerp voor extra duurzaamheid
- Compatibel met TTL-, DTL-, HTL-circuits
- Bedrijfstemperatuur: -30 tot 75 °C
- Montage met schroeven voor extra veiligheid
Klantvragen & Antwoorden
Wat zijn de belangrijkste voordelen van de Foteh SSR-10 10A solid-state relay ten opzichte van een traditionele elektromagnetische relais?
De SSR-10 10A schakelt zonder fysiek contact, wat betekent: geen mechanische slijtage, geen geluid en een hogere weerstand tegen trillingen en corrosie. Bovendien ontstaan er geen vonken of elektromagnetische storingen en is de schakelsnelheid hoger. Het belangrijkste nadeel is dat er slechts één contactgroep is en dat het bij hoge stromen warm kan worden, waardoor thermische afvoer belangrijk is.
Welke maximale temperatuur kan tijdens gebruik worden bereikt en hoe moet de warmteafvoer worden beheerd?
De SSR kan aanzienlijk warm worden bij belastingen dicht bij 10 A. Bij gebruik boven 5 A is het absoluut noodzakelijk een geschikte koelplaat te monteren om oververhitting te voorkomen. De temperatuur van de koelplaat mag bij continu gebruik niet boven 75-80 °C komen. Niet installeren in gesloten ruimtes zonder luchtstroom.
Welke veelvoorkomende problemen kunnen optreden bij deze SSR en hoe kunnen ze worden voorkomen of opgelost?
De meest voorkomende storingen zijn oververhitting door slechte warmteafvoer, gebruik met niet-ohmse belastingen of een te hoge stroom. Om schade te voorkomen, gebruik altijd een koelplaat die past bij de belasting, overschrijd 70% van de maximale stroom niet en controleer de geschiktheid van de belasting. Als de SSR permanent ingeschakeld blijft, controleer dan op overbelasting of spanningspieken.
Waarvoor dient het Fotek SSR-10 10A solid state relais?
Het dient om resistieve elektrische belastingen te regelen, vooral in elektrische verwarmingssystemen en temperatuurregeling, via een klein stuursignaal.
Hoe wordt het Fotek SSR-10 10A solid state relais geïnstalleerd?
Het wordt gemonteerd met schroeven, waarbij goed thermisch en elektrisch contact wordt verzekerd. Het is belangrijk om een koellichaam te gebruiken als de stroom hoger is dan 5A.
Welke voorzorgsmaatregelen moet ik nemen bij gebruik van dit relais?
Het mag alleen worden gebruikt met resistieve belastingen, er moet een stroommarge van 3/2 ten opzichte van de nominale waarde worden aangehouden en er moet voldoende warmteafvoer zijn om oververhitting te voorkomen.
Is het compatibel met TTL-circuits?
Ja, het is compatibel met TTL-, DTL-, HTL-geïntegreerde schakelingen en andere vergelijkbare.
Wat is de maximale stroom die dit relais aankan?
Het ondersteunt tot 10 ampère met een veiligheidsmarge om schade door overbelasting te voorkomen.
