OBD-adapterkabel Fiat MultiECUScan - Complete set voor diagnose

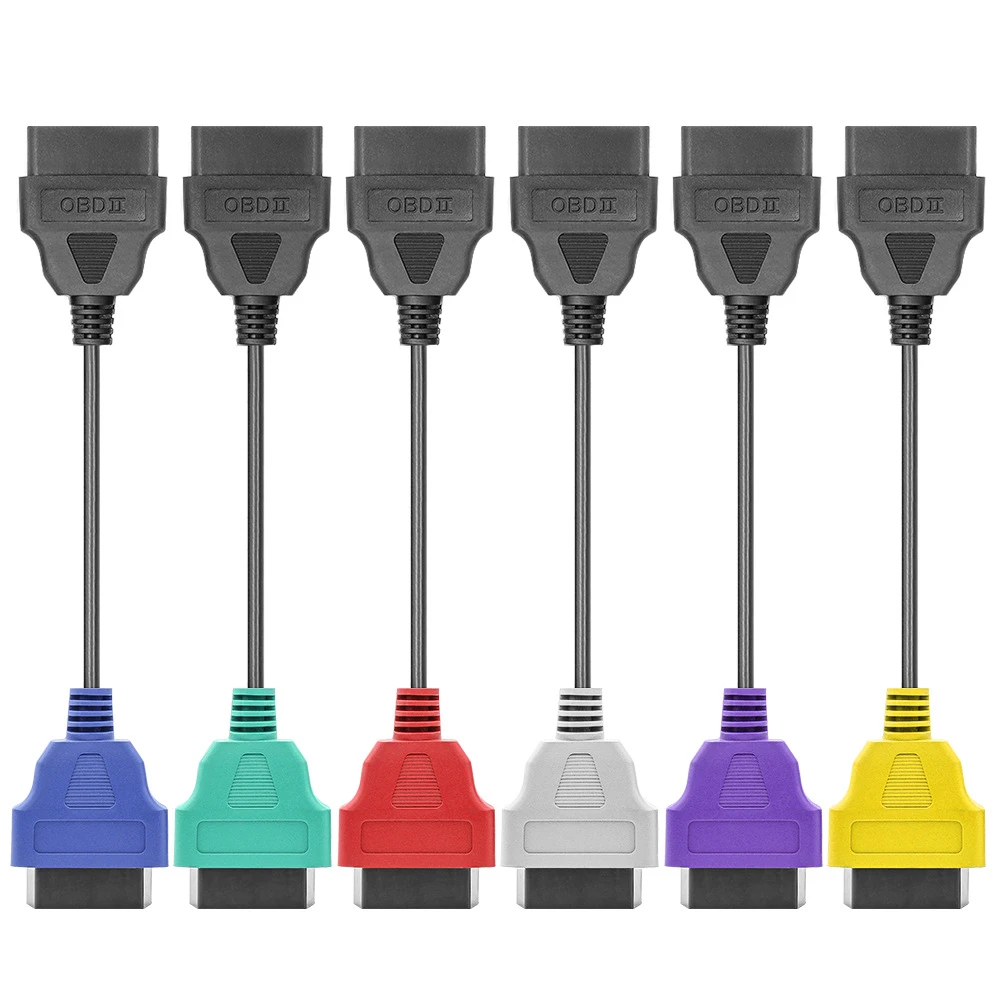

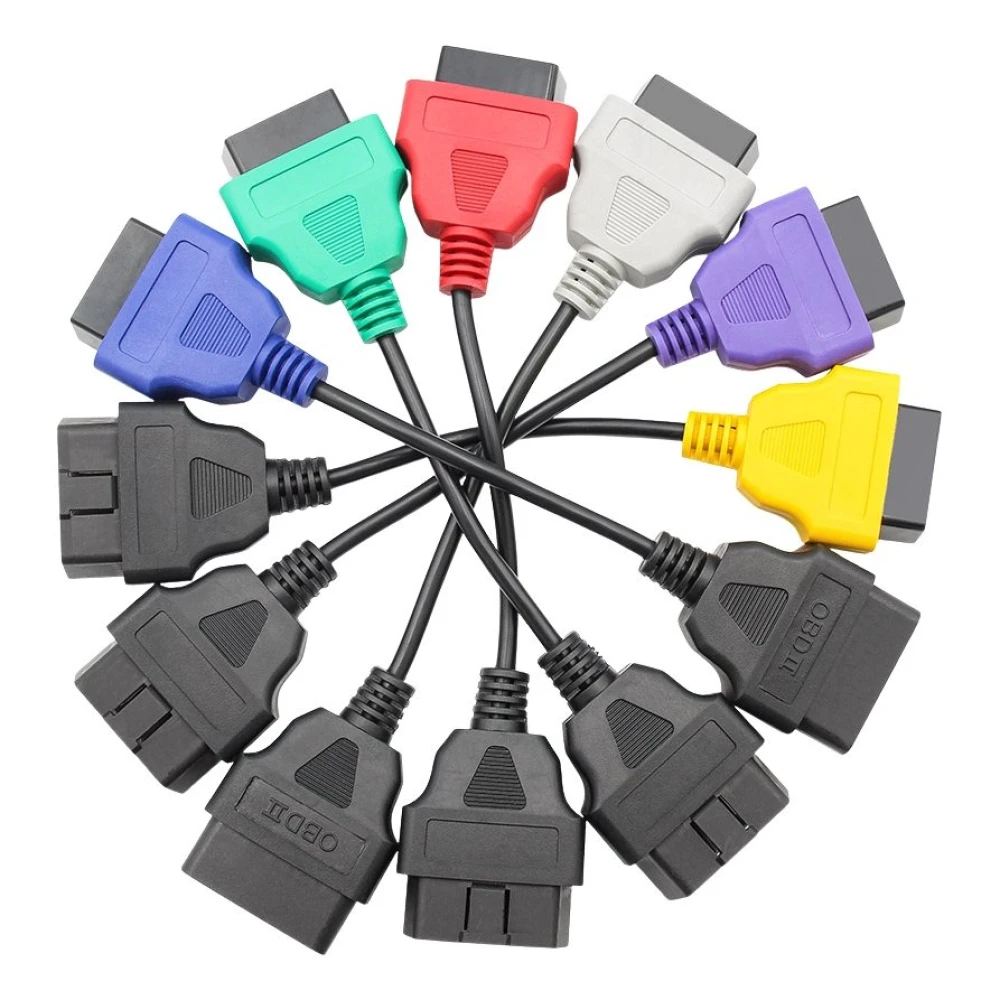

De set van 6 kleurgecodeerde adapterkabels voor Fiat MultiECUScan is ontworpen om toegang te bieden tot een breed scala aan diagnosesystemen in voertuigen van de FCA-groep (Fiat, Alfa Romeo, Lancia, Chrysler, Dodge en Jeep). Deze kabels zijn compatibel met de software MultiECUScan en ALFAobd, waardoor specifieke diagnose mogelijk is in modules zoals het ABS-remsysteem, stuurbekrachtiging, airbag, lage- en hogesnelheids-CAN, xenonverlichting en meer.

Elke adapterkabel is kleurgecodeerd voor snelle en eenvoudige identificatie, waardoor het handmatig aanpassen van de pinnen van de OBDII-connector niet nodig is. Deze kabels zorgen voor een veilige en stabiele verbinding voor een professionele diagnose-ervaring.

Belangrijkste kenmerken

• Toegang tot meerdere systemen: De kabels bieden toegang tot specifieke systemen zoals ABS, stuurbekrachtiging, airbag, lage-snelheids-CAN, hoge-snelheids-CAN en andere modules, afhankelijk van het voertuig en het systeem.
• Veilige aansluiting zonder aanpassingen: Geen soldeerwerk of aanpassingen aan de interfacekabels nodig, waardoor compatibiliteit met andere voertuigen eenvoudiger wordt zonder risico op schade of storingen.

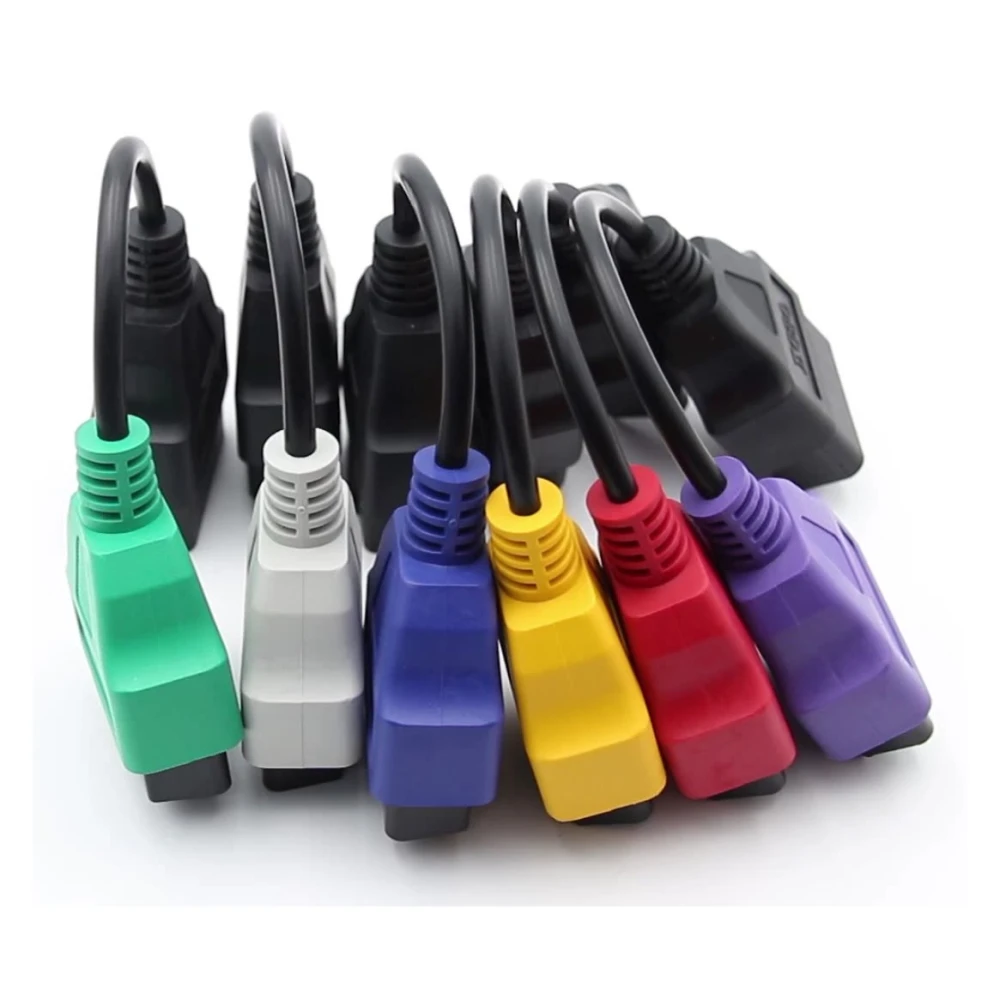

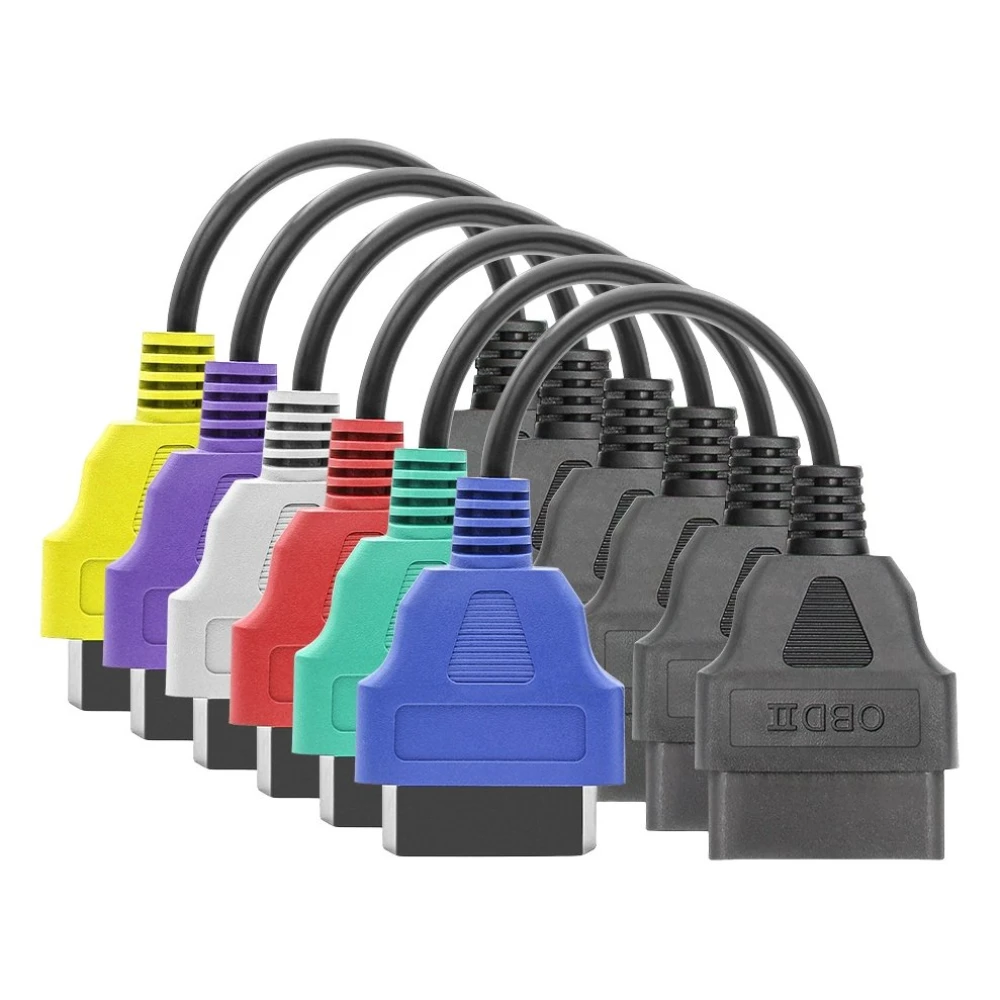

• Snelle kleurherkenning: Elke adapter heeft een onderscheidende kleur (groen, rood, geel, paars, blauw en grijs) voor eenvoudige selectie en gebruik.
• Compatibiliteit: Ontworpen voor gebruik met MultiECUScan en ALFAobd in modellen van Fiat, Alfa Romeo, Lancia en voertuigen van de FCA-groep.

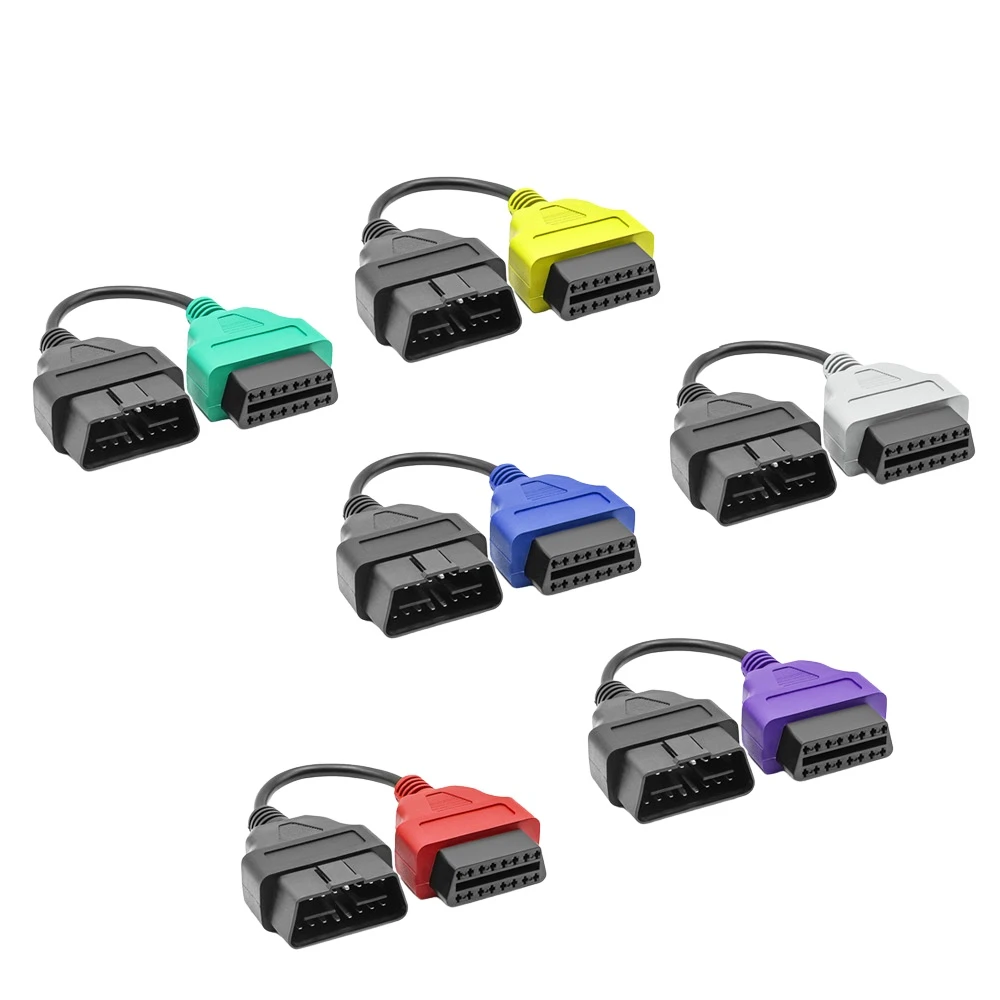

Functies van elke adapter

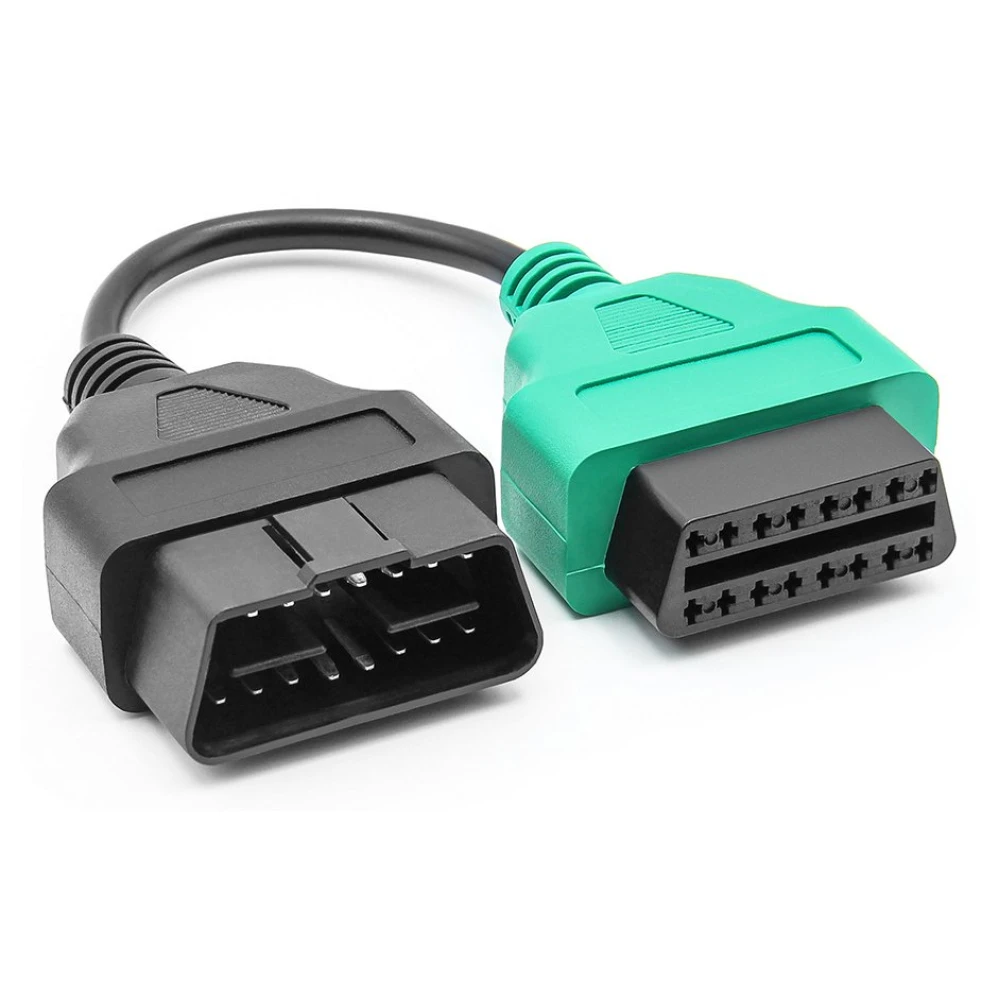

1. Groene kabel - Adapter 1 (ABS en stuurbekrachtiging):

   • Maakt diagnose mogelijk van de systemen ABS en stuurbekrachtiging.
   • Aansluitingen: Pin 7 van het diagnoseapparaat wordt aangesloten op de pinnen 1, 7, 9 en 12 van het voertuig.

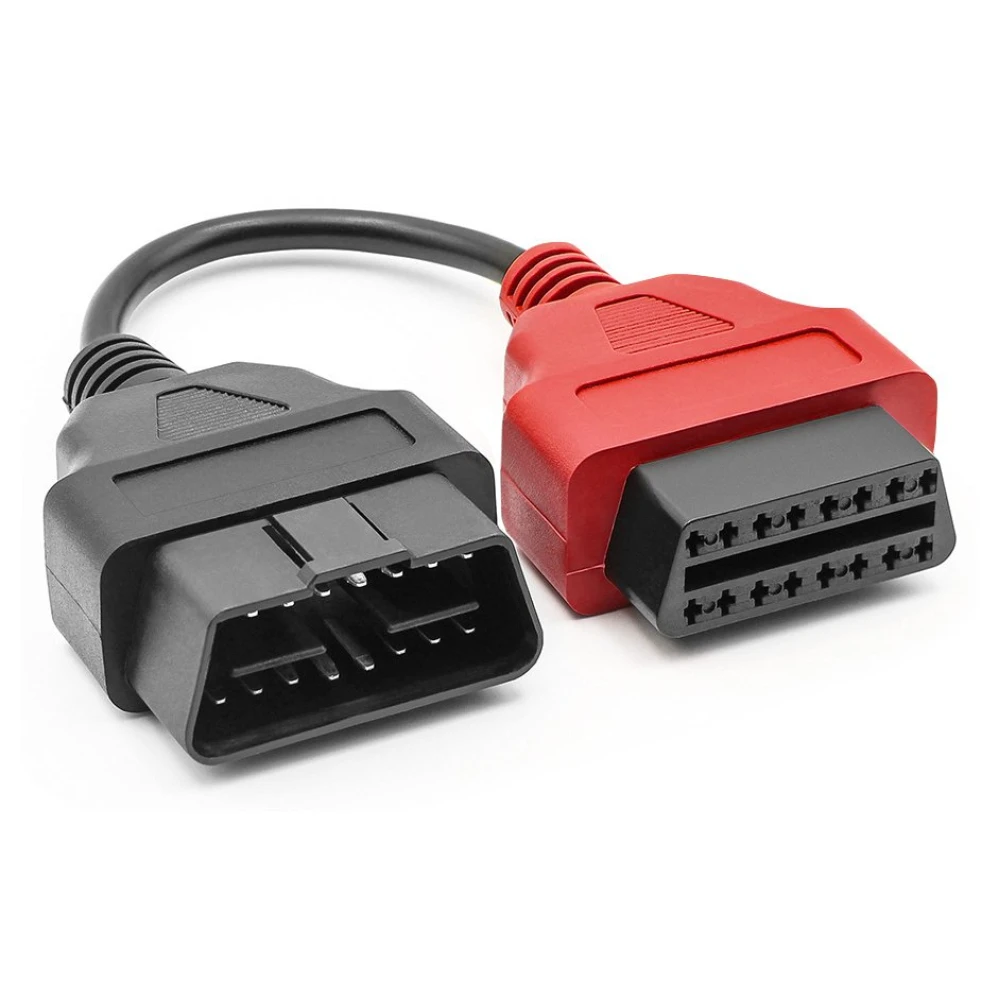

2. Rode kabel - Adapter 2 (Airbag):

   • Speciaal ontworpen voor toegang tot het airbagsysteem.
   • Aansluitingen: Pin 7 van het diagnoseapparaat wordt aangesloten op pin 3 van het voertuig.

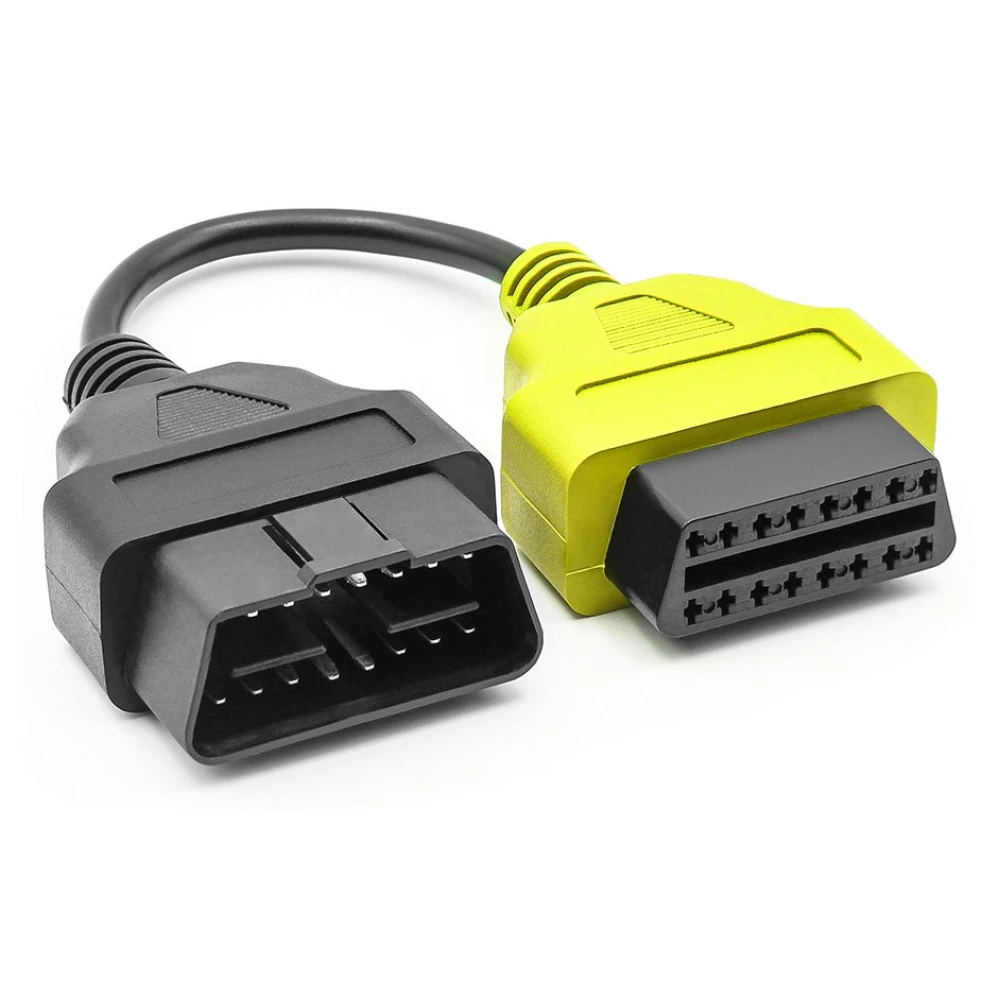

3. Gele kabel - Adapter 3 (lage-snelheids-CAN en xenonverlichting):

   • Biedt toegang tot het lage-snelheids-CAN-systeem in voertuigen zoals de Fiat 500.
   • Aansluitingen: De pinnen 6 en 14 van het apparaat worden aangesloten op de pinnen 1 en 9 van het voertuig, en pin 7 wordt aangesloten op pin 12 voor diagnose van xenonverlichting.

4. Paarse kabel - Adapter 4 (elektrische cabrioletkap):

   • Toegang tot het systeem van de elektrische cabrioletkap in compatibele voertuigen.
   • Snelle identificatie via de paarse connector.

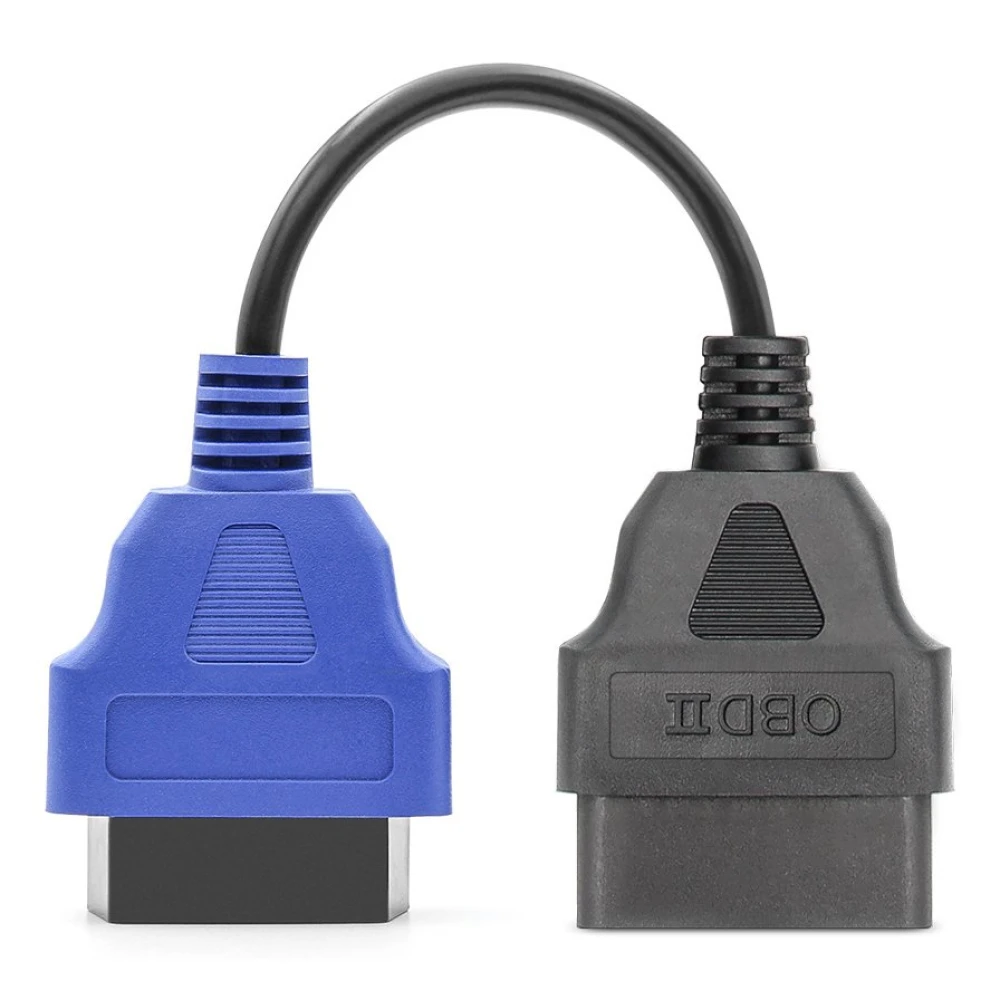

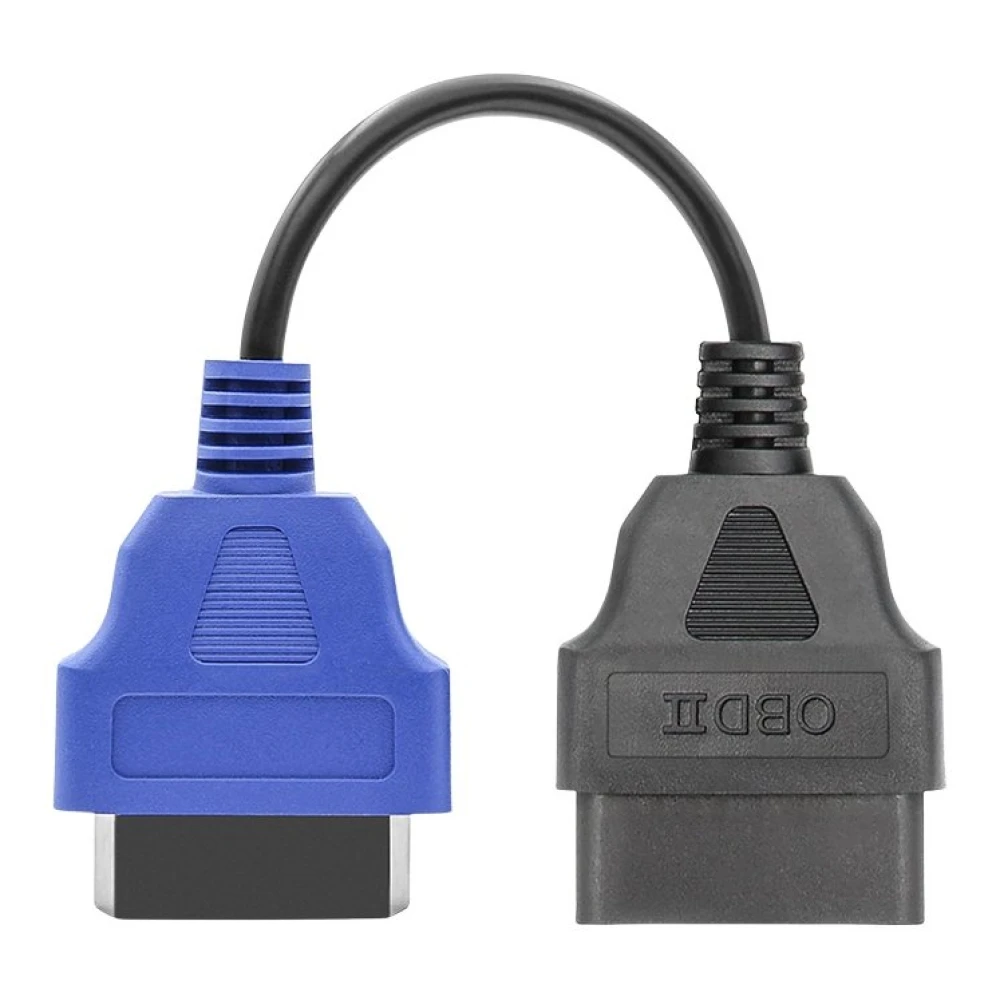

5. Blauwe kabel - Adapter 5 (125kbps MS-CAN/BHCAN):

   • Ontworpen voor systemen met 125kbps MS-CAN.
   • Specifieke aansluitingen voor voertuigen met MS-CAN-systemen.

6. Grijze kabel - Adapter 6 (hoge-snelheids-CAN):

   • Ideaal voor diagnose van hoge-snelheids-CAN in modellen zoals de Fiat 500X.
   • Grijze connector voor eenvoudige identificatie.

Technische specificaties

• Compatibiliteit: Compatibel met MultiECUScan, ALFAobd en andere programma's die compatibel zijn met de FCA-groep.
• Hoogwaardig materiaal: Dikke en duurzame kabels die zorgen voor veiligheid en stabiliteit van de verbinding.
• Afmetingen: 20 x 15 x 4 cm.
• Gewicht van het pakket: 0.6 kg.

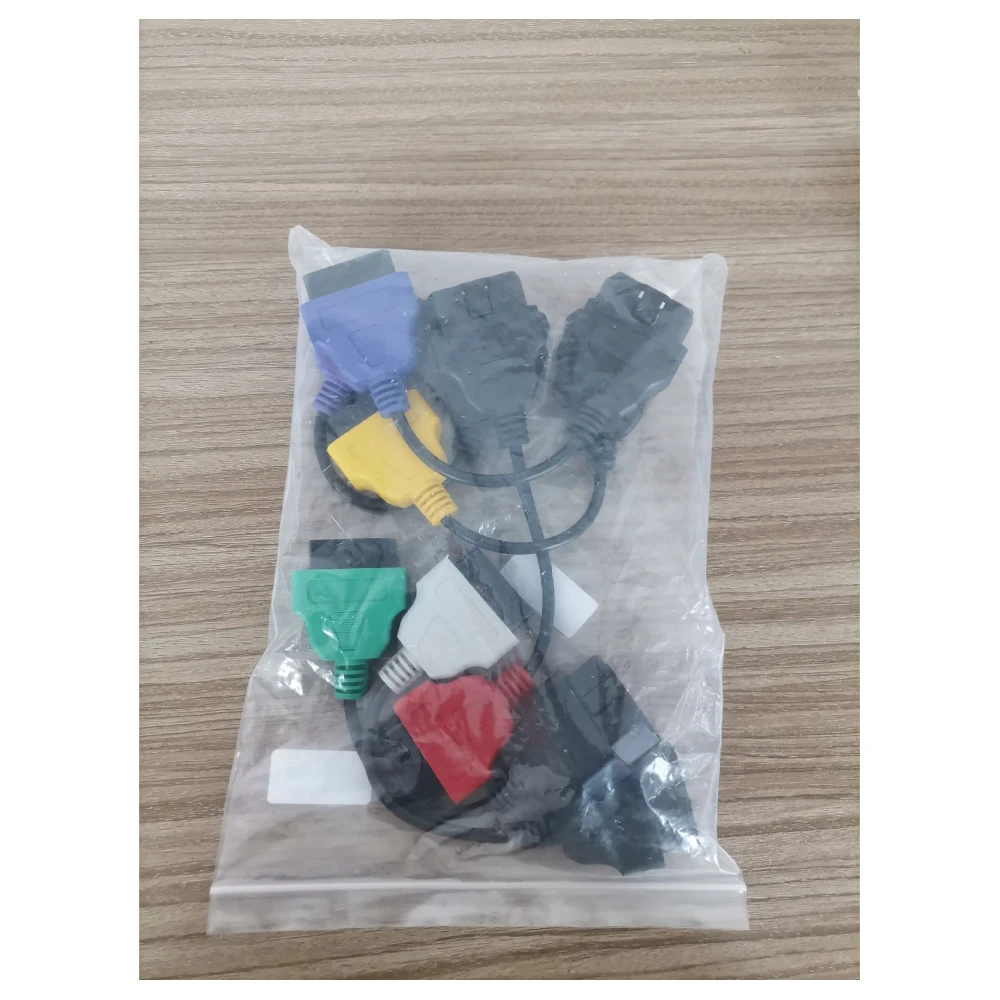

Inhoud van de verpakking

• 1 x Groene adapter (ABS / stuurbekrachtiging)
• 1 x Rode adapter (airbag)
• 1 x Gele adapter (lage-snelheids-CAN)
• 1 x Paarse adapter (elektrische cabrioletkap)
• 1 x Blauwe adapter (125kbps MS-CAN)
• 1 x Grijze adapter (hoge-snelheids-CAN)

Belangrijke opmerking

Deze set bevat uitsluitend de adapterkabels en bevat geen diagnose-interfacekabels of diagnosesoftware. De adapters worden alleen gebruikt om het diagnoseapparaat met het voertuig te verbinden en zijn compatibel met de programma's MultiECUScan en ALFAobd. Het verkrijgen en gebruiken van de benodigde software is de verantwoordelijkheid van de gebruiker.

Gebruikssituaties

• Diagnose in werkplaatsen: Perfect voor technici en monteurs die toegang nodig hebben tot geavanceerde modules in Fiat-voertuigen en andere merken van de FCA-groep.
• Voertuigeigenaren: Handig voor eigenaren die veilig en zonder aanpassingen diagnoses en service resets willen uitvoeren op hun voertuig.
• Ondersteuning bij dealers: Ideaal voor dealers die ondersteuning en diagnose bieden voor voertuigen met meerdere regelsystemen.

Met deze set van 6 kleurgecodeerde adapters kunt u eenvoudig en efficiënt geavanceerde diagnoses uitvoeren op specifieke modules, terwijl uw diagnoseapparatuur klaar blijft voor verschillende voertuigen zonder aanpassingen.

• Toegang tot ABS, airbag, lage- en hoge-snelheids-CAN, stuurbekrachtiging en meer.
• Veilige aansluiting zonder solderen of aanpassingen.
• Snelle kleurherkenning: groen, rood, geel, paars, blauw en grijs.
• Compatibel met MultiECUScan en ALFAobd voor voertuigen van de FCA-groep.
• Hoogwaardig materiaal voor extra duurzaamheid en stabiliteit.
• Inclusief 6 specifieke adapters voor verschillende systemen en modellen.
