INA219 I2C stroomsensor MCU-219 voor bidirectionele energiemeting
Merk: satkit
3,63€
IVA inbegrepen (Excl. btw: 3,00 €)
Beperkte voorraad
Standaardlevering
Di, Apr 28 - Do, Apr 30
Expresslevering
Vr, Apr 24 - Ma, Apr 27
30 dagen retour
Gratis retourneren binnen 30 dagen
Beveiligde transactie
Share:
Gratis bezorging
Bij bestellingen boven 300€
Eenvoudig retourneren
30 dagen retourbeleid
Veilig betalen
100% veilig afrekenen
Kwaliteitsgarantie
Alleen originele producten

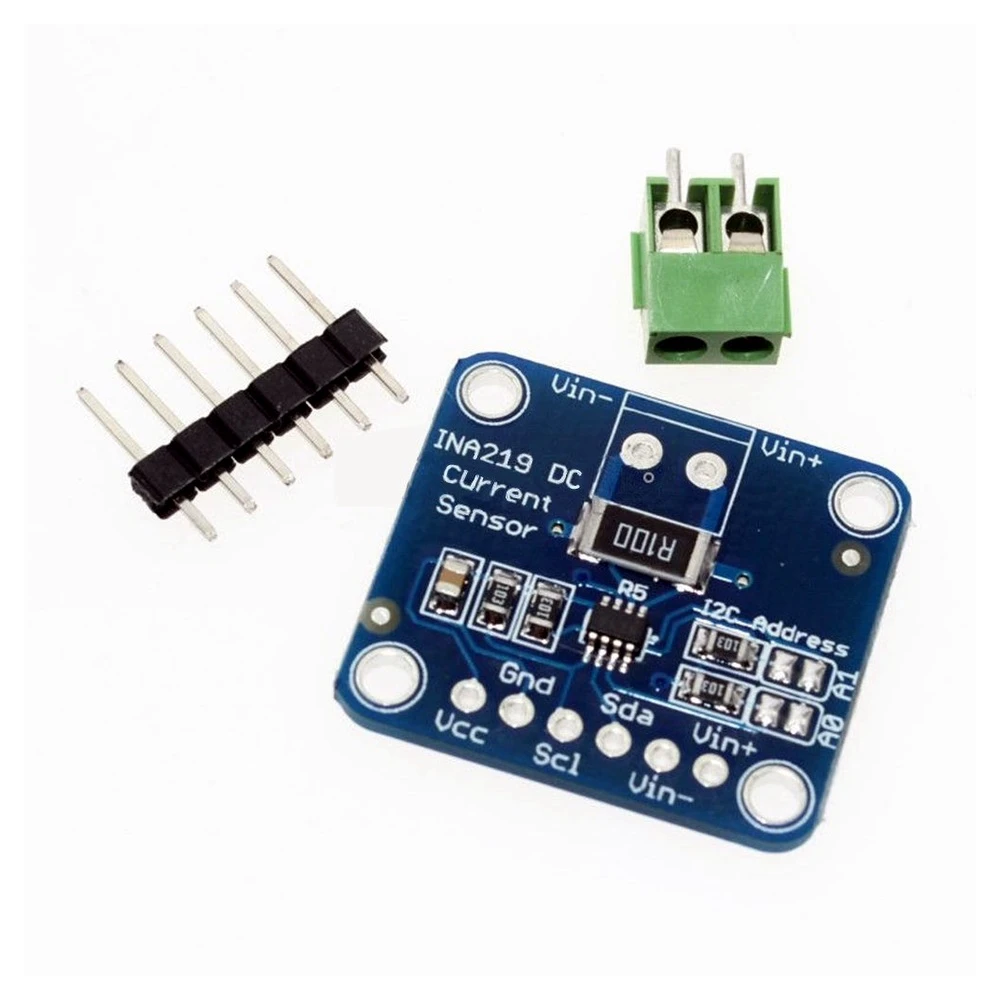

De INA219 I2C stroomsensor MCU-219 is een elektronische module die is ontworpen om spanning en stroom nauwkeurig te meten in gelijkstroomsystemen (DC). Deze sensor gebruikt de INA219B-IC chipset en communiceert via het I2C-protocol, wat de integratie in elektronica- en Arduino-projecten vereenvoudigt.
Dankzij de mogelijkheid om spanningen tot 26 V en bidirectionele stromen te meten, is hij perfect voor toepassingen zoals batterijbewaking, zonne-energiesystemen en elk project dat een nauwkeurige controle van het energieverbruik vereist.
Belangrijkste kenmerken
- Chipset: INA219B-IC voor nauwkeurige stroom- en spanningsmeting.
- Bedrijfsspanning: Compatibel met 3.3V en 5V.
- Meetweerstand: 0.1 Ohm, 1% tolerantie, 2W.
- Maximale meetspanning: tot 26 V.
- Afmetingen: 25 x 22 x 12 mm, compact en eenvoudig te integreren.
- Connectiviteit: I2C-protocol voor eenvoudige communicatie met microcontrollers.
- Meegeleverde accessoires: 6-pins header en 3.5 mm PCB-schroefklem voor veilige aansluitingen.
Typische toepassingen
Deze sensor is ideaal voor elektronica-projecten die realtime energiebewaking vereisen, vooral in op Arduino gebaseerde systemen. Hij wordt vaak gebruikt voor:
- Meten van stroom en spanning in oplaadbare batterijen.
- Bewaking van zonnepanelen en fotovoltaïsche systemen.
- Robotica- en automatiseringsprojecten die energieregeling nodig hebben.
- Elektronische meetapparatuur en prototyping.
Compatibiliteit
De MCU-219 is compatibel met de meeste microcontrollers die I2C-communicatie ondersteunen, waaronder Arduino, Raspberry Pi en andere embedded systemen. Het compacte ontwerp maakt integratie op breadboards en DIY-projecten eenvoudig.
Opmerking: Dit product is momenteel uitverkocht. We raden aan om vergelijkbare alternatieve producten te bekijken in onze categorie Arduino-sensoren.
- INA219B-IC chipset voor nauwkeurige stroom- en spanningsmeting
- Compatibel met bedrijfsspanningen van 3.3V en 5V
- Meetweerstand van 0.1 Ohm met 1% tolerantie en 2W
- Maximale meetspanning tot 26 V
- Compacte afmetingen van 25x22x12 mm
- Communicatie via I2C-protocol voor eenvoudige integratie
- Inclusief 6-pins header en 3.5 mm PCB-schroefklem
Klantvragen & Antwoorden
Welke spannings- en stroomrange kan de MCU-219 met de INA219 meten?
De module kan spanningen meten tot 26 V DC en stromen die worden bepaald door de shuntweerstand van 0,1 Ω, 2 W, wat doorgaans overeenkomt met ongeveer 2 A maximaal, afhankelijk van de warmteafvoer en de toegestane spanningsval.
Wat zit er precies in de doos van het product en welke afmetingen heeft de sensor?
De doos bevat de printplaat met de INA219-sensor al gemonteerd, een 6-pins header (voor breadboard of andere connectoren) en een 3,5 mm PCB-schroefklem. De afmetingen zijn 25 mm x 22 mm x 12 mm.
Met welke microcontrollers is de MCU-219 compatibel en welke spanning is nodig om de module te voeden?
De MCU-219 is compatibel met microcontrollers die I2C/IIC ondersteunen, zoals Arduino, ESP32, Raspberry Pi en compatibele systemen. Hij kan worden gevoed met 3,3 V of 5 V, afhankelijk van het hostsysteem.
Is er een speciale procedure nodig om de sensor te installeren en nauwkeurige metingen te garanderen?
Het wordt aanbevolen de header en aansluitklemmen stevig vast te solderen en de sensor zo dicht mogelijk bij het meetpunt te plaatsen om spanningsval te minimaliseren. Het is belangrijk de verbindingen kort te houden en goed te isoleren van de elektrische omgeving.
Wat zijn de belangrijkste verschillen tussen de MCU-219 en andere stroomsensoren zoals de ACS712?
De MCU-219 gebruikt differentiële meting met een shuntweerstand, wat zorgt voor hogere nauwkeurigheid bij lage niveaus (±1%) en bidirectionele monitoring en hogere spanningen (tot 26 V) ondersteunt, terwijl de ACS712 Hall-effect gebruikt, minder resolutie heeft bij lage stromen en de spanning beperkt tot 5 V.
Waarvoor dient de INA219 I2C stroomsensor MCU-219?
Hij dient om spanning en stroom nauwkeurig te meten in gelijkstroomsystemen, zodat het energieverbruik in elektronische projecten kan worden bewaakt.
Is hij compatibel met Arduino?
Ja, de sensor gebruikt I2C-communicatie, waardoor hij compatibel is met Arduino en andere microcontrollers die dit protocol ondersteunen.
Wat is het maximale spanningsbereik dat hij kan meten?
Hij kan gelijkspanningen tot 26 V meten.
Wat zit er in de levering van het product?
Er wordt een 6-pins header en een 3.5 mm PCB-schroefklem meegeleverd om de aansluiting op breadboards te vergemakkelijken.
Is het product direct beschikbaar voor aankoop?
Momenteel is het product uitverkocht. Het wordt aanbevolen om alternatieve producten in de categorie Arduino-sensoren te bekijken.
