Multifunctionele KT152 IC- en LED-tester voor snelle, betrouwbare tests
Merk: satkit
13,31€
IVA inbegrepen (Excl. btw: 11,00€)
Beperkte voorraad
Standaardlevering
Wo, Apr 22 - Vr, Apr 24
Expresslevering
Ma, Apr 20 - Di, Apr 21
30 dagen retour
Gratis retourneren binnen 30 dagen
Beveiligde transactie
Share:
Gratis bezorging
Bij bestellingen boven 300€
Eenvoudig retourneren
30 dagen retourbeleid
Veilig betalen
100% veilig afrekenen
Kwaliteitsgarantie
Alleen originele producten
Productbeschrijving

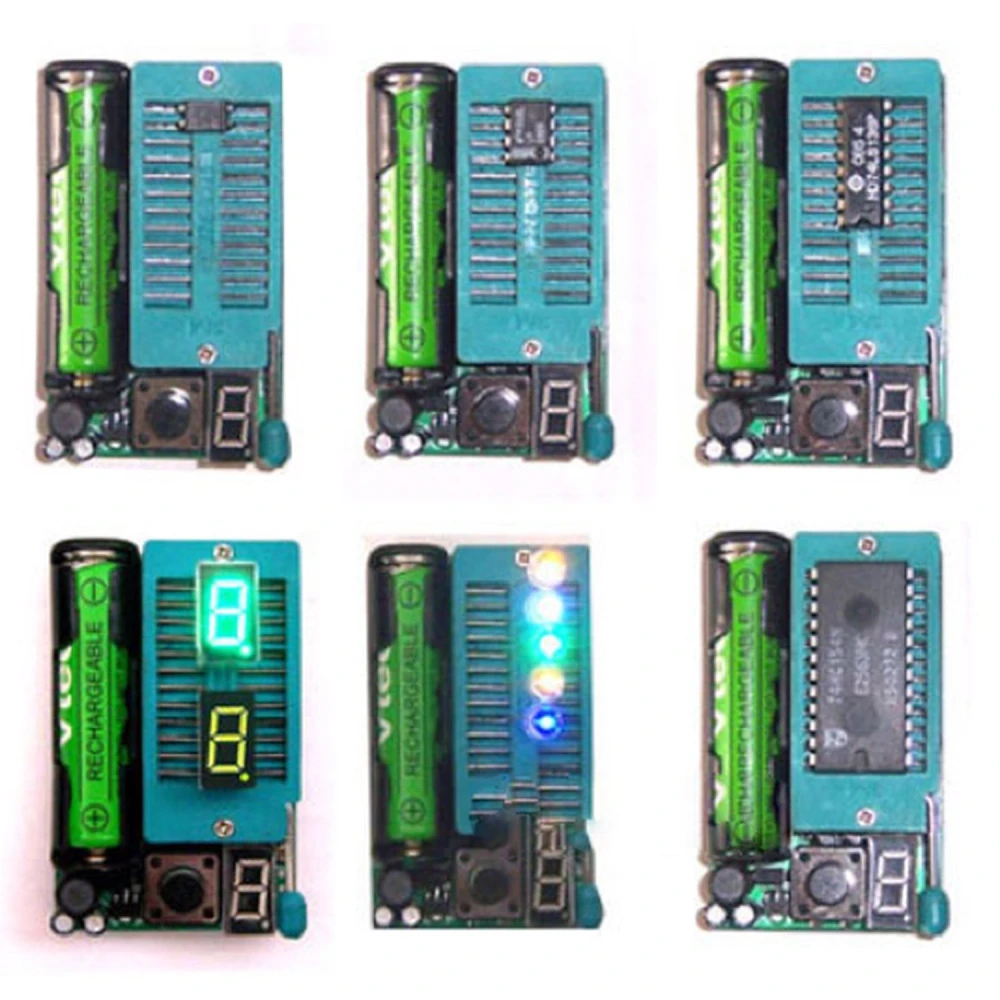

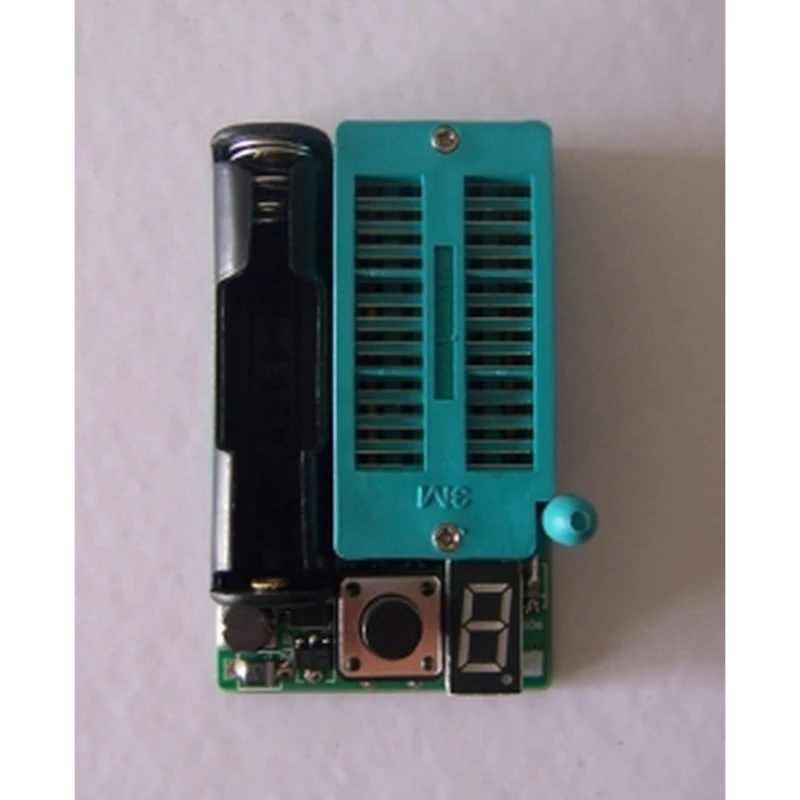

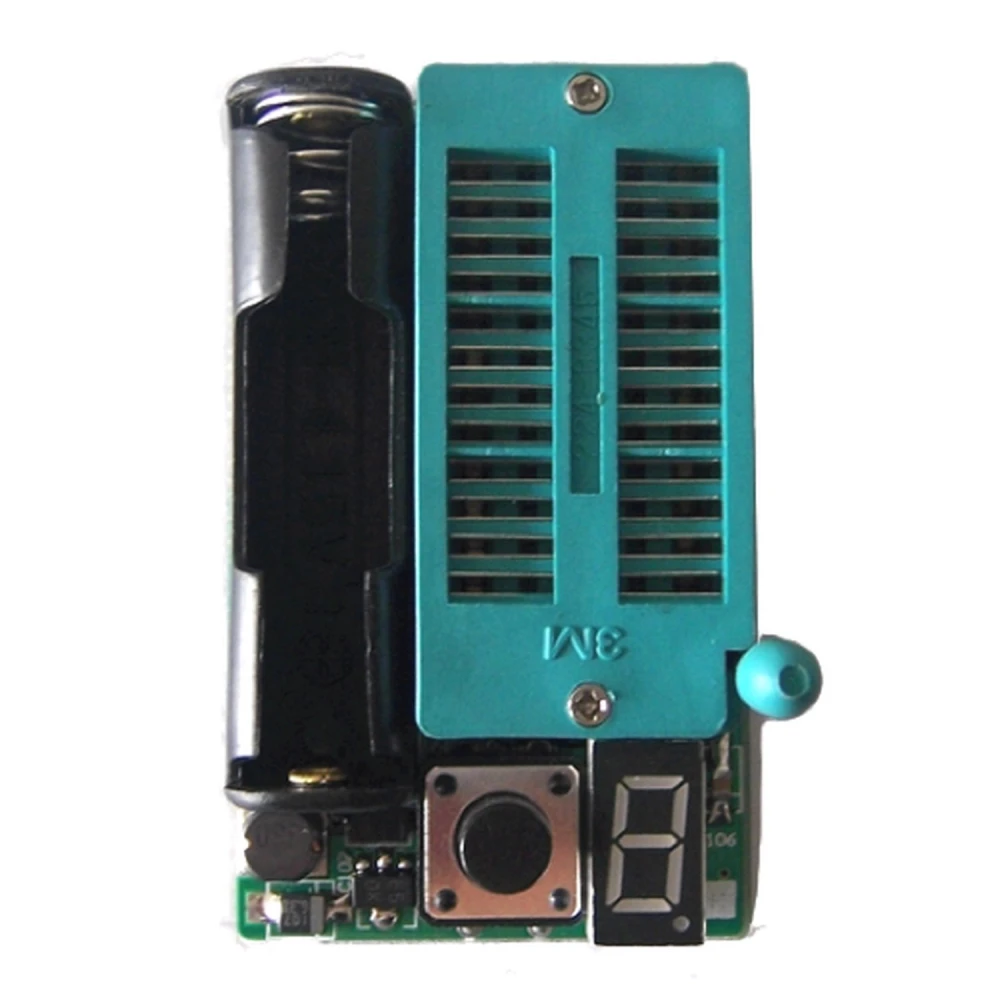

De KT152 IC- en LED-tester is een compacte multifunctionele tester die is ontworpen om DIP-logische chips en gangbare leds snel en eenvoudig te testen en te identificeren. Dankzij het zakformaat (60 mm x 37 mm x 15 mm) en de meegeleverde AAA-batterij is dit een praktische tool voor elektronicatechnici en hobbyisten.
Belangrijkste kenmerken:
- Test en herkent meer dan 1500 soorten geïntegreerde schakelingen, waaronder de families 74LSXX, 74HC, CD4000, HEF4000, CD4500 en meer.
- Identificeert componenten cijfer voor cijfer op een 0.36 inch LED-display.
- ZIF-socket (zero insertion force) voor DIP-componenten tot 24 pins.
- Test leds en ledmatrices met één knop.
- Geschatte testtijd van ongeveer 1/2 seconde per component.
- Werkt op een AAA-batterij (meegeleverd), eenvoudig te vervangen.
Gebruiksaanwijzing:
- Plaats de AAA-batterij met de aangegeven polariteit.
- Houd de tester vast met het display naar beneden en til de hendel van de ZIF-socket op.
- Plaats de te testen geïntegreerde schakeling met pin 1 (meestal gemarkeerd met een inkeping) naar de onderkant van de socket gericht.
- Druk de hendel omlaag om de IC vast te zetten en druk op de TEST-knop.
- Het display toont het onderdeelnummer als het in goede staat is of "Err" als het beschadigd is of verkeerd is geplaatst.
- De leds in test lichten op als ze correct werken.
Voorzorgsmaatregelen:
- Gebruik de tester niet met geïntegreerde schakelingen die in een circuit zijn aangesloten.
- Test geen geladen componenten om schade te voorkomen.
- Vervang de batterij wanneer de spanning onder 1.2V zakt.
- Niet compatibel met leds die meer dan 5V nodig hebben om op te lichten.
Compatibiliteit:
Deze tester ondersteunt een breed scala aan geïntegreerde schakelingen zoals:
- Families 74LS, 74HC, 54, CD4000, HEF4000, CD4500 en meer.
- Versterkers en comparators LM324, LM339, LM393, LM358, LM386.
- Timers NE555, 7555, NE556, 7556.
- Optocouplers PC817, NEC2501, TLP521, 4N25, 4N35, onder andere.
- Drivers ULN2003, ULN2004, ULN2803, ULN2804.
Typische toepassingen:
- Snel diagnosticeren van logische chips bij elektronische reparaties.
- Controleren van leds en ledmatrices in projecten en onderhoud.
- Elektronische componenten identificeren zonder documentatie.
De KT152 IC- en LED-tester is een essentiële tool voor professionals en liefhebbers die op zoek zijn naar een draagbare, nauwkeurige en eenvoudig te gebruiken oplossing om geïntegreerde schakelingen en leds te testen in het veld of in de werkplaats.
- Test meer dan 1500 gangbare DIP-geïntegreerde schakelingen
- 0.36 inch LED-display voor duidelijke identificatie
- ZIF-socket voor componenten tot 24 pins
- AAA-batterij inbegrepen voor direct gebruik
- Snelle test in ongeveer 1/2 seconde
- Compatibel met families 74LS, 74HC, CD4000 en meer
- Test leds en ledmatrices eenvoudig
- Draagbaar en compact formaat (60x37x15 mm)
- Eenvoudige testknop voor intuïtief gebruik
- Inclusief duidelijke gebruiksinstructies
Klantvragen & Antwoorden
Quines són les dimensions, el pes i els materials del tester i què inclou la caixa?
El KT152 fa 60 mm x 37 mm x 15 mm i pesa aproximadament 50 g (sense la bateria AAA). El cos és de plàstic ABS resistent i compta amb un sòcol ZIF d’inserció zero. La caixa inclou el tester i una bateria AAA. No s’hi subministren accessoris addicionals.
Cal algun ajust o calibratge en la instal·lació/ús i quins errors freqüents solen cometre els usuaris?
No requereix calibratge. L’ús és directe: inserir el CI correctament, tancar el sòcol ZIF i prémer el botó. Els errors més comuns són inserir el CI al revés, provar-lo a la placa o fer servir una pila descarregada. L’equip indica fallada a la pantalla ('Err') si el CI està mal col·locat, espatllat o la pila és insuficient (<1.2 V).
Com es situa el KT152 davant de provadors d’IC més avançats o multímetres de banc?
El KT152 destaca per la facilitat d’ús i la portabilitat, però només és apte per a proves ràpides de CIs DIP i LED de baix voltatge. A diferència d’equips de laboratori, no mesura paràmetres analògics ni fa proves funcionals profundes; tampoc no admet SMD ni configuracions personalitzades. És ideal per a diagnòstics ràpids, però no substitueix instruments de banc en labor professional o R+D.
What are the dimensions, weight and materials of the tester, and what is included in the box?
The KT152 measures 60 mm x 37 mm x 15 mm and weighs approximately 50 g (without the AAA battery). The body is made from durable ABS plastic and features a zero-insertion-force ZIF socket. The box includes the tester and one AAA battery. No additional accessories are supplied.
Is any adjustment or calibration needed during installation/use, and what common mistakes do users make?
No calibration is required. Use is straightforward: insert the IC correctly, close the ZIF socket and press the button. The most common mistakes are inserting the IC the wrong way round, testing it on the board, or using a flat battery. The unit indicates failure on the display ('Err') if the IC is fitted incorrectly, is faulty, or the battery is insufficient (<1.2 V).
How does the KT152 compare with more advanced IC testers or bench multimeters?
The KT152 stands out for ease of use and portability, but it is only suitable for quick testing of DIP ICs and low-voltage LEDs. Unlike laboratory equipment, it does not measure analogue parameters or perform in-depth functional tests; it also does not support SMD or custom configurations. It is ideal for quick diagnostics, but not a substitute for bench instruments in professional work or R&D.
What are the dimensions, weight and materials of the tester, and what is included in the box?
The KT152 measures 60 mm x 37 mm x 15 mm and weighs approximately 50 g (without the AAA battery). The body is made from durable ABS plastic and features a zero-insertion-force ZIF socket. The box includes the tester and one AAA battery. No additional accessories are supplied.
Is any adjustment or calibration needed during installation/use, and what common mistakes do users make?
No calibration is required. Use is straightforward: insert the IC correctly, close the ZIF socket and press the button. The most common mistakes are inserting the IC the wrong way round, testing it on the board, or using a flat battery. The unit indicates failure on the display ('Err') if the IC is fitted incorrectly, is faulty, or the battery is insufficient (<1.2 V).
How does the KT152 compare with more advanced IC testers or bench multimeters?
The KT152 stands out for ease of use and portability, but it is only suitable for quick testing of DIP ICs and low-voltage LEDs. Unlike laboratory equipment, it does not measure analogue parameters or perform in-depth functional tests; it also does not support SMD or custom configurations. It is ideal for quick diagnostics, but not a substitute for bench instruments in professional work or R&D.
Vilka är måtten, vikten och materialen för testaren och vad ingår i lådan?
KT152 mäter 60 mm x 37 mm x 15 mm och väger cirka 50 g (utan AAA-batteri). Höljet är tillverkat av tålig ABS-plast och har en ZIF-sockel för nollinsättning. Lådan innehåller testaren och ett AAA-batteri. Inga extra tillbehör medföljer.
