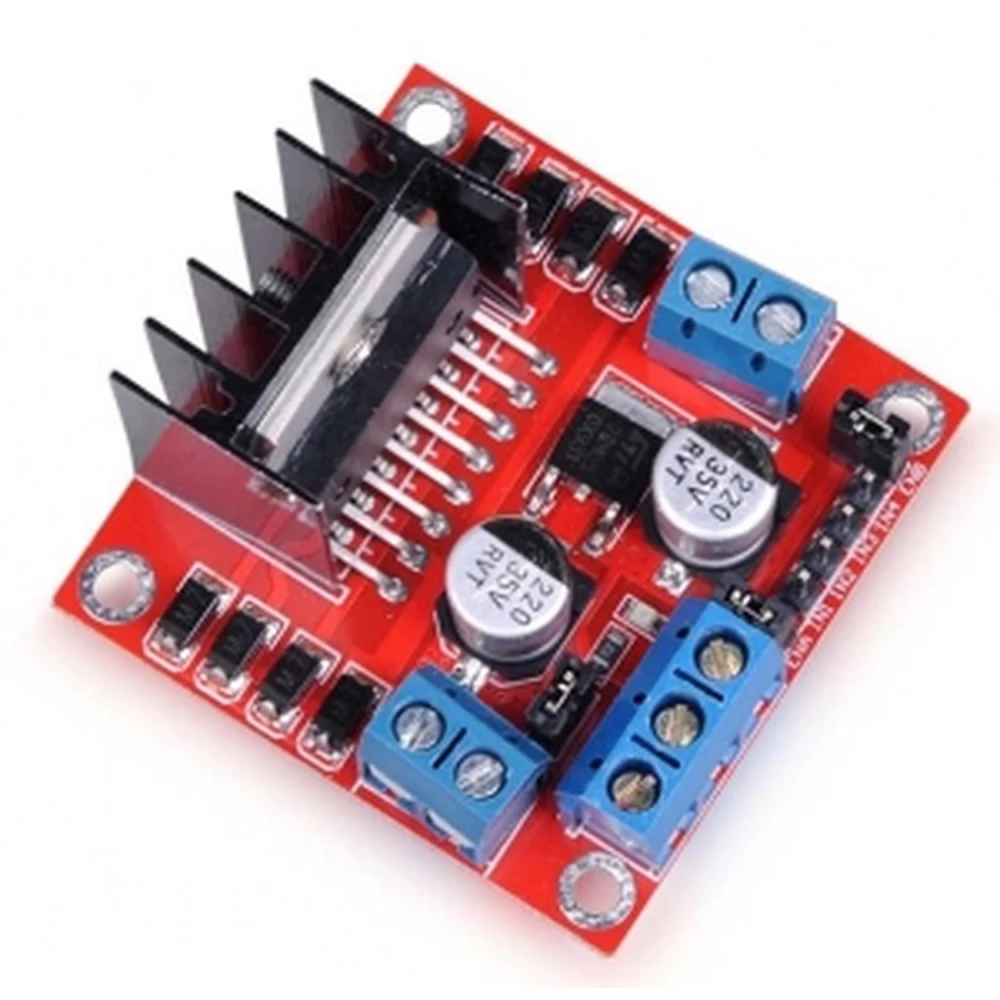

L298 motorcontroller met dubbele H-brug voor Arduino - Satkit
Merk: satkit
7,43€
IVA inbegrepen (Excl. btw: 6,14 €)
Volumekortingen
| Aantal | Prijs | Opslaan |
|---|---|---|
| 2+ | 7,13 € | -4% |
| 10+ | 6,56 € | -12% |
| 20+ | 6,09 € | -18% |
Op voorraad - Direct verzonden
Standaardlevering
Wo, Apr 29 - Vr, Mei 1
Expresslevering
Ma, Apr 27 - Di, Apr 28
30 dagen retour
Gratis retourneren binnen 30 dagen
Beveiligde transactie
Share:
Gratis bezorging
Bij bestellingen boven 300€
Eenvoudig retourneren
30 dagen retourbeleid
Veilig betalen
100% veilig afrekenen
Kwaliteitsgarantie
Alleen originele producten
Algemene beschrijving
De L298 motorcontroller is een elektronisch apparaat dat is ontworpen voor het aansturen van gelijkstroommotoren (DC) en stappenmotoren (PAP) in elektronica- en robotica-projecten, vooral met Arduino-platforms. Deze controller gebruikt een dubbele H-brug waarmee de draairichting en snelheid van de motor zeer nauwkeurig kunnen worden geregeld.
Belangrijkste kenmerken
- Licht en krachtig, ideaal voor draagbare en compacte projecten.

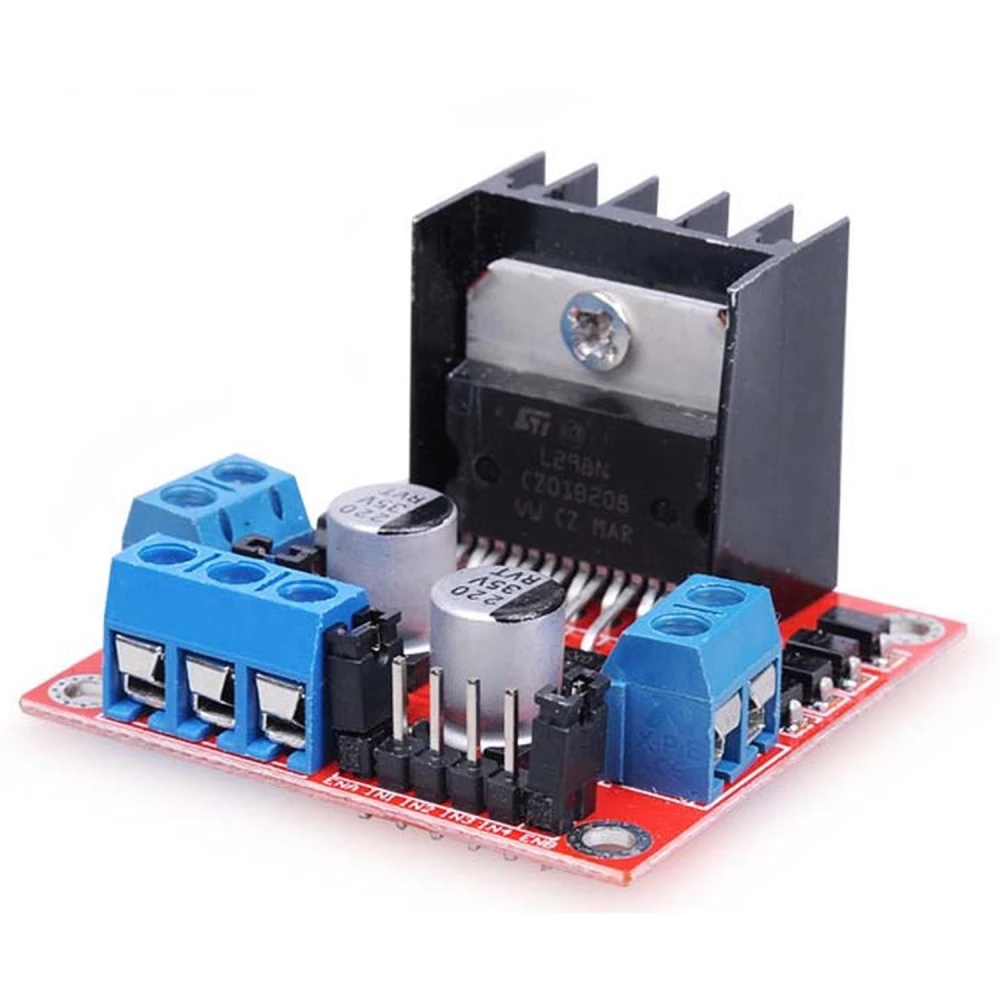

- Geïntegreerde koelplaat om oververhitting te voorkomen en de levensduur van de controller te verlengen.
- FWD-beveiliging die schade voorkomt door plotselinge veranderingen in de draairichting van de motor.
- Voedingsschakelaar voor eenvoudige aan- en uitschakeling.

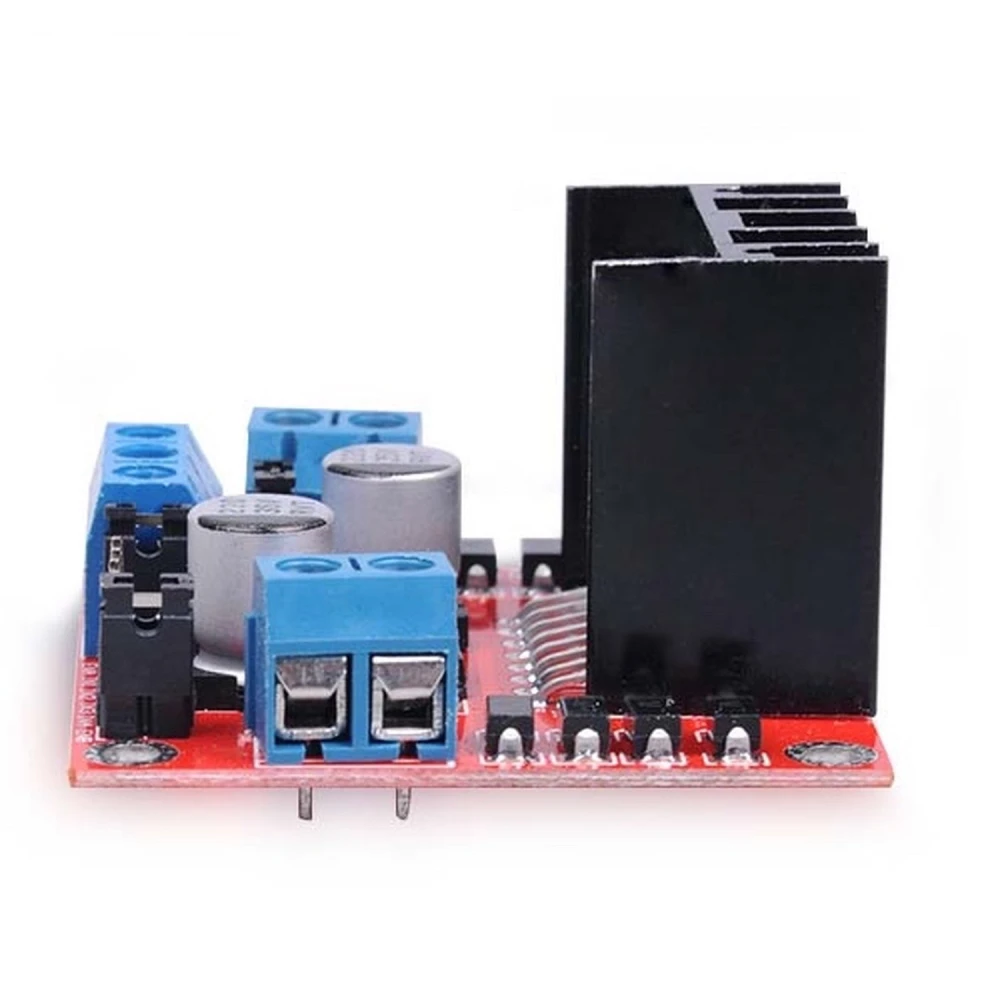

- LED-indicator voor voeding en richting voor eenvoudige visuele controle van de motorstatus.
- Twee DC-uitgangen voor het aansluiten van DC-motoren of stappenmotoren.

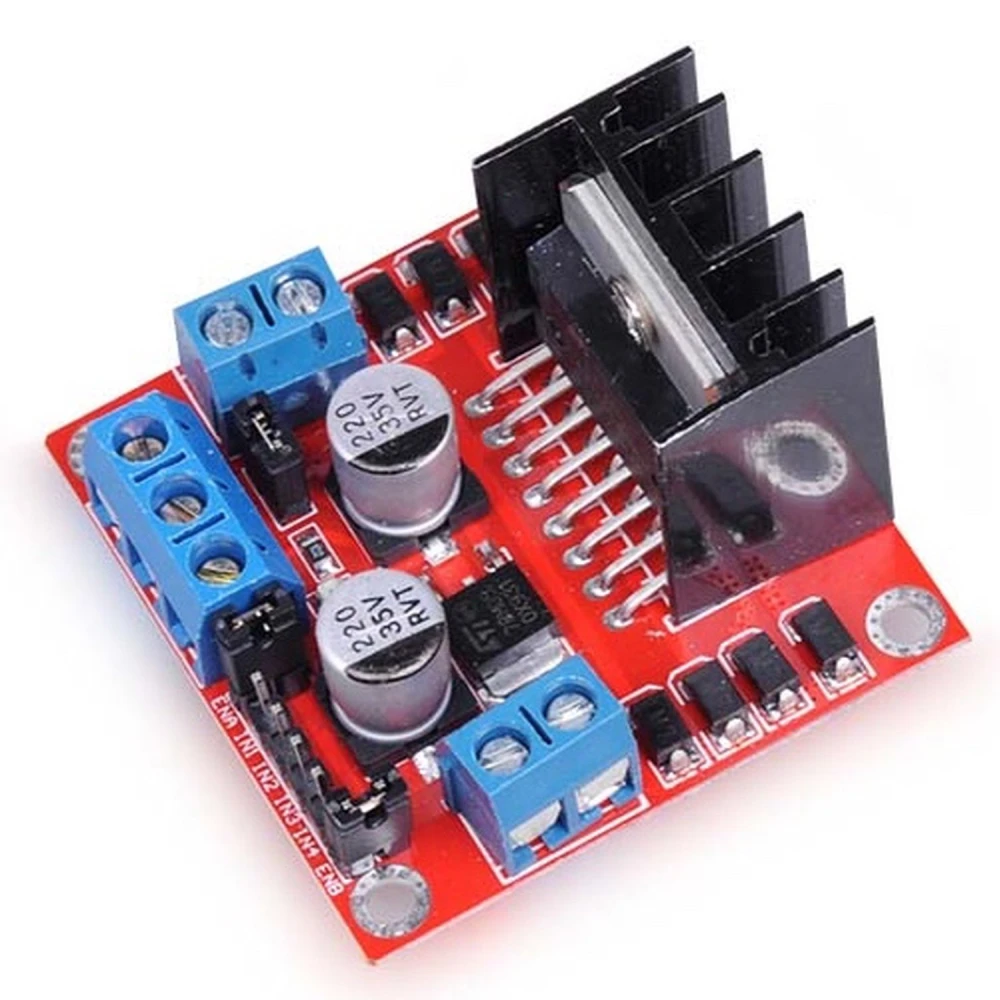

- Montagegaten voor stevige bevestiging op een chassis of structuur, wat integratie in projecten vergemakkelijkt.
Technische specificaties
- Driver: L298
- Motorvoeding: 6-35V DC
- Maximale stroom: 2 Ampère per uitgang (4A totaal of gebrugd)
- Onafhankelijke logische voeding: 5-7V
- Stroom voor logica: ongeveer 36 mA
- TTL-niveaus: laag tussen -0.3V en 1.5V, hoog tussen 2.3V en Vss
- Maximaal vermogen: 25W
Typische toepassingen
Deze controller is ideaal voor robotica-, automatiserings- en algemene motorregelprojecten. Hij kan stappenmotoren aansturen voor nauwkeurige positionering of DC-motoren voor toepassingen waarbij snelheids- en richtingsregeling nodig is. Compatibel met Arduino-boards en andere microcontrollers die TTL-signalen ondersteunen.
Compatibiliteit
Compatibel met Arduino en andere systemen die TTL-niveaus gebruiken voor logische besturing. Vereist een geschikte externe voeding voor de aangesloten motoren, binnen het bereik van 6 tot 35V DC.
- Licht en krachtig voor compacte projecten
- Geïntegreerde koelplaat tegen oververhitting
- FWD-beveiliging tegen plotselinge draairichtingsverandering
- Voedingsschakelaar voor eenvoudige bediening
- LED-indicatoren voor voeding en richting
- 2 DC-uitgangen voor motoren of stappenmotor
- Stevige montage met gaten voor chassis
- Motorvoeding: 6-35V DC
- Maximale stroom: 2A per uitgang (4A totaal)
- Logische voeding: 5-7V met 36 mA
- Maximaal vermogen: 25W
Klantvragen & Antwoorden
Welke motortypes kan de L298 dual H-brug aansturen en wat is de stroomlimiet?
De controller is geschikt voor DC-motoren en bipolaire stappenmotoren. Elk kanaal ondersteunt tot 2 A continu (4 A maximaal bij het overbruggen van uitgangen), met spanningen van 6 tot 35 V DC voor motoren. Overschrijd deze limieten niet om permanente schade te voorkomen.
Welke voorzorgsmaatregelen moet ik nemen om oververhitting of schade door overbelasting te voorkomen?
De module heeft een koellichaam voor thermisch beheer, maar bij maximale belasting of slechte ventilatie kan extra koeling nodig zijn. Het is essentieel om niet boven 2 A per kanaal te gaan en te controleren dat de totale stroom niet boven de capaciteit uitkomt. Het aanraken en monitoren van de temperatuur tijdens gebruik helpt storingen voorkomen.
Wat zijn de elektrische vereisten voor de voeding van motoren en logica?
Er zijn twee voedingen nodig: één voor de motoren (6–35 V DC, afhankelijk van de motor) en één voor de logica (5–7 V DC, typisch verbruik 36 mA). De module maakt het mogelijk beide massa's te scheiden om elektrische ruis te voorkomen. Het gebruik van gestabiliseerde voedingen verkleint de risico's.
Zijn er beperkingen bij gebruik van deze controller met moderne 3,3 V-microcontrollers zoals ESP32 of Raspberry Pi Pico?
Ja. De L298 accepteert TTL-ingangen; de hoge niveaus moeten echter minimaal 2,3 V zijn om als 'hoog' te worden herkend. Met 3,3 V-microcontrollers is er geen probleem, maar het is niet direct compatibel met 1,8 V-niveaus. Voor lagere signalen wordt een buffer of logic level converter aanbevolen.
Vergeleken met andere moderne controllers zoals de DRV8825 of BTS7960, wat zijn de objectieve voor- en nadelen van de L298?
De L298 is robuust, eenvoudig te onderhouden en goedkoop, maar heeft meer warmteverlies en een lagere efficiëntie (~70%) dan MOSFET-drivers zoals de DRV8825 (>90%). Hij biedt geen geavanceerde microstepping of geïntegreerde slimme beveiliging. Hij is ideaal voor robuuste prototypes, maar minder geschikt voor projecten waar energie-efficiëntie of fijne regeling belangrijk zijn.
Welke soorten motoren kan ik met deze L298-controller aansturen?
Je kunt gelijkstroommotoren (DC) en stappenmotoren (PAP) aansturen met deze controller.
Wat is het spanningsbereik voor de motorvoeding?
De controller ondersteunt een motorvoeding van 6 tot 35V DC.
Hoeveel stroom kan hij per uitgang verwerken?
Hij kan tot 2 ampère per uitgang verwerken, met een totaal van 4 ampère als de uitgangen worden gebrugd.
Is hij compatibel met Arduino?
Ja, hij is compatibel met Arduino en andere microcontrollers die TTL-niveaus gebruiken voor de logica.
Welke beveiliging heeft de controller om schade te voorkomen?
Hij bevat FWD-beveiliging om schade door plotselinge veranderingen in de draairichting van de motor te voorkomen en een geïntegreerde koelplaat om oververhitting te voorkomen.
