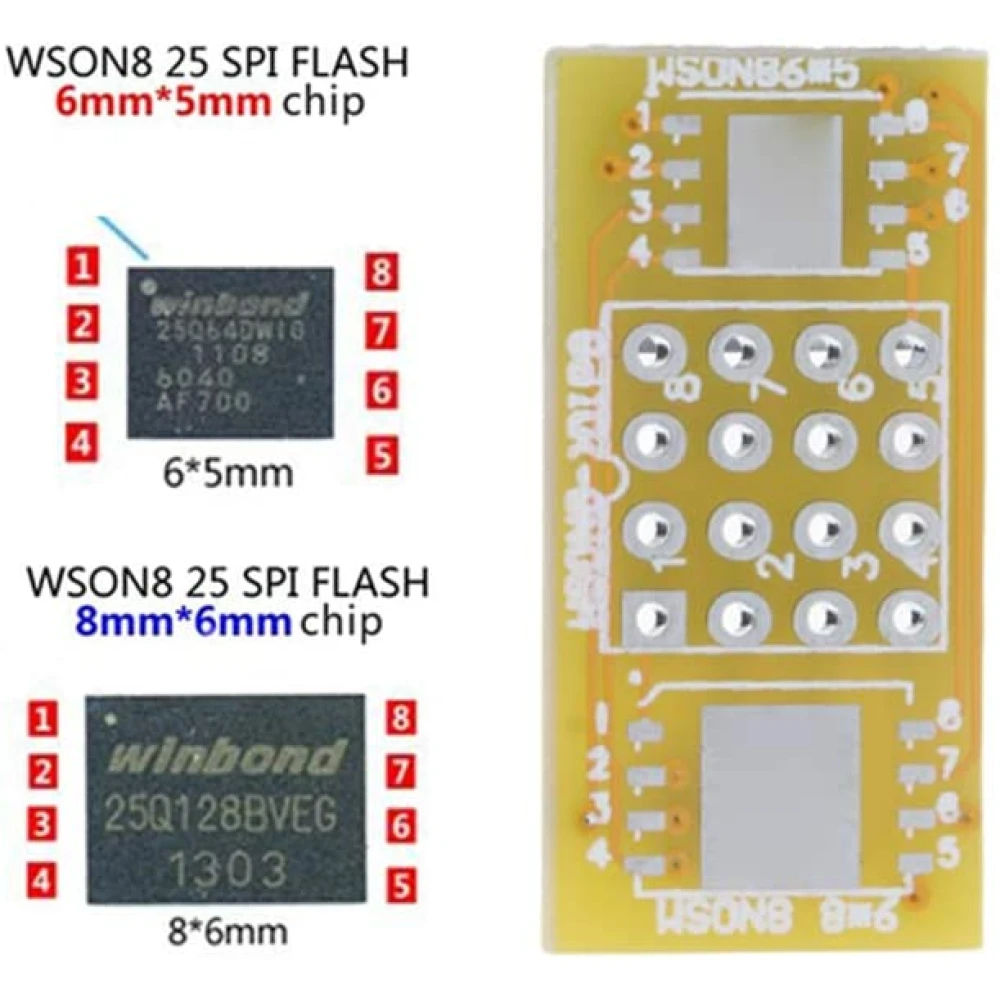

Vista frontal de la placa adaptadora WSON8 a DIP8 para programadores

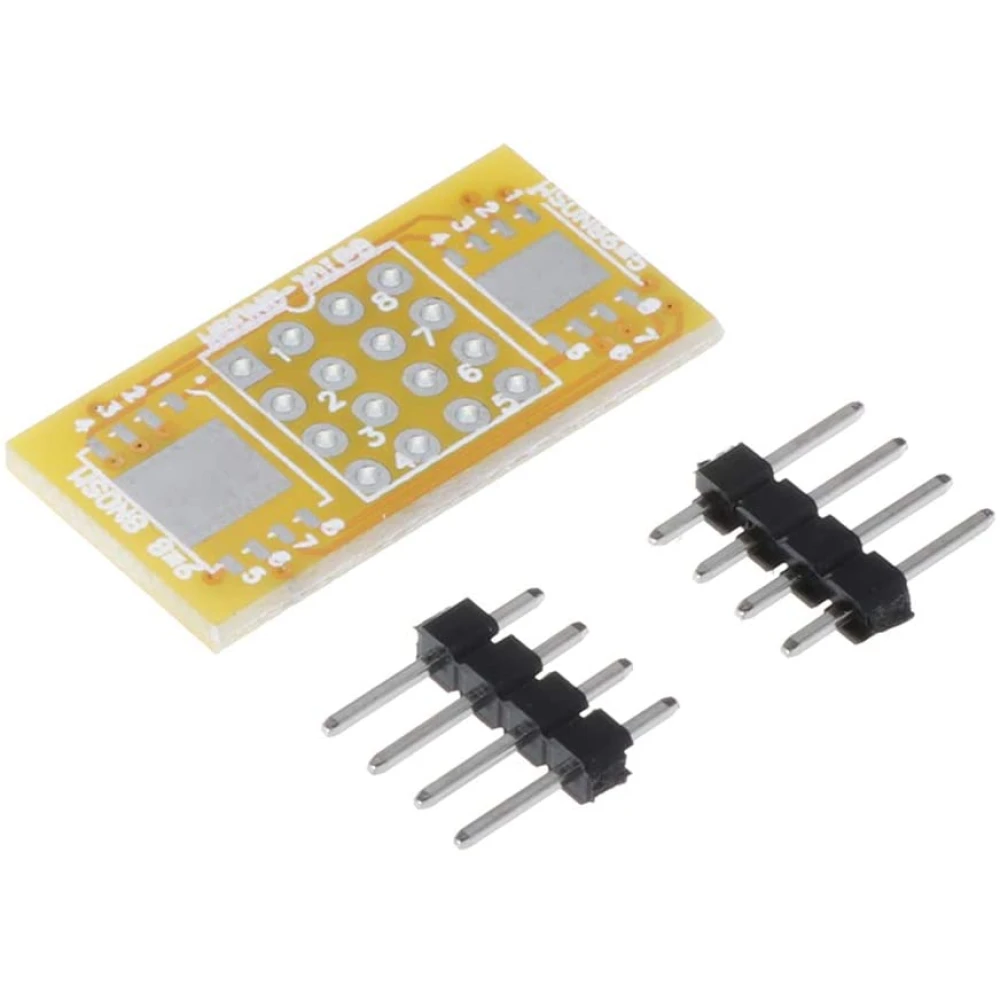

Detalle de pines de la placa adaptadora WSON8 a DIP8

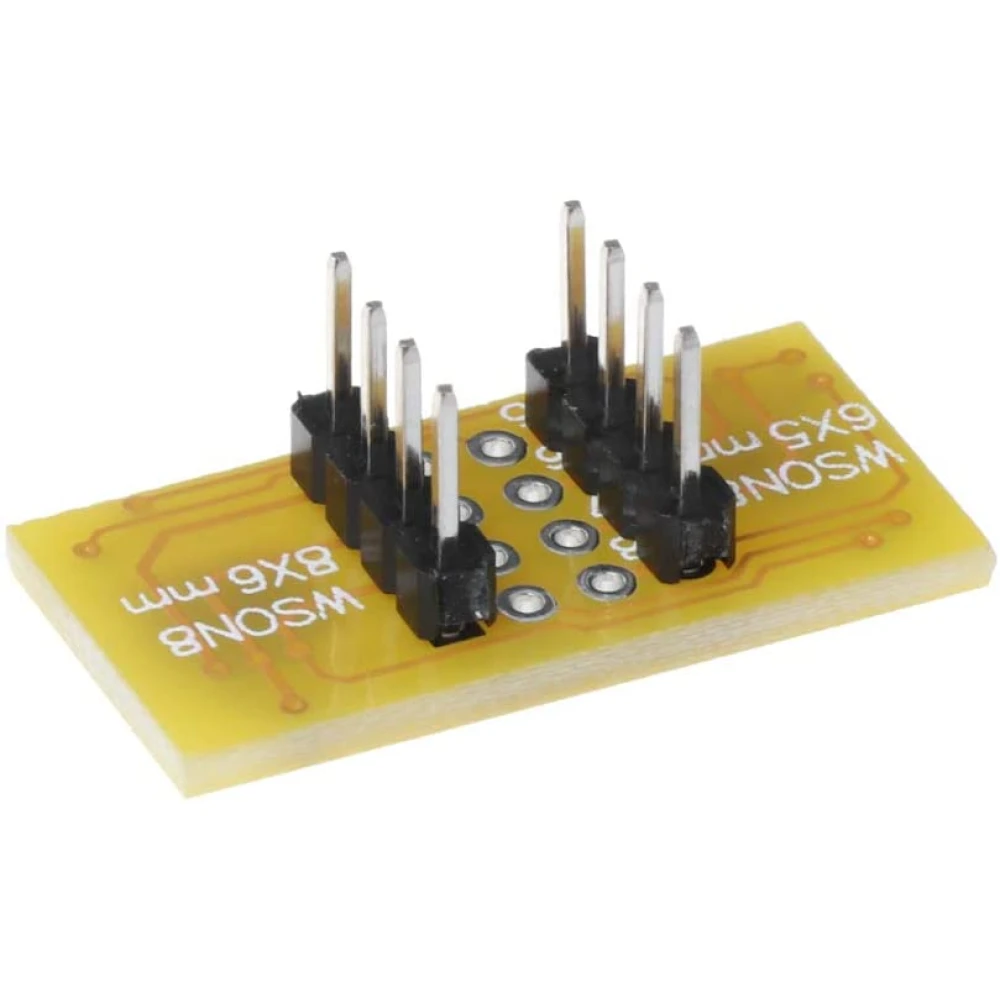

Placa adaptadora WSON8 a DIP8 mostrando dimensiones compactas

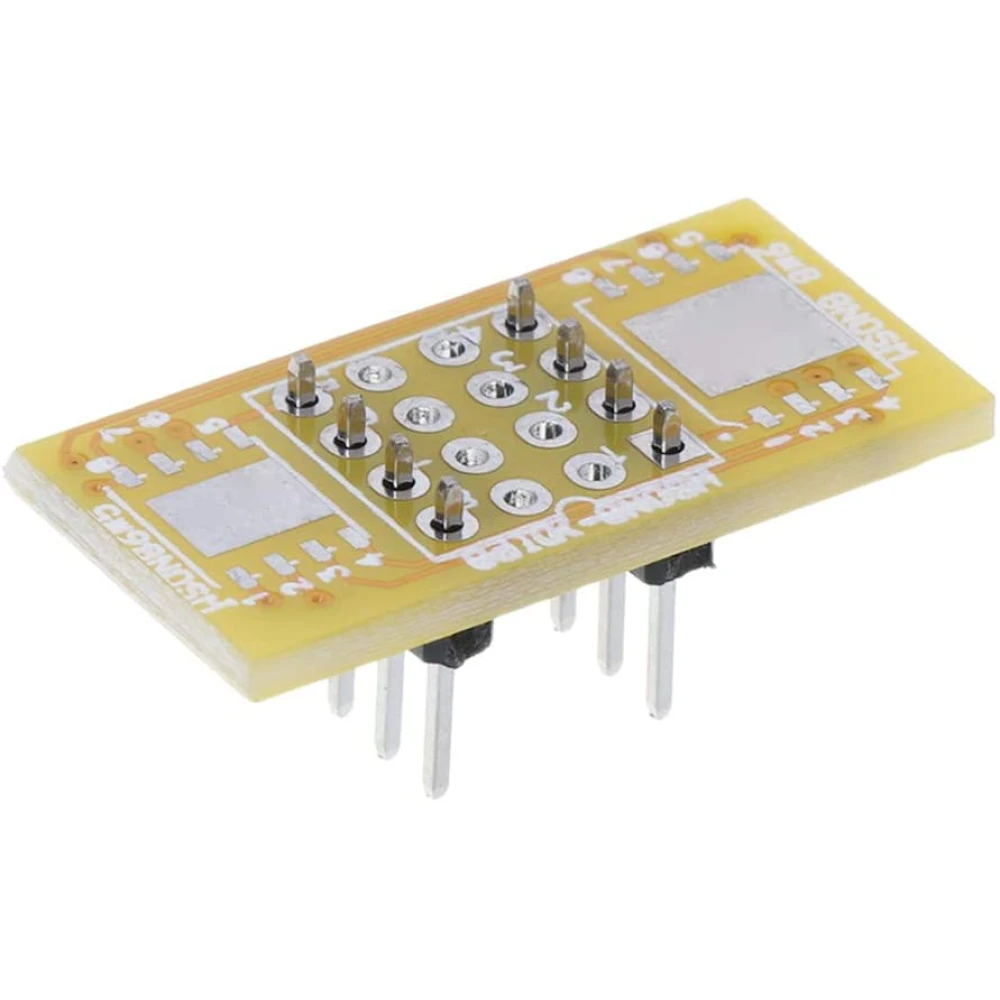

Placa adaptadora WSON8 a DIP8 compatible con programadores TL866II Plus

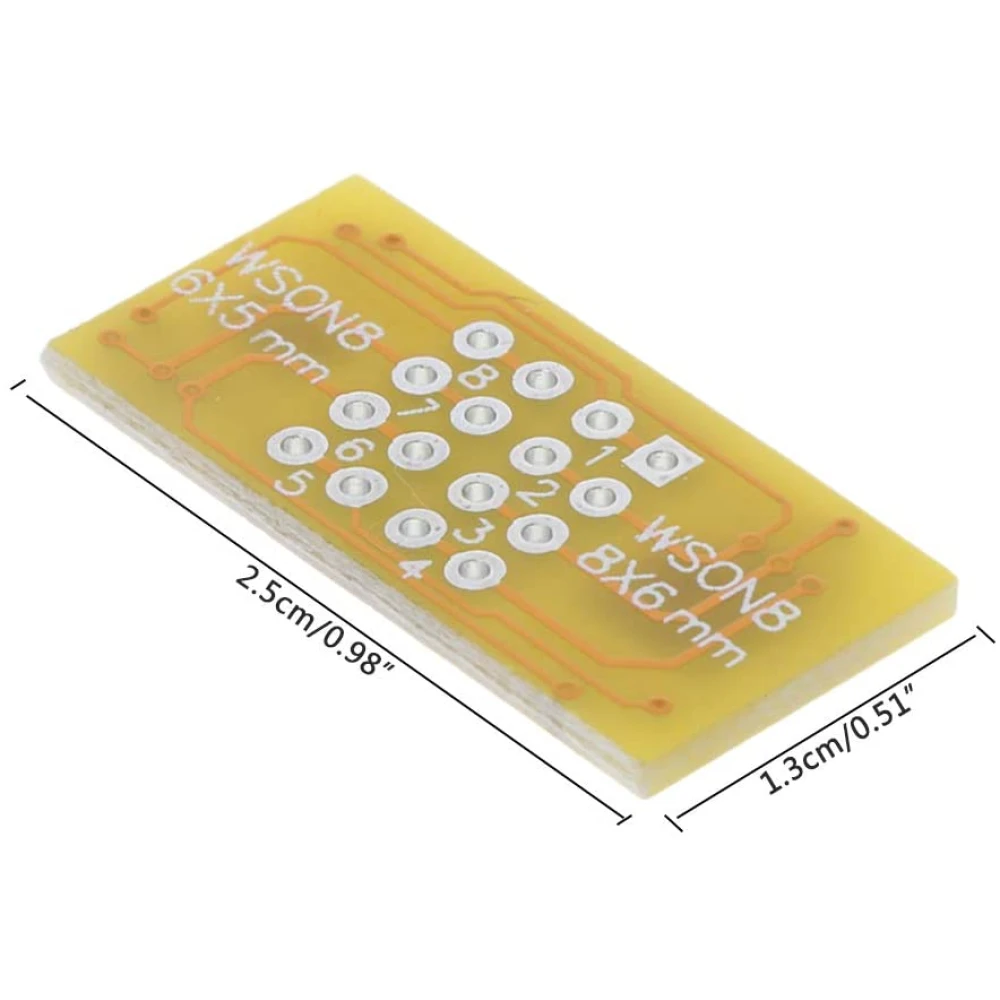

Vista lateral de la placa adaptadora WSON8 a DIP8 para chips QFN8 y MLF8

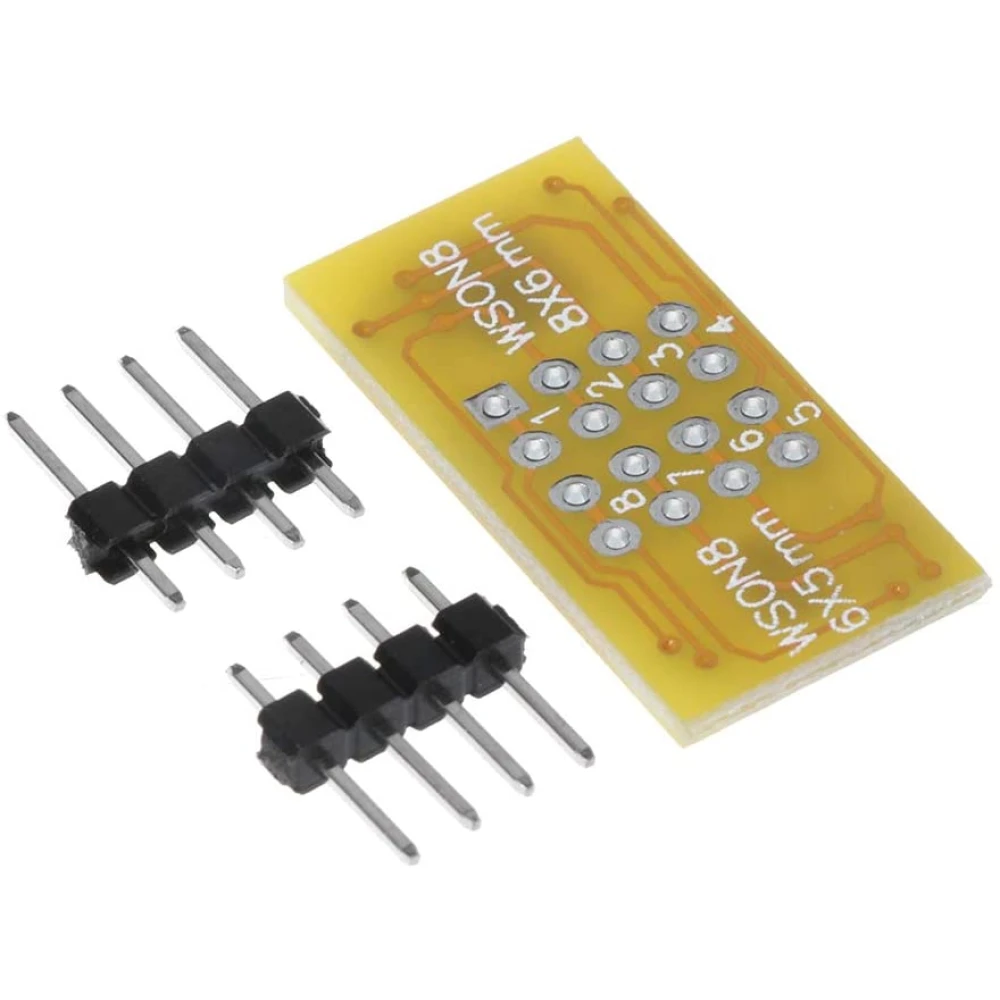

WSON8 naar DIP8 adapterplaat voor QFN8/DFN8 en MLF8

Name: WSON8 naar DIP8 adapterplaat voor QFN8/DFN8 en MLF8
Brand: satkit
SKU: 1C100703
Price: 1.21 EUR
Availability: InStock

Merk: satkit

Wees de eerste die dit product beoordeelt

121€ €

IVA inbegrepen (Excl. btw: 1,00 €)

Beperkte voorraad

Standaardlevering Vr, Apr 24 - Di, Apr 28

Expresslevering Wo, Apr 22 - Do, Apr 23

30 dagen retour

Aantal

Gratis retourneren binnen 30 dagen

Beveiligde transactie

Gratis bezorging Bij bestellingen boven 300€

Eenvoudig retourneren 30 dagen retourbeleid

Veilig betalen 100% veilig afrekenen

Kwaliteitsgarantie Alleen originele producten

De WSON8 naar DIP8 adapterplaat is een essentieel hulpmiddel voor technici en hobbyisten die werken met het programmeren van chips in QFN8-, DFN8- en WSON8/MLF8-behuizingen. Deze plaat maakt het mogelijk om deze formaten om te zetten naar een standaard DIP8-voet, waardoor de aansluiting en programmering met compatibele programmeurs eenvoudiger wordt.

Belangrijkste kenmerken:

Compatibel met twee chip-specificaties WSON8 naar DIP in lijn met pinheader.
Ondersteunt QFN8/WSON8-behuizingen van 8mm x 6mm en 6mm x 5mm.
Heeft 8 pinnen voor aansluiting.
Compacte afmetingen van 1.3 x 2.5 cm (0.51 x 0.98 inches).
Licht gewicht van ongeveer 1 gram.
Maakt het mogelijk om één FLASH-chip tegelijk te solderen voor nauwkeurige programmering.
Compatibel met TL866II Plus, RT809H, RT809F en andere vergelijkbare programmeurs.

Typische toepassingen:

WSON8-, QFN8-, DFN8- en MLF8-chips aanpassen voor programmering in DIP8-voet.
Reparatie en onderhoud van elektronische apparaten die deze behuizingen gebruiken.
Precisie-elektronicaprojecten die het programmeren van specifieke chips vereisen.

Compatibiliteit:

Deze adapterplaat is geschikt voor programmeurs zoals de TL866II Plus, RT809H, RT809F en andere die DIP8-voeten ondersteunen. Het is belangrijk dat de gebruiker vóór aankoop de specifieke compatibiliteit met zijn apparatuur controleert.

Inhoud van de verpakking:

1 x WSON8 naar DIP8 programmeer-adapterplaat.

Deze plaat is een praktische oplossing voor wie WSON8-, QFN8-, DFN8- en MLF8-chipbehuizingen naar een DIP8-formaat wil aanpassen, waardoor het programmeren en hanteren van deze elektronische componenten met standaardapparatuur eenvoudiger wordt.

Compatibel met QFN8/WSON8-chips van 8mmx6mm en 6mmx5mm
Heeft 8 pinnen voor DIP8-aansluiting
Compacte afmetingen: 1.3x2.5 cm
Licht gewicht: 1 gram
Maakt het mogelijk om één FLASH-chip tegelijk te solderen
Compatibel met TL866II Plus, RT809H, RT809F programmeurs

Klantvragen & Antwoorden

Welke fysieke en elektrische aansluiting biedt de printplaat aan de programmeur of emulator?

Deze printplaat zet de WSON8/QFN8/DFN8-behuizing om naar een standaard DIP8-formaat via een rij pinnen met 2,54 mm pitch, compatibel met sockets en prototypingboards voor DIP8. De originele elektrische pinout van de chip blijft ongewijzigd.

Zijn er elektrische beperkingen zoals maximale spanning, stroom of ESD tijdens gebruik van de adapterprint?

De print heeft geen actieve componenten en geen extra ESD-bescherming. De baan ondersteunt tot 1 A en 24 V onder standaardomstandigheden, maar het wordt aanbevolen in ESD-vrije omgevingen te werken en de limieten van de aangesloten chips te controleren, aangezien de print geen extra elektrische bescherming biedt.

Met welke programmeurs is deze adapterplaat compatibel?

Hij is compatibel met programmeurs zoals TL866II Plus, RT809H, RT809F en andere die DIP8-voeten ondersteunen.

Hoeveel chips kunnen er tegelijk op deze plaat worden gesoldeerd?

De adapterplaat maakt het alleen mogelijk om één FLASH-chip tegelijk te solderen.

Welke behuizingen ondersteunt deze adapterplaat?

Hij ondersteunt QFN8-, DFN8-, WSON8- en MLF8-behuizingen in 8mmx6mm en 6mmx5mm.

Wat zijn de afmetingen van de adapterplaat?

De afmetingen zijn 1.3x2.5 cm (0.51x0.98 inches).

Is deze plaat geschikt voor reparatieprojecten in de elektronica?

Ja, hij is ideaal voor reparatie en onderhoud van apparaten die chips met compatibele behuizingen gebruiken.
