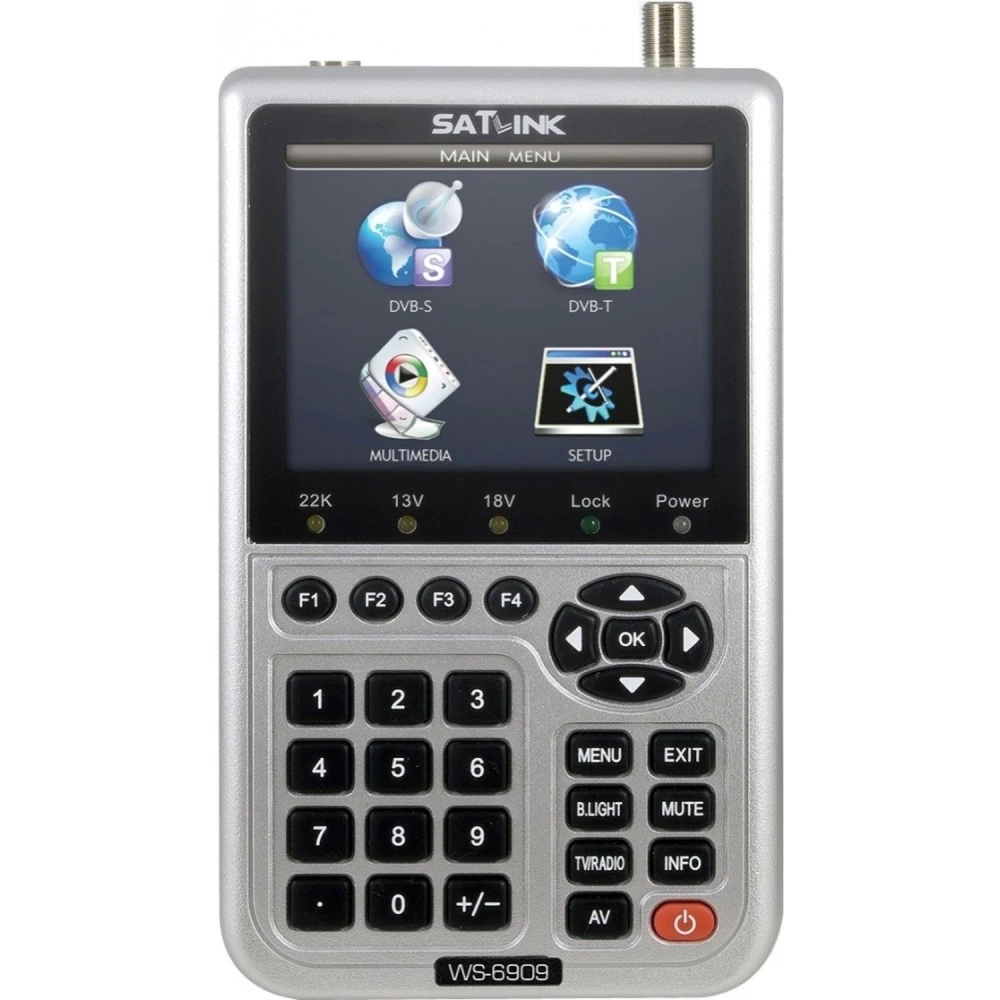

Satlink WS-6909 digitale tv-signaalmeter voor DVB-T en DVB-S
Merk: Satlink
IVA inbegrepen (Excl. btw: 164,00€)
De Satlink WS-6909 digitale tv-signaalmeter is een professioneel hulpmiddel voor het meten en analyseren van digitale signalen in DVB-T (Digitale Terrestrische Televisie) en DVB-S (satelliettelevisie) systemen. Dit apparaat is ideaal voor technici en installateurs die de kwaliteit en correcte werking van digitale tv-signalen willen waarborgen.

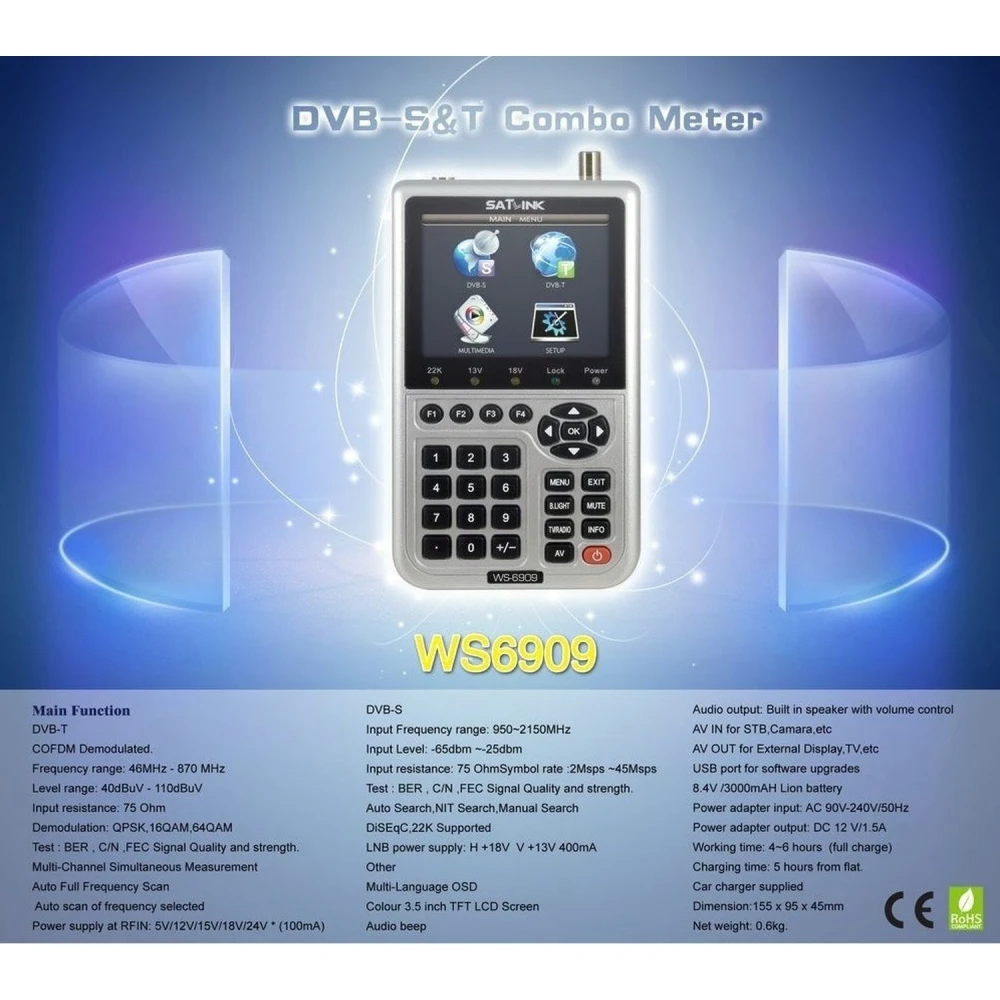

Belangrijkste kenmerken:
- DVB-T frequentiebereik: 46-870 MHz, met signaalniveau van 40-110 dBuV en een ingangsimpedantie van 75 ohm.
- DVB-T demodulatie: Compatibel met QPSK, 16QAM en 64QAM, met ondersteuning voor 2K- en 8K-modi.
- DVB-T metingen: BER (Bit Error Rate), C/N (carrier-to-noise ratio), signaalkwaliteit, FEC (Forward Error Correction) en signaalsterkte.
- DVB-S frequentiebereik: 950-2150 MHz, met ingangsniveau van -65 dBm tot -25 dBm en een ingangsimpedantie van 75 ohm.
- DVB-S demodulatie: QPSK met symboolsnelheid van 2 Msps tot 45 Msps.
- DVB-S metingen: BER, C/N, signaalkwaliteit, FEC en sterkte.
- Extra functies: Automatische en handmatige NIT-zoekfunctie, compatibiliteit met DiSEqC 1.0, 1.1, 1.2 en USALS, LNB-voeding (13/18 V, 400 mA), en voeding op RFIN met meerdere spanningen (5V tot 24V).
- Oplaadbare batterij: 3000 mAh lithium-ion met spanning van 8.4V, gebruiksduur van 4-6 uur en oplaadtijd van 5 uur. Inclusief autolader en AC 90-240 V adapter.
- Geheugen: 16 MB SDRAM en 8 MB Flash voor opslag en verwerking.
- Seriële verbinding: USB voor gegevensoverdracht en updates.
- Compacte afmetingen: 155 x 95 x 45 mm, waardoor hij gemakkelijk mee te nemen en op locatie te gebruiken is.
Typische toepassingen:
- Installatie en afstelling van antennes voor digitale terrestrische en satelliettelevisie.
- Diagnose en probleemoplossing bij DVB-T- en DVB-S-signalen.
- Gelijktijdige meting van meerdere kanalen voor efficiënte analyse.
- Controle van signaalkwaliteit bij professionele installaties en onderhoud.
Compatibiliteit: Compatibel met digitale tv-systemen DVB-T (TDT) en DVB-S, inclusief COFDM- en QPSK-modulatietechnologieën. Geschikt voor signaalanalyse in zowel thuis- als professionele omgevingen.
Deze signaalmeter is een essentieel hulpmiddel voor technici die precisie en functionaliteit nodig hebben bij het meten van digitale signalen voor terrestrische en satelliettelevisie, en zorgt voor optimale installaties en een goede ontvangstkwaliteit.
- DVB-T frequentiebereik: 46-870 MHz met signaalniveau 40-110 dBuV
- DVB-T demodulatie compatibel met QPSK, 16QAM en 64QAM
- Nauwkeurige metingen: BER, C/N, signaalkwaliteit, FEC en sterkte
- DVB-S frequentiebereik: 950-2150 MHz met ingangsniveau -65 tot -25 dBm
- Automatische en handmatige NIT-zoekfunctie voor DVB-S
- Compatibel met DiSEqC 1.0, 1.1, 1.2 en USALS
- Oplaadbare 3000 mAh lithium-ion batterij met 4-6 uur gebruiksduur
- Intern geheugen van 16 MB SDRAM en 8 MB Flash
- USB-verbinding voor gegevensoverdracht en updates
- Compacte afmetingen: 155 x 95 x 45 mm, gemakkelijk mee te nemen
Klantvragen & Antwoorden
Quins tipus de senyals pot mesurar i analitzar el Satlink WS-6909 i quins avantatges aporta davant de mesuradors només terrestres o només satel·litals?
El Satlink WS-6909 permet mesurar i analitzar senyals tant de TV digital terrestre DVB-T (TDT, COFDM) com de satèl·lit DVB-S, cosa que facilita la feina en instal·lacions mixtes sense necessitat de dos equips. Admet demodulació QPSK, 16QAM i 64QAM, amb rang de freqüència de 46–870 MHz en terrestre i 950–2150 MHz en satèl·lit, cobrint la majoria d’estàndards actuals. En comparació amb mesuradors dedicats, aporta versatilitat, tot i que pot mancar de funcions avançades específiques de models professionals molt enfocats a un sol tipus de senyal.
Quines són les dimensions, el pes i el contingut exacte de la caixa del producte?
El Satlink WS-6909 té unes dimensions aproximades de 180 × 95 × 48 mm i un pes d’uns 0.5 kg. El paquet sol incloure: el mesurador WS-6909, carregador de corrent, cable coaxial curt de prova, corretja o funda de transport i manual d’usuari. Pot variar segons el distribuïdor, per la qual cosa es recomana revisar el llistat d’accessoris en comprar-lo.
Necessita font d’alimentació externa per funcionar i quina compatibilitat elèctrica ofereix amb LNB de satèl·lit?
El mesurador incorpora bateria recarregable per a ús portàtil. Pot subministrar alimentació directa des de l’entrada RFIN a dispositius com LNB, admetent 5V, 12V, 15V, 18V o 24V (màxim 100 mA), compatible amb la majoria de LNB estàndard i dispositius actius d’antena. És important verificar que la càrrega no superi el corrent màxim especificat per evitar sobrecàrregues.
L’equip permet mesurar paràmetres tècnics com BER, relació C/N i força de senyal, i quins són els seus rangs operatius?
Sí, el WS-6909 mesura paràmetres clau com BER (Bit Error Rate), relació portadora-soroll (C/N), força i qualitat de senyal tant en DVB-T com en DVB-S. Opera eficaçment en un rang de nivell d’entrada de 40–110 dBμV en terrestre i de -65 dBm a -25 dBm en satèl·lit, cobrint les necessitats d’instal·lació i ajust fi en entorn residencial i semiprofessional.
Quins elements de seguretat i normativa incorpora, i com es compara amb dispositius de gamma superior en robustesa i protecció?
El WS-6909 compleix amb estàndards elèctrics bàsics CE per a equips electrònics, però, per la seva categoria portàtil i preu, no disposa de blindatges reforçats contra EMI ni de proteccions avançades contra descàrrega per sobretensió a les entrades. Els dispositius de gamma superior poden incloure més robustesa, protecció ESD i certificacions addicionals d’entorn professional. Es recomana manipular el mesurador seguint bones pràctiques i evitar connexions en entorns sense descàrrega adequada.
What types of signals can the Satlink WS-6909 measure and analyse, and what advantages does it offer over terrestrial-only or satellite-only meters?
The Satlink WS-6909 can measure and analyse both digital terrestrial TV DVB-T (DTT, COFDM) and satellite DVB-S signals, making it easier to work on mixed installations without needing two devices. It supports QPSK, 16QAM and 64QAM demodulation, with a frequency range of 46–870 MHz for terrestrial and 950–2150 MHz for satellite, covering most current standards. Compared with dedicated meters, it offers versatility, although it may lack some advanced functions specific to professional models focused on just one signal type.
What are the dimensions, weight and exact contents of the box?
The Satlink WS-6909 has approximate dimensions of 180 × 95 × 48 mm and weighs around 0.5 kg. The package usually includes: the WS-6909 meter, mains charger, short test coaxial cable, strap or carry case and user manual. This may vary by distributor, so it is recommended to check the accessories list when purchasing.
Does it need an external power supply to operate and what electrical compatibility does it offer with satellite LNBs?
The meter includes a rechargeable battery for portable use. It can supply power directly from the RFIN input to devices such as LNBs, supporting 5V, 12V, 15V, 18V or 24V (maximum 100 mA), compatible with most standard LNBs and active antenna devices. It is important to check that the load does not exceed the specified maximum current to avoid overload.
Can the unit measure technical parameters such as BER, C/N ratio and signal strength, and what are its operating ranges?
Yes, the WS-6909 measures key parameters such as BER (Bit Error Rate), carrier-to-noise ratio (C/N), signal strength and signal quality in both DVB-T and DVB-S. It operates effectively with an input level range of 40–110 dBμV for terrestrial and -65 dBm to -25 dBm for satellite, covering residential and semi-professional installation and fine-tuning needs.
What safety features and standards does it include, and how does it compare with higher-end devices in robustness and protection?
The WS-6909 complies with basic CE electrical standards for electronic equipment, but due to its portable category and price, it does not have reinforced EMI shielding or advanced overvoltage protection on the inputs. Higher-end devices may include greater robustness, ESD protection and additional professional-grade certifications. It is recommended to handle the meter following good practice and avoid connections in environments without proper discharge protection.
