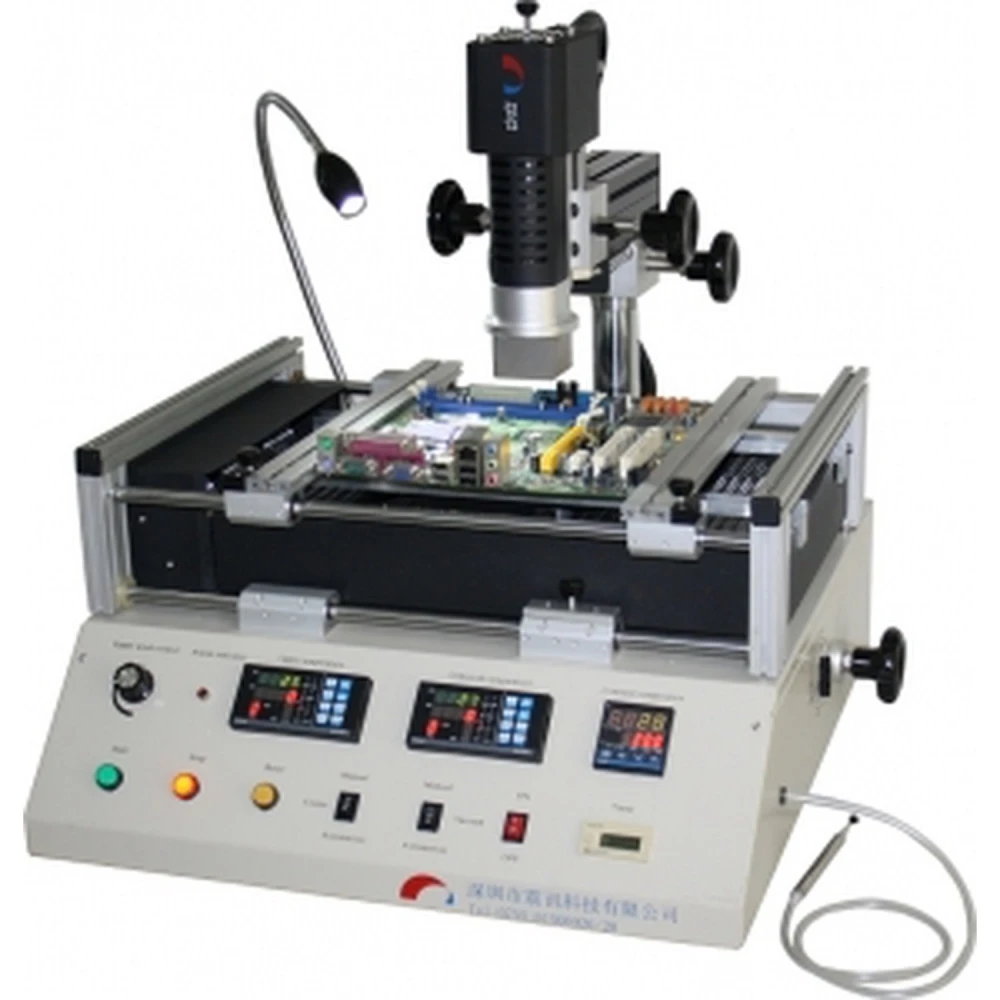

Zhenxun ZX-C2 reballingstation: professionele precisie voor BGA
Merk: ZHENXUN
IVA inbegrepen (Excl. btw: 1.200,00€)
De Zhenxun ZX-C2 Reballingstation is een professionele tool ontworpen voor reballing en reparatie van BGA-componenten op PCB-platen. Het geavanceerde systeem met onafhankelijke thermische regeling in drie zones garandeert uitzonderlijke precisie tijdens het soldeer- en desoldeerproces, met betrouwbare en hoogwaardige resultaten.
Belangrijkste kenmerken:
- Onafhankelijke temperatuurregeling in drie zones voor een nauwkeurigere afstelling.
- Boven- en onderverwarmers van hoogwaardige materialen die de luchtstroom en temperatuur van de hete lucht nauwkeurig regelen.

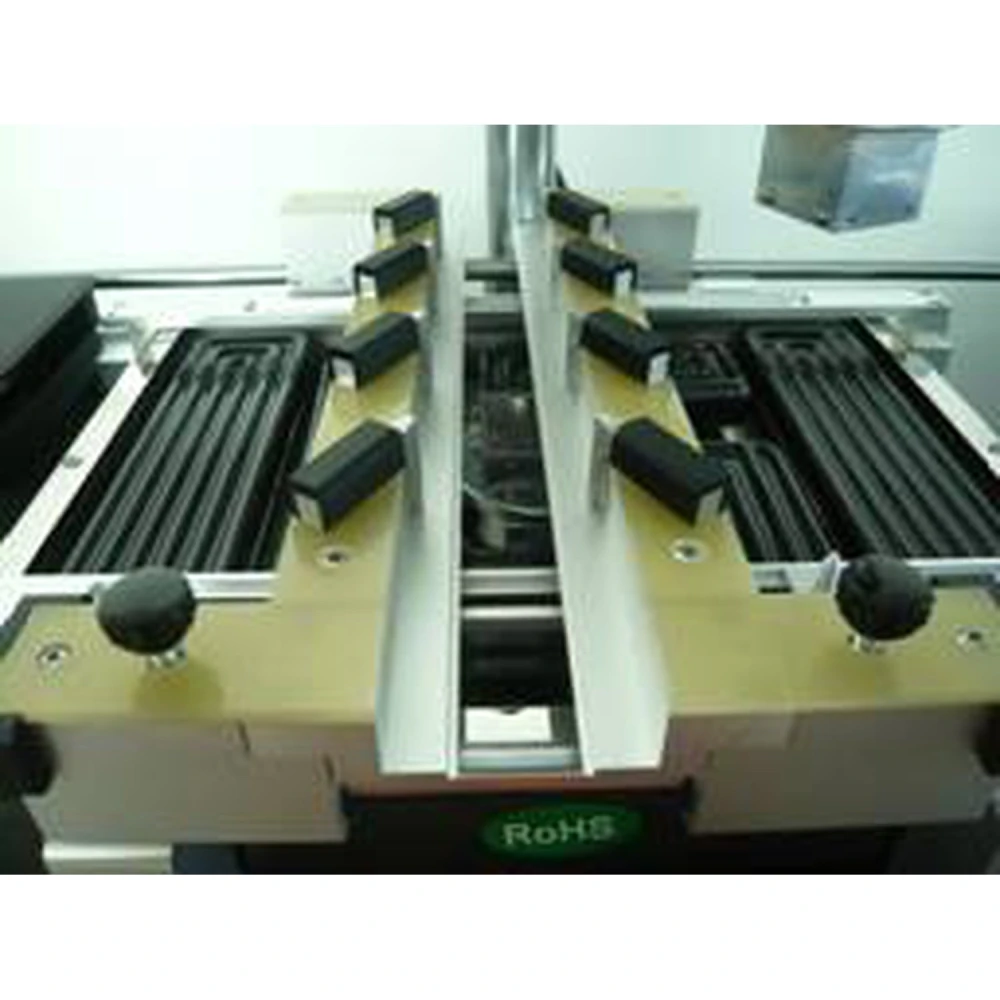

- Infrarood verwarmingsplaat voor efficiënte voorverwarming.
- Gesegmenteerde temperatuurregeling in 8 niveaus voor op- en afbouw, met opslag voor maximaal 10 aangepaste temperatuurcurves.
- Oververhittingsbeveiliging in de eerste twee zones om schade aan de plaat te voorkomen.
- Ventilator met groot volume voor snelle koeling na het solderen, om vervorming van de PCB te voorkomen.
- Temperatuurzone verstelbaar in meerdere richtingen en 360 graden draaibaar voor eenvoudig gebruik.

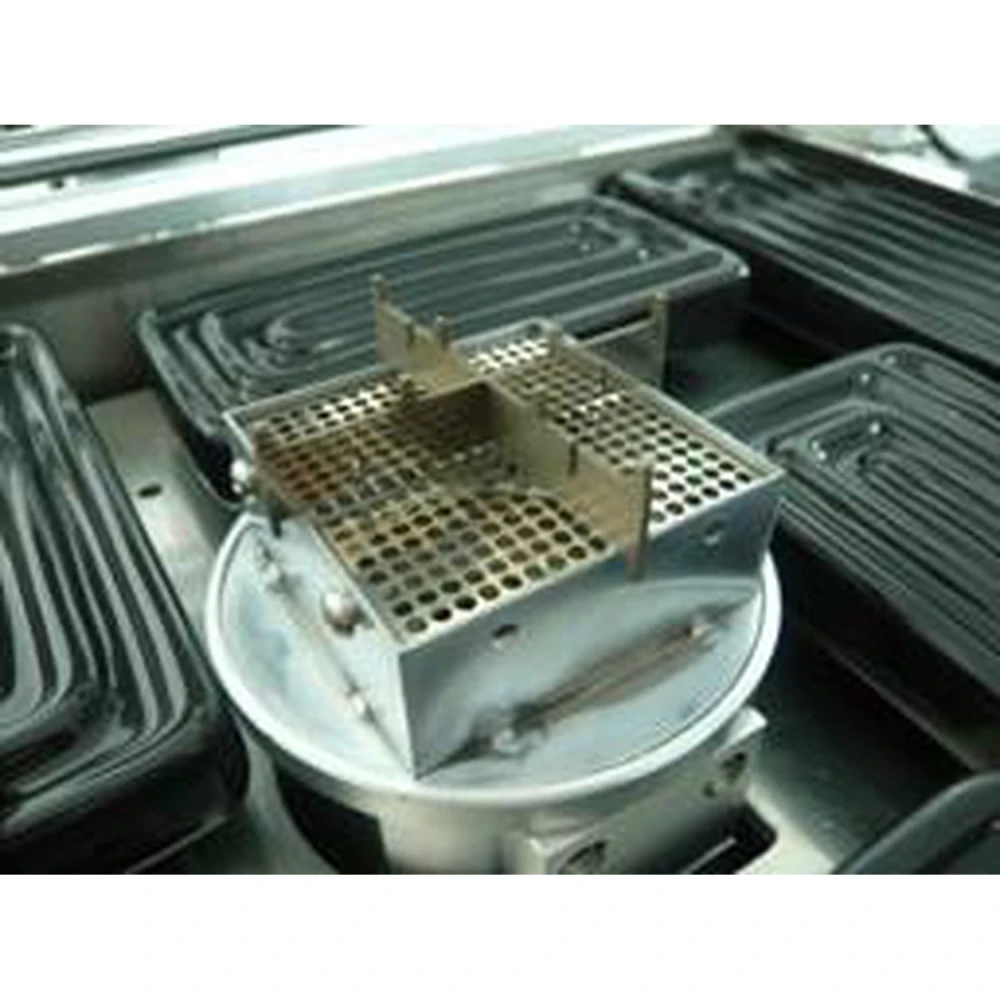

- Verwisselbare en draaibare hete-luchtmondstukken voor verschillende formaten en typen componenten.

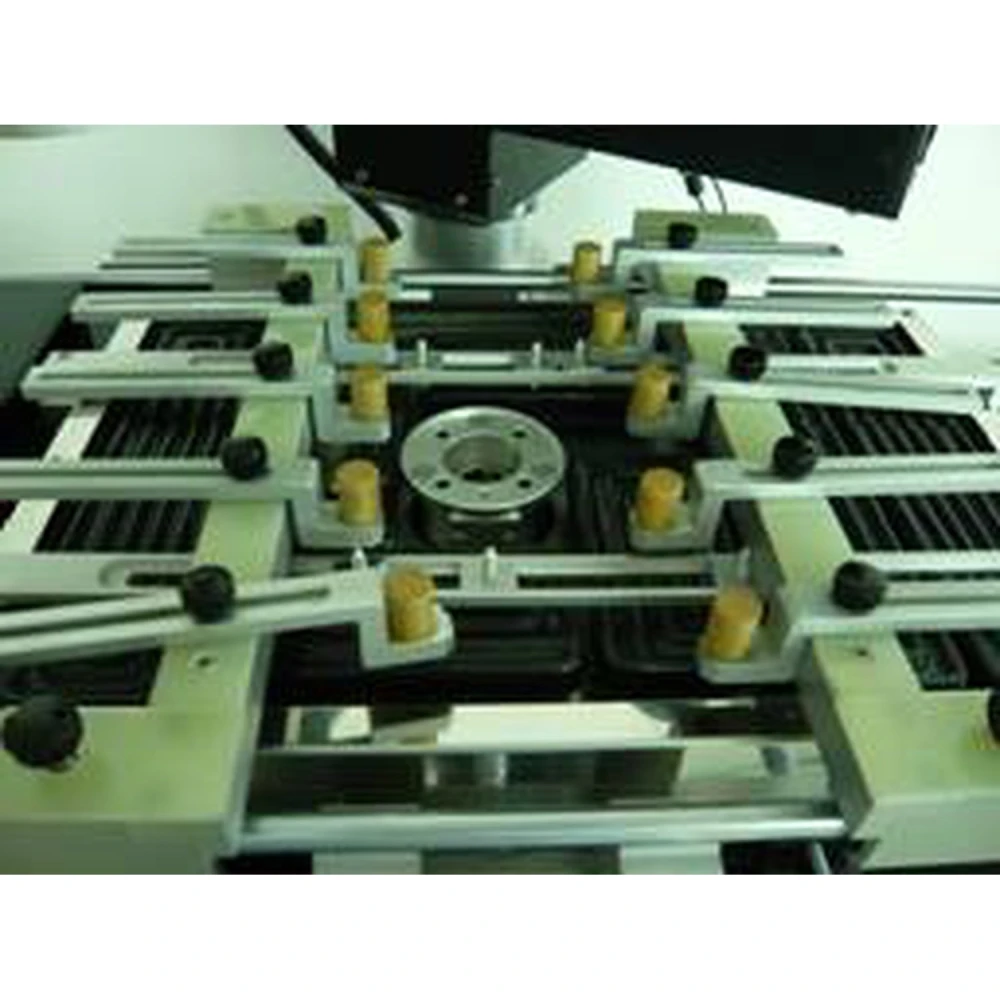

- Verstelbare kaken om botsingen met componenten tijdens het proces te voorkomen.
- Hittebestendige steun om de werkpositie te beschermen.
- Geluidssignaal na voltooiing van het soldeer- of desoldeerproces.
- Handmatige vacuümzuigpen voor veilige en comfortabele handling van BGA's.
Technische specificaties:
- Maximale PCB-afmeting: 330 × 320 mm
- PCB-dikte: 0.1 a 5 mm
- Temperatuurregeling: K-type thermokoppel met gesloten-lus PID-regeling
- PCB-positioneringsmodus: Extern
- Onderste voorverwarming: Infrarood 2400W
- Hoofdverwarmers (boven + onder): Hete lucht 800W + 800W
- Voeding: Eenfase 220V, 50/60Hz, 4.0KVA
- Afmetingen: 550 × 530 × 550 mm
- Geschat gewicht: 37 kg
Typische toepassingen: Deze station is ideaal voor technici en professionals die reparaties en onderhoud uitvoeren aan elektronische platen met BGA-, CBGA- en andere behuizingstypen. Het ontwerp maakt het mogelijk om te werken met platen van verschillende formaten en diktes, wat reparaties vergemakkelijkt in sectoren zoals telecom, IT en industriële elektronica.
Compatibiliteit: Compatibel met een breed scala aan PCB's en BGA-componenten, inclusief grote BGA's en CBGA's. Dankzij het afstelsysteem en de verwisselbare mondstukken kan de station worden aangepast aan verschillende werkvereisten.
Momenteel is het product niet op voorraad. We raden aan alternatieven te bekijken of contact op te nemen met ons team voor persoonlijk advies.
- Onafhankelijke thermische regeling in drie zones voor maximale precisie
- Boven- en onderverwarmers met nauwkeurige regeling van temperatuur en luchtstroom
- Infrarood verwarmingsplaat voor efficiënte voorverwarming
- Opslag van maximaal 10 aangepaste temperatuurcurves
- Oververhittingsbeveiliging in de hoofdzones
- Ventilator met hoge capaciteit voor snelle en veilige koeling van de PCB
- Verstelbare en 360° draaibare temperatuurzone voor meer gebruiksgemak
- Verwisselbare en draaibare hete-luchtmondstukken
- Verstelbare kaken om schade aan componenten te voorkomen
- Handmatige zuigpen voor veilige handling van BGA's
Klantvragen & Antwoorden
Quins beneficis ofereix el sistema de control de temperatura de tres zones independents a l’estació de reballing Zhenxun ZX-C2 davant d’estacions d’una sola zona?
El sistema de tres zones independents permet un control més precís i gradual de l’escalfament en diferents àrees de la PCB, reduint el risc de deformació del substrat i de sobreescalfament de components sensibles. Això es tradueix en una millor qualitat de retraball BGA i una menor probabilitat de danys per temperatura, davant de sistemes d’una sola zona on la calor és menys dirigida.
Quines són les dimensions i el pes de l’estació, així com la mida màxima de PCB que admet?
La Zhenxun ZX-C2 admet PCB de fins a L330 × W320 mm i gruixos de 0,1 a 5 mm. El pes i les dimensions externes de l’estació no s’especifiquen a la documentació principal, però solen rondar els 30-40 kg i dimensions aproximades de 60 × 50 × 50 cm. Es recomana consultar el manual detallat del fabricant si la mida és crítica per al vostre entorn de treball.
La Zhenxun ZX-C2 requereix alguna configuració elèctrica especial o és compatible amb voltatges estàndard?
Aquest model normalment funciona a 220 V~240 V AC, 50/60 Hz, estàndard per a la majoria de tallers europeus i llatinoamericans. El consum típic està entre 3.000 i 4.000 W. És fonamental verificar la compatibilitat de voltatge abans de connectar-la, especialment en regions amb xarxes de 110 V, on caldria un transformador adequat.
Quins procediments de manteniment es recomanen per assegurar la durabilitat i l’exactitud tèrmica de l’estació?
Es recomana la neteja regular dels broquets i de les zones de ventilació, la calibració periòdica dels termoparells (K) i la revisió anual de l’electrònica de control. És important evitar l’acumulació de pols que afecti els ventiladors i comprovar possibles fuites de calor. Aquestes accions mantenen la precisió tèrmica i prolonguen la vida útil de l’equip.
Hi ha compatibilitat o limitacions per treballar amb PCB de diferents gruixos i quins marges s’admeten?
La ZX-D2 permet treballar amb PCB d’entre 0,1 mm i 5 mm de gruix, cobrint la majoria de plaques de consum i professionals. Cal ajustar els suports i la corba tèrmica per a gruixos extrems i assegurar-se que les dimensions (fins a 500 × 300 mm) no superin l’àrea útil.
What benefits does the three independent temperature zone control system in the Zhenxun ZX-C2 reballing station offer compared with single-zone stations?
The three independent zones allow more precise and gradual heating across different areas of the PCB, reducing the risk of substrate warping and overheating sensitive components. This results in higher-quality BGA rework and a lower likelihood of temperature-related damage, compared with single-zone systems where heat is less targeted.
What are the station's dimensions and weight, and what is the maximum PCB size it supports?
The Zhenxun ZX-C2 supports PCBs up to L330 × W320 mm and thicknesses from 0.1 to 5 mm. The weight and external dimensions of the station are not specified in the main documentation, but they are usually around 30-40 kg and approximately 60 × 50 × 50 cm. It is recommended to consult the manufacturer's detailed manual if size is critical for your workspace.
Does the Zhenxun ZX-C2 station require any special electrical setup, or is it compatible with standard voltages?
This model normally operates at 220 V~240 V AC, 50/60 Hz, standard for most European and Latin American workshops. Typical power consumption is between 3,000 and 4,000 W. It is essential to check voltage compatibility before connecting it, especially in regions with 110 V mains, where a suitable transformer would be required.
What maintenance procedures are recommended to ensure the station's durability and thermal accuracy?
Regular cleaning of nozzles and ventilation areas, periodic calibration of K thermocouples and an annual inspection of the control electronics are recommended. It is important to avoid dust build-up that could affect the fans and to check for possible heat leaks. These actions maintain thermal accuracy and extend the equipment's service life.
How does the ZX-C2 compare in thermal accuracy and programmable profile capability with similar stations from other brands?
The ZX-C2 stands out by offering 8 ramp segments and 8 soak segments per zone, with storage for up to 10 thermal profiles, thanks to its PID control via K thermocouple. This is competitive within the mid-to-high range of stations. Compared with competitors such as ACHI or Quick, the ZX-C2 offers comparable control, although some very high-end alternatives may include more sensor zones or advanced PC monitoring software.
