Draagbare LCR-meter TH2822A voor capacitantie en impedantie 100Hz-10kHz
Merk: Tonghui
IVA inbegrepen (Excl. btw: 155,00€)

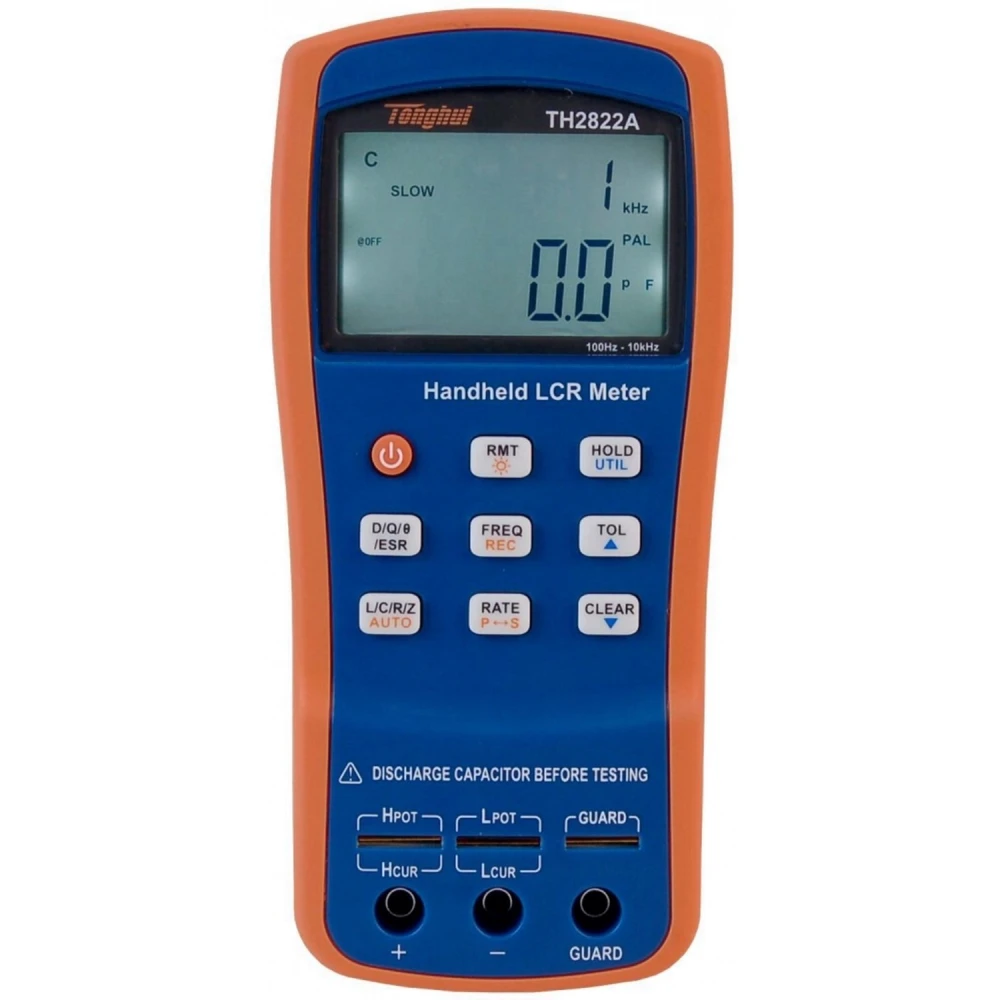

De draagbare LCR-meter TH2822A is een geavanceerd instrument dat is ontworpen om elektrische parameters zoals inductantie (L), capacitantie (C), weerstand (R) en impedantie (Z) met hoge nauwkeurigheid te meten. Uitgerust met een verlicht LCD-scherm dat primaire en secundaire parameters gelijktijdig weergeeft, maakt deze meter het snel en duidelijk aflezen van gegevens eenvoudig.
Het compacte en lichte ontwerp, met een tweekleurige behuizing, combineert esthetiek en functionaliteit, waardoor het gebruik comfortabel en efficiënt is. De TH2822A ondersteunt testfrequenties tot 10 kHz en biedt een resolutie voor dissipatiefactor (D) van 0.0001, wat uiterst nauwkeurige metingen mogelijk maakt.
Belangrijkste kenmerken
- Basisnauwkeurigheid van 0.25%
- Maximale testsignaalfrequentie: 10 kHz
- Resolutie van 40,000 counts voor primaire parameters
- Ultralage stroomopname: typisch 25 mA
- Intelligente Auto LCR-functie voor automatische metingen
- Snelle meetsnelheid: tot 4 metingen per seconde
- Innovatieve terminalconfiguratie: 5-terminal testslot en 3-terminal banaanstekker
- Automatische open- en kortsluitcorrectie
- Indicator voor lage batterij en instelbare automatische uitschakeling
- Mini-USB-interface compatibel met SCPI voor communicatie en afstandsbediening
Typische toepassingen
Deze meter is ideaal voor technici en hobbyisten die werken met elektronische componenten, vooral SMD-componenten, en maakt het mogelijk om capacitantie, impedantie en andere essentiële elektrische parameters nauwkeurig te meten voor diagnose en ontwikkeling van elektronische schakelingen.
Daarnaast vergemakkelijkt de compatibiliteit met 4-terminal Kelvin-tangen (modellen TH26009C en TH26029C) het meten van kleine componenten en componenten voor opbouwmontage.
Technische specificaties
- Gemeten parameters: L, C, R, Z, D, Q, ESR
- Equivalent circuits: serie en parallel
- Meetmodi: handmatig en automatisch
- Meetsnelheid: 4 metingen/seconde (snel), 1.5 metingen/seconde (langzaam)
- Tolerantiemodi: 1%, 5%, 10%, 20% (20% niet beschikbaar voor TH2822)
- Ingangsbeveiliging: zekering 0.1A / 250V
- Voeding: 9V alkalinebatterij (IEC 6LR61)
- Batterijduur: tot 16 uur met uitgeschakelde achtergrondverlichting
- Afmetingen: 190mm x 90mm x 41mm
- Gewicht: 350g
- Gebruiksomstandigheden: 0°C tot 40°C, relatieve vochtigheid tot 90%
- Veiligheids- en EMC-normen: IEC 61010-1:2001; IEC 61326-2-1:2005
Compatibiliteit en software
De TH2822A-meter bevat een Mini-USB-interface voor aansluiting op een pc, waardoor gegevenscommunicatie en afstandsbediening mogelijk zijn via de gratis FastAccess-software die beschikbaar is op de website van de fabrikant.
Beschikbaarheidsstatus
Dit product is momenteel niet op voorraad. We raden aan om toekomstige beschikbaarheid of alternatieve producten in onze winkel te bekijken.
- Basisnauwkeurigheid van 0.25% voor betrouwbare metingen
- Maximale testfrequentie van 10 kHz voor diverse toepassingen
- Verlicht LCD-scherm met dubbele weergave van parameters
- Ultralage energieverbruik, tot 16 uur continu gebruik
- Automatische functies voor snel en eenvoudig meten
- Mini-USB-interface voor pc-verbinding en bediening
- Automatische open- en kortsluitcorrectie voor extra nauwkeurigheid
- Compatibel met 4-terminal Kelvin-tangen voor SMD-componenten
Klantvragen & Antwoorden
Quins components principals puc mesurar amb el LCR Meter TH2822A i quins són els seus rangs de mesura?
El TH2822A permet mesurar inductància (L), capacitat (C) i resistència (R) de components passius. Els rangs típics abasten des de nanohenris (nH) fins a henris (H) per a la inductància, picofarads (pF) fins a milifarads (mF) per a la capacitat, i miliohms (mΩ) fins a megaohms (MΩ) per a la resistència, tot i que els valors exactes depenen de la configuració i de les proves específiques.
Quines opcions de connectivitat i transferència de dades ofereix aquest mesurador per registrar o analitzar resultats en un PC?
El mesurador TH2822A incorpora una interfície USB que facilita la transferència de dades i el control remot des d’un PC, permetent registrar i analitzar resultats mitjançant el programari compatible proporcionat pel fabricant.
Quina precisió de mesura té el TH2822A i en quines condicions varia aquesta especificació?
El TH2822A ofereix una precisió bàsica del 0,25%. Aquesta especificació pot variar en funció del rang seleccionat, la temperatura ambient (normalment garantida al voltant de 23 °C ±5 °C) i el tipus de component sota prova. Fora d’aquestes condicions, la precisió es pot veure lleugerament compromesa.
Quin és el temps d’ús continu amb bateries estàndard i quines alternatives hi ha si es necessita més autonomia?
Amb bateries estàndard, el TH2822A pot funcionar fins a 16 hores d’ús continu. Per a necessitats de més autonomia, la versió TH2822C admet bateries recarregables compatibles, ampliant la durada segons la capacitat d’aquestes.
Quin tipus de puntes o accessoris de prova s’inclouen a la caixa i quines opcions hi ha per a SMD?
L’equip pot incloure puntes de prova estàndard i, opcionalment, pinces Kelvin de 4 terminals. Per a la mesura de SMD, es recomanen els models de pinces TH26009C o TH26029C, que són compatibles però potser no venen inclosos en tots els kits; convé verificar el contingut en el moment de comprar.
Which main components can I measure with the TH2822A LCR Meter, and what are its measurement ranges?
The TH2822A can measure inductance (L), capacitance (C) and resistance (R) of passive components. Typical ranges cover from nanohenries (nH) to henries (H) for inductance, picofarads (pF) to millifarads (mF) for capacitance, and milliohms (mΩ) to megaohms (MΩ) for resistance, although exact values depend on the configuration and the specific tests.
What connectivity and data transfer options does this meter offer for recording or analysing results on a PC?
The TH2822A meter includes a USB interface that makes data transfer and remote control from a PC straightforward, allowing results to be recorded and analysed using the manufacturer’s compatible software.
What measurement accuracy does the TH2822A have, and under what conditions does this specification vary?
The TH2822A offers a basic accuracy of 0.25%. This specification may vary depending on the selected range, ambient temperature (typically guaranteed at around 23 °C ±5 °C), and the type of component under test. Outside these conditions, accuracy may be slightly affected.
What is the continuous operating time with standard batteries, and what alternatives are available if longer autonomy is required?
With standard batteries, the TH2822A can operate for up to 16 hours of continuous use. For greater autonomy, the TH2822C version supports compatible rechargeable batteries, extending runtime depending on their capacity.

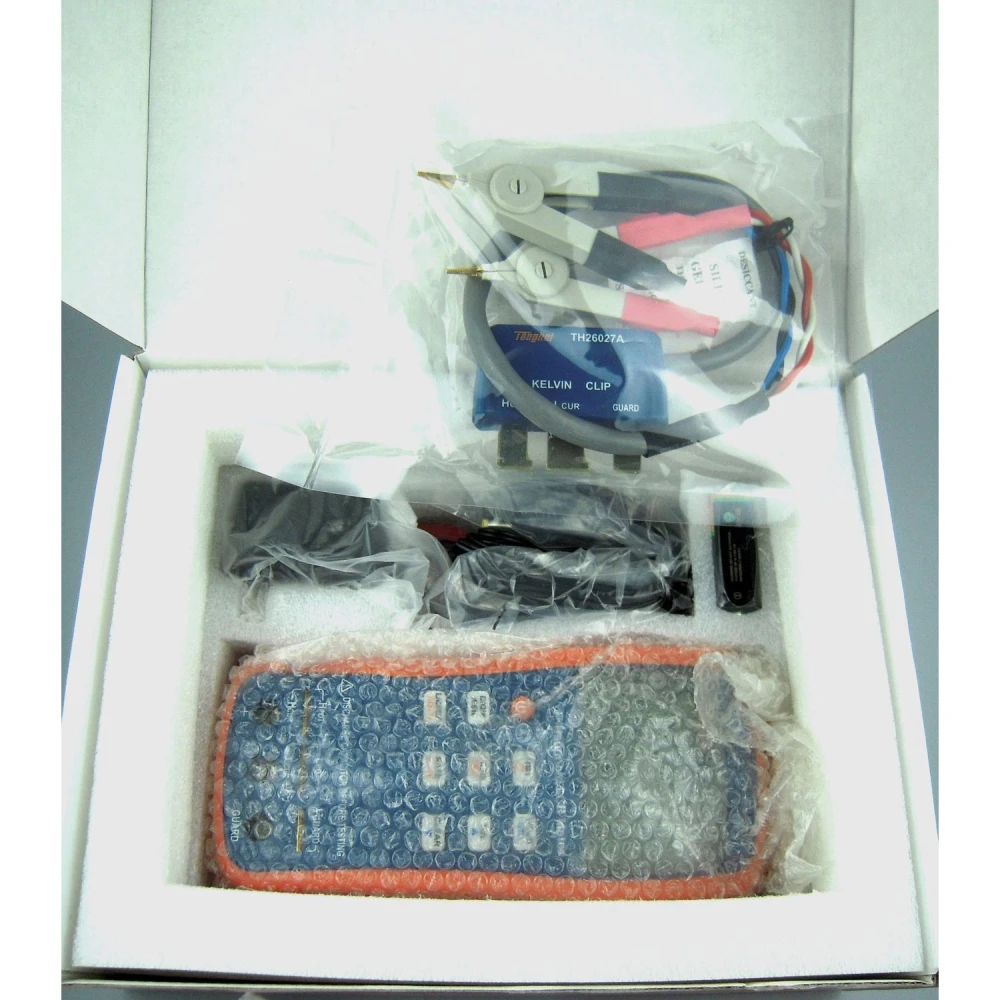

What type of test probes or accessories are included in the box, and what options are available for SMD?
The equipment may include standard test probes and, optionally, 4-terminal Kelvin clips. For SMD measurement, the TH26009C or TH26029C clip models are recommended; these are compatible but may not be included in all kits, so it is worth checking the contents at the time of purchase.
