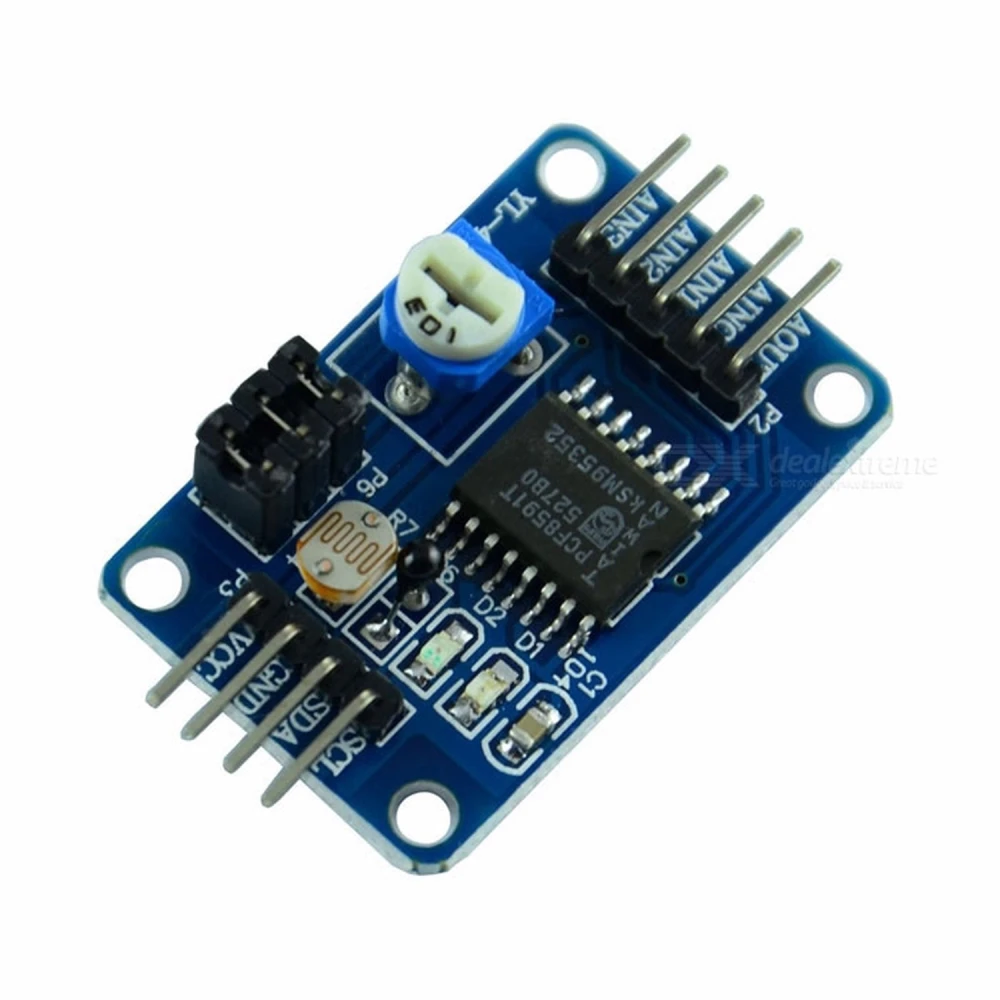

PCF8591 analoog-digitaal converter voor Arduino-projecten

De PCF8591 analoog-digitaal converter compatible Arduino is een essentiële module voor wie met microcontrollers werkt en analoge signalen efficiënt en betrouwbaar wil omzetten naar digitale signalen en omgekeerd. Deze module gebruikt de PCF8591-chip, die 8-bit AD/DA-conversie biedt met meerdere geavanceerde functies om de integratie in elektronische projecten te vergemakkelijken.

Belangrijkste kenmerken:

• Bedrijfsspanning: 2.5V tot 6V, geschikt voor diverse werkomgevingen.
• Laag stroomverbruik in stand-by: efficiënt voor projecten die energiebesparing vereisen.
• I2C-communicatie: seriële interface voor in- en uitvoer, waardoor aansluiting op Arduino en andere microcontrollers eenvoudiger wordt.
• Hardware-adressering: 3 pinnen om het I2C-adres in te stellen en conflicten op de bus te vermijden.
• Samplefrequentie: bepaald door de snelheid van de I2C-bus om aan verschillende behoeften te voldoen.
• Analoge ingangen: 4 programmeerbare ingangen die kunnen worden ingesteld als single-ended of differentiële ingangen.
• Automatische kanaalselectie: automatische incrementering om sequentieel uitlezen van signalen te vergemakkelijken.
• Analoge spanningsbereik: van VSS tot VDD, voor flexibele ingangssignalen.
• Ingebouwde sample-and-hold-circuit: om het signaal stabiel te houden tijdens de conversie.
• 8-bit AD/DA-conversie: met successive approximation voor hogere nauwkeurigheid.
• DAC-versterking: instelbare analoge uitgang voor toepassingen die analoge stuursignalen vereisen.

Technische specificaties en inhoud van de module:

• Module gebaseerd op de PCF8591-chip.
• Ondersteunt vier externe spanningsmeet-ingangen (0-5V).
• Inclusief geïntegreerde lichtsensor om de omgevingslichtintensiteit nauwkeurig te meten.
• Voorzien van een thermistor voor nauwkeurige meting van de omgevingstemperatuur.
• Heeft een blauwe potentiometer om de ingangsspanning van 0-5V aan te passen.
• LED-indicatoren voor voeding en DA-uitgang, voor eenvoudige visuele controle van de status en uitgang van de module.
• PCB-afmeting: 3.6 cm x 2.3 cm, met standaard dubbelzijdig ontwerp en 3 mm bevestigingsgaten voor eenvoudige montage.
• Inclusief 1 lichtsensor en 4 DuPont-kabels van 20 cm voor snelle aansluiting.

Typische toepassingen:

• Arduino-projecten die analoge signalen moeten uitlezen en genereren.
• Meten van analoge sensoren zoals temperatuur, licht of spanning.
• Automatisering en elektronische besturing met analoge en digitale signalen.
• Ontwikkeling van prototypes die efficiënte en compacte AD/DA-conversie nodig hebben.

Compatibiliteit: Deze module is compatibel met Arduino-borden en andere microcontrollers die I2C-communicatie ondersteunen, waardoor integratie in een breed scala aan elektronische projecten eenvoudig is.

De PCF8591 analoog-digitaal converter Arduino is een betaalbare en functionele oplossing voor wie precisie en gebruiksgemak zoekt bij signaalconversie. Het compacte ontwerp en de geavanceerde functies maken het een onmisbaar accessoire voor ontwikkelaars en elektronicaliefhebbers.

• Bedrijfsspanning: 2.5V tot 6V voor flexibiliteit in projecten.
• Laag stroomverbruik in stand-by voor energiezuinig gebruik.
• I2C-interface voor eenvoudige communicatie met Arduino en microcontrollers.
• Vier configureerbare analoge ingangen voor verschillende signaaltypes.
• Automatische kanaalselectie voor probleemloze sequentiële metingen.
• Inclusief lichtsensor en thermistor voor nauwkeurige omgevingsmetingen.
• LED-indicatoren voor voeding en DA-uitgang voor eenvoudige controle.
• Compact formaat van 3.6cm x 2.3cm met montagegaten voor veilige bevestiging.
• Inclusief DuPont-kabels voor snelle en eenvoudige aansluiting.
