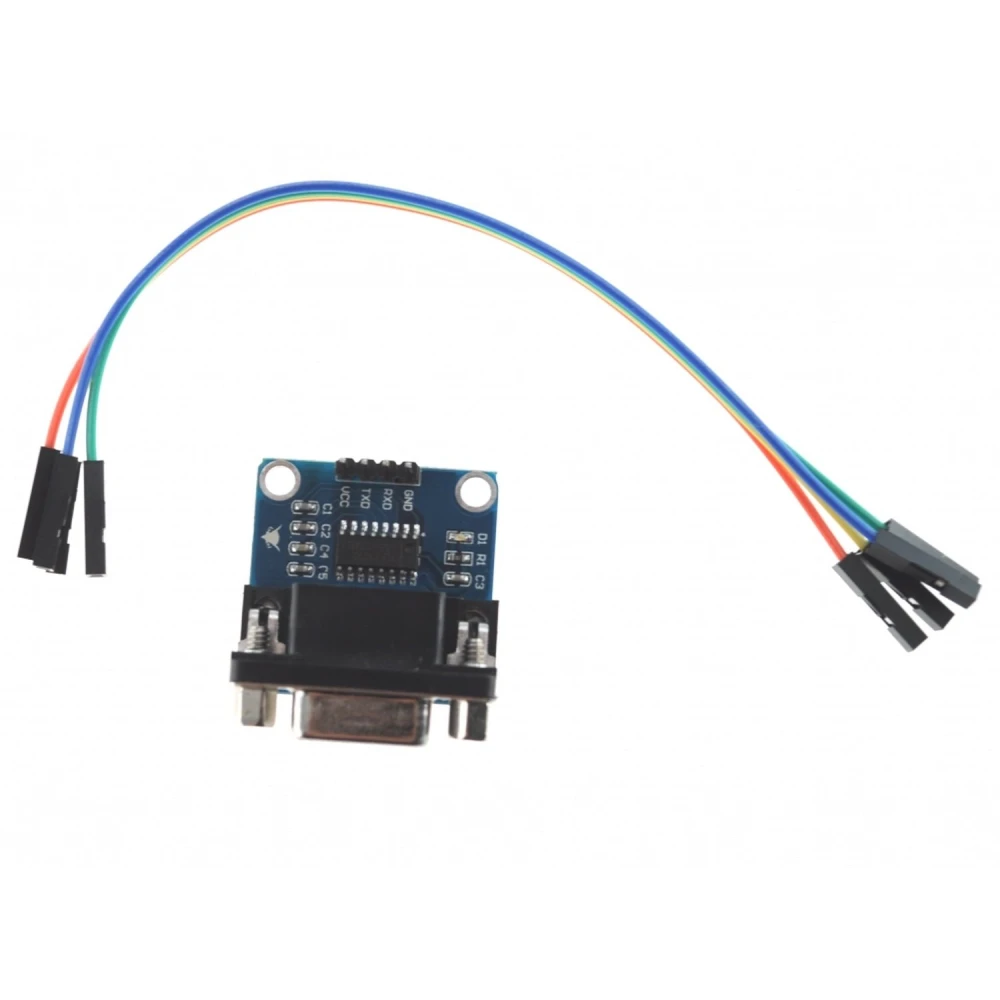

RS232 naar TTL MAX3232 converter - seriële en TTL-adapter
Merk: satkit
IVA inbegrepen (Excl. btw: 3,00€)
De RS232 naar TTL MAX3232 Converter is een adaptermodule die is ontworpen om de communicatie tussen apparaten die de RS232-standaard gebruiken en apparaten die werken met TTL-niveaus te vergemakkelijken, vooral in elektronica- en Arduino-projecten.
Belangrijkste kenmerken:
- Adaptermodule van RS232 naar TTL-niveaus.
- Maakt het mogelijk om een apparaat met RS232-seriële poort aan te sluiten op een apparaat dat werkt met TTL-niveaus.
- Compatibel met 3.3V TTL-logica, ideaal voor microcontrollers en Arduino-boards.
- Levert TX- en RX-signalen, plus voeding; geen flow control inbegrepen.
Technische specificaties:
- RS232-interface voor aansluiting op traditionele apparaten.
- TTL-uitgang compatibel met 3.3V-logica.
- Verzonden signalen: TX (transmissie) en RX (ontvangst).
- Voeding inbegrepen voor de TTL-zijde.
Typische toepassingen:
- Computers of apparaten met RS232-seriële poort verbinden met microcontrollers of Arduino-boards.
- Automatiserings- en regelprojecten die seriële communicatie tussen verschillende spanningsniveaus vereisen.
- Signaaladaptatie voor elektronicaontwikkeling en tests.
Compatibiliteit:
Deze converter is compatibel met apparaten die werken met 3.3V TTL-niveaus, zoals veel Arduino-boards en andere microcontrollers. Er is geen flow control aanwezig, dus het is belangrijk om deze beperking mee te nemen in toepassingen die dit vereisen.
De RS232 naar TTL MAX3232 converter is een essentieel hulpmiddel voor iedereen die met elektronica werkt en seriële signalen tussen verschillende spanningsstandaarden op een eenvoudige en efficiënte manier wil aanpassen.
- Adaptermodule van RS232 naar TTL-niveaus, compatibel met 3.3V-logica
- Maakt aansluiting mogelijk tussen apparaten met RS232-seriële poort en TTL-devices
- Levert TX- en RX-signalen en voeding, zonder flow control
- Ideaal voor projecten met Arduino en microcontrollers
- Vergemakkelijkt communicatie tussen verschillende seriële spanningsniveaus
Klantvragen & Antwoorden
Quin voltatge d’alimentació requereix el convertidor i quins són els seus límits operatius?
El convertidor RS232 a TTL amb xip MAX3232 funciona normalment amb una alimentació de 3,3 V a 5,5 V, essent 5 V el valor més habitual. Funciona de manera estable dins d’aquest rang, tant al costat d’entrada RS232 com en la conversió a lògica TTL compatible amb 3,3 V.
Quines són les dimensions físiques de l’adaptador i què inclou la caixa en comprar-lo?
El mòdul sol fer aproximadament 35 mm x 15 mm x 12 mm, amb un pes inferior a 10 g. La caixa normalment conté només l’adaptador muntat; cables o altres accessoris no solen estar inclosos, de manera que s’han de comprar a part si calen.
Com es fa la connexió del convertidor a una placa com Arduino i quines precaucions cal prendre?
La connexió es fa unint el pin TX del mòdul al RX d’Arduino, i RX del mòdul al TX d’Arduino, a més de la massa (GND). És fonamental assegurar que l’alimentació estigui dins dels paràmetres acceptats i evitar invertir les connexions per prevenir danys elèctrics.
Com es compara aquest convertidor amb altres adaptadors USB a TTL en termes de compatibilitat i ús?
Aquest model converteix específicament senyals RS232 (±12 V normalment) a TTL 3,3 V, cosa que el fa útil per a equips antics amb port sèrie. Els adaptadors USB a TTL ofereixen a més la interfície USB, per la qual cosa són preferibles si el PC destinatari no té port RS232. Aquest convertidor és més simple però menys versàtil en escenaris moderns.
What supply voltage does the converter require, and what are its operating limits?
The RS232 to TTL converter with MAX3232 chip typically operates from a 3.3 V to 5.5 V supply, with 5 V being the most common value. It works stably within that range, both on the RS232 input side and in the conversion to 3.3 V-compatible TTL logic.
What are the physical dimensions of the adapter and what is included in the box when you buy it?
The module usually measures approximately 35 mm x 15 mm x 12 mm, with a weight of less than 10 g. The box normally contains only the assembled adapter; cables or other accessories are not usually included, so they must be purchased separately if needed.
How is the converter connected to a board such as Arduino, and what precautions should be taken?
The connection is made by linking the module TX pin to Arduino RX, and the module RX pin to Arduino TX, as well as ground (GND). It is essential to ensure the supply is within the accepted parameters and to avoid reversing connections to prevent electrical damage.
How does this converter compare with other USB to TTL adapters in terms of compatibility and use?
This model specifically converts RS232 signals (typically ±12 V) to 3.3 V TTL, making it useful for older equipment with a serial port. USB to TTL adapters also provide the USB interface, so they are preferable if the target PC does not have an RS232 port. This converter is simpler but less versatile in modern scenarios.
What supply voltage does the converter require, and what are its operating limits?
The RS232 to TTL converter with MAX3232 chip typically operates with a supply of 3.3 V to 5.5 V, with 5 V being the most common value. It works reliably within that range, both on the RS232 input side and in the conversion to TTL logic compatible with 3.3 V.
What are the physical dimensions of the adapter and what is included in the box when purchased?
The module usually measures approximately 35 mm x 15 mm x 12 mm, with a weight of less than 10 g. The box normally contains only the assembled adapter; cables or other accessories are usually not included, so they must be purchased separately if needed.
