HMC5883L GY271 3-assige magnetometer kompasmodule voor Arduino

L’HMC5883L destaca pel seu baix consum energètic, alta resolució (5 mGauss) i precisió de ±2°, cosa que facilita aplicacions on la resposta ràpida i l’estalvi d’energia són clau. Davant d’alternatives com el QMC5883 o el MPU9250, es prefereix quan la compatibilitat I2C estàndard i la simplicitat d’integració són prioritàries, tot i que el seu rang de mesura (±1,3–8 Gauss) pot ser inferior al de sensors per a entorns d’alt camp magnètic.

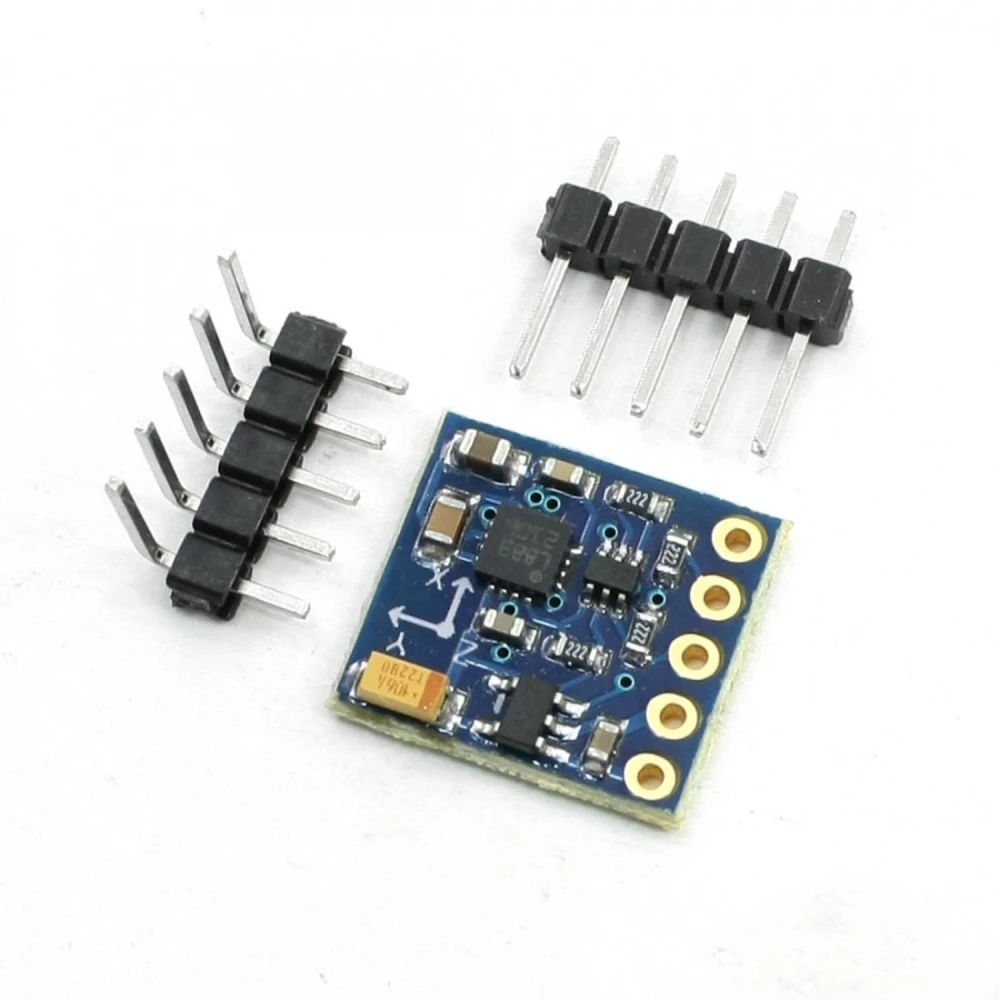

El mòdul mesura 14 mm x 15 mm, és molt compacte i lleuger; el seu pes típic és inferior a 5 g. El paquet inclou el sensor principal GY-271 amb xip HMC5883L i dues tires de pins (una recta i una altra en angle de 90°) per a opcions flexibles de muntatge en protoboard o PCBs.

El mòdul funciona amb una alimentació de 3 V a 5 V DC, de manera que és directament compatible amb la majoria de plaques Arduino, STM32 i altres microcontroladors d’aquests nivells lògics. El bus I2C requereix pull-up a SDA i SCL si no estan integrats a la placa. No s’han d’emprar voltatges fora d’aquest rang per evitar danys permanents.

Per a la màxima precisió es recomana fer una calibració 'hard iron' i 'soft iron' per compensar distorsions degudes a components metàl·lics propers i camps magnètics paràsits. Eviteu instal·lar-lo a prop de motors elèctrics o imants. Idealment, munteu el sensor en horitzontal i executeu rutines de calibratge a l’entorn definitiu del dispositiu.

L’HMC5883L és un dispositiu sòlid d’estat sense parts mòbils, per la qual cosa no requereix manteniment periòdic. La seva durabilitat supera els 10 anys en condicions normals (0–70°C, humitat < 85%). Es recomana evitar l’exposició a líquids i cops que puguin danyar la placa o les soldadures.

The HMC5883L stands out for its low power consumption, high resolution (5 mGauss) and accuracy of ±2°, making it suitable for applications where fast response and energy saving are key. Compared with alternatives such as the QMC5883 or MPU9250, it is preferred when standard I2C compatibility and simple integration are priorities, although its measurement range (±1.3–8 Gauss) may be lower than sensors designed for high magnetic field environments.

The module measures 14 mm x 15 mm, is very compact and lightweight; its typical weight is under 5 g. The package includes the main GY-271 sensor with HMC5883L chip and two pin headers (one straight and one 90-degree angled) for flexible mounting options on breadboards or PCBs.

The module operates from a 3 V to 5 V DC supply, so it is directly compatible with most Arduino, STM32 and other microcontroller boards at those logic levels. The I2C bus requires pull-ups on SDA and SCL if they are not already built into your board. Do not use voltages outside this range to avoid permanent damage.

For maximum accuracy, it is recommended to perform hard iron and soft iron calibration to compensate for distortions caused by nearby metal components and stray magnetic fields. Avoid installing it near electric motors or magnets. Ideally, mount the sensor horizontally and run calibration routines in the device's final environment.

The HMC5883L is a solid-state device with no moving parts, so it does not require periodic maintenance. Its service life exceeds 10 years under normal conditions (0–70°C, humidity < 85%). It is recommended to avoid exposure to liquids and impacts that could damage the board or solder joints.
