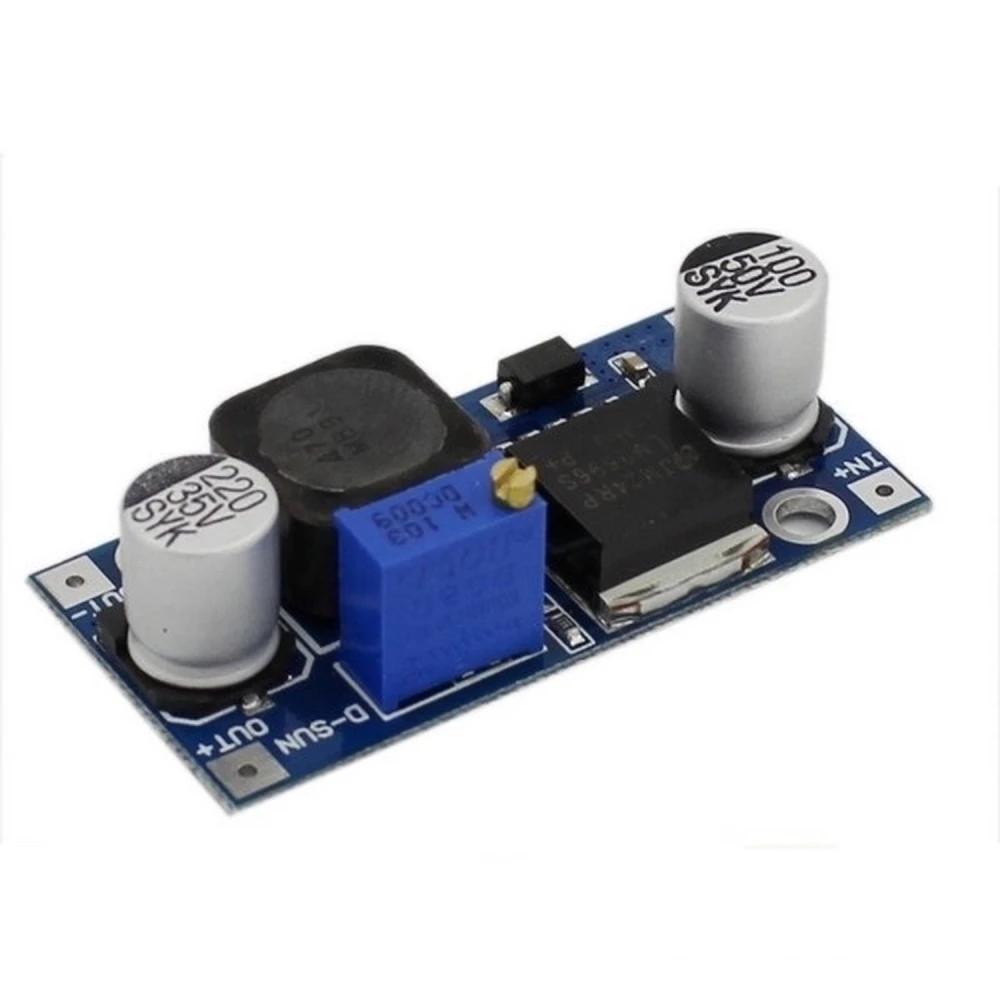

LM2596 DC-DC converter: instelbare spanningsregelaar voor elektronica en Arduino

Name: LM2596 DC-DC converter: instelbare spanningsregelaar voor elektronica en Arduino
Brand: satkit
SKU: H000301-LM259
Price: 2.42 EUR
Availability: InStock

Merk: satkit

Wees de eerste die dit product beoordeelt

2,42€

IVA inbegrepen (Excl. btw: 2,00€)

Nog maar 4 op voorraad - bestel snel!

Standaardlevering Wo, Apr 22 - Vr, Apr 24

Expresslevering Ma, Apr 20 - Di, Apr 21

30 dagen retour

Aantal

Gratis retourneren binnen 30 dagen

Beveiligde transactie

Gratis bezorging Bij bestellingen boven 300€

Eenvoudig retourneren 30 dagen retourbeleid

Veilig betalen 100% veilig afrekenen

Kwaliteitsgarantie Alleen originele producten

De LM2596 DC-DC converter is een Step Down (verlagende) spanningsregelaar waarmee je een instelbare uitgangsspanning tussen 1,25V en 30V kunt verkrijgen uit een voedingsbron met hogere spanning, van 4,5V tot 35V. Deze module wordt veel gebruikt in elektronica- en Arduino-projecten vanwege de hoge efficiëntie en het vermogen om tot 3A gelijkstroom te leveren met voldoende warmteafvoer.

Deze module is gebaseerd op de LM2596-regelaar, een schakelende regelaar. Dat betekent dat hij veel efficiënter is dan traditionele lineaire regelaars, vooral wanneer het verschil tussen ingangsspanning en uitgangsspanning groot is. De maximale efficiëntie kan oplopen tot 92%, wat warmteontwikkeling vermindert en de energieprestaties van het systeem verbetert.

Belangrijkste kenmerken

Instelbare uitgangsspanning: van 1,25V tot 30V DC.
Ingangsspanning: 4,5V tot 35V DC.
Maximale uitgangsstroom: 3A met koellichaam.
Rimpel op uitgangsspanning: 30mV, wat zorgt voor een stabiele en schone uitgang.
Schakelfrequentie: 150KHz voor efficiënte regeling.
Conversie-efficiëntie: tot 92%, met minimale energieverliezen.
Belastingsregeling: ±0,5% om constante spanningen onder verschillende belastingen te behouden.
Spanningsregeling: ±2,5% voor stabiliteit aan de uitgang.
Bedrijfstemperatuur: van -40ºC tot +85ºC.
Compacte afmetingen: 48mm x 23mm x 14mm, ideaal voor integratie in projecten.

Typische toepassingen

Deze converter is ideaal voor het voeden van op Arduino gebaseerde projecten en andere microcontrollers die een specifieke en stabiele spanning nodig hebben. Hij is ook handig voor het voeden van elektronische circuits die een geregelde en efficiënte voeding nodig hebben, zoals sensoren, communicatiemodules en draagbare apparaten.

Dankzij de instelbare spanning is hij eenvoudig aan te passen aan verschillende behoeften, wat experimenteren en het ontwikkelen van elektronische prototypes vergemakkelijkt.

Compatibiliteit

Compatibel met een breed scala aan DC-voedingen binnen het opgegeven spanningsbereik. Vooral handig in Arduino- en DIY-elektronica-projecten waar een geregelde en efficiënte voeding nodig is.

Instelbare uitgangsspanning van 1,25V tot 30V DC
Ingangsspanning van 4,5V tot 35V DC
Maximale uitgangsstroom van 3A met koellichaam
Hoge conversie-efficiëntie tot 92%
Lage uitgangsrimpel, 30mV voor een stabiel signaal
Schakelfrequentie van 150KHz
Belastingsregeling ±0,5% en spanning ±2,5%
Bedrijfstemperatuur van -40ºC tot +85ºC
Compacte afmetingen: 48mm x 23mm x 14mm

Klantvragen & Antwoorden

Quins avantatges ofereix aquest convertidor LM2596 davant dels reguladors lineals tradicionals en projectes amb Arduino?

El LM2596 utilitza regulació commutada (step-down), cosa que li permet assolir eficiències de fins al 92%, especialment útil en aplicacions on la diferència entre el voltatge d’entrada i de sortida és considerable. Això implica menys dissipació tèrmica i més autonomia en projectes alimentats amb bateries, en comparació amb reguladors lineals que converteixen l’excés d’energia en calor.

Fins a quin corrent real pot treballar el convertidor sense incorporar un dissipador de calor addicional?

Sense dissipador addicional, el corrent sostingut recomanat no hauria de superar aproximadament els 2 A, ja que a partir d’aquest llindar el LM2596 pot assolir temperatures que afectin negativament la seva vida útil i estabilitat. Per a corrents de fins a 3 A és indispensable reforçar la dissipació tèrmica.

Quins problemes habituals poden sorgir durant la instal·lació i com es poden evitar?

Errors freqüents inclouen invertir la polaritat d’entrada, ajustar el potenciòmetre fora del rang permès o sobrecarregar el mòdul (més enllà de 3 A). Aquestes situacions poden danyar el convertidor. Es recomana revisar sempre la polaritat, calibrar el voltatge amb un multímetre abans de connectar la càrrega i verificar que el corrent de consum de la càrrega no superi el límit especificat.

Aquest mòdul compleix alguna normativa de seguretat elèctrica específica o requereix consideracions especials per al seu ús en entorns certificats?

El LM2596 i aquest tipus de mòduls generalment no compten amb certificacions de seguretat elèctrica industrial (com CE, UL). Per a aplicacions crítiques o instal·lacions certificades es recomana validar la conformitat amb les normatives locals o utilitzar mòduls homologats, especialment si s’integren en productes finals comercialitzats.

What advantages does this LM2596 converter offer over traditional linear regulators in Arduino projects?

The LM2596 uses switch-mode regulation (step-down), allowing efficiencies of up to 92%, which is especially useful where the difference between input and output voltage is considerable. This means less heat dissipation and greater battery life in battery-powered projects, compared with linear regulators that turn excess energy into heat.

What real current can the converter handle without adding an extra heatsink?

Without an additional heatsink, the recommended sustained current should not exceed approximately 2 A, as beyond that threshold the LM2596 can reach temperatures that negatively affect its service life and stability. For currents up to 3 A, improved thermal dissipation is essential.

What common problems can arise during installation, and how can they be avoided?

Common mistakes include reversing the input polarity, adjusting the potentiometer outside the permitted range, or overloading the module (beyond 3 A). These situations can damage the converter. It is recommended to always check polarity, calibrate the voltage with a multimeter before connecting the load, and verify that the load current does not exceed the specified limit.

Does this module comply with any specific electrical safety standards, or does it require special considerations for use in certified environments?

The LM2596 and this type of module generally do not have industrial electrical safety certifications (such as CE or UL). For critical applications or certified installations, it is recommended to validate compliance with local regulations or use approved modules, especially if they are integrated into finished products for sale.

What advantages does this LM2596 converter offer over traditional linear regulators in Arduino projects?

The LM2596 uses switching regulation (step-down), allowing efficiencies of up to 92%, especially useful in applications where the difference between input and output voltage is considerable. This means less heat dissipation and greater battery life in battery-powered projects, compared with linear regulators that turn excess energy into heat.

What real current can the converter handle without adding an extra heatsink?

Without an additional heatsink, the recommended continuous current should not exceed approximately 2 A, as beyond that threshold the LM2596 can reach temperatures that negatively affect its service life and stability. For currents up to 3 A, improved thermal dissipation is essential.
