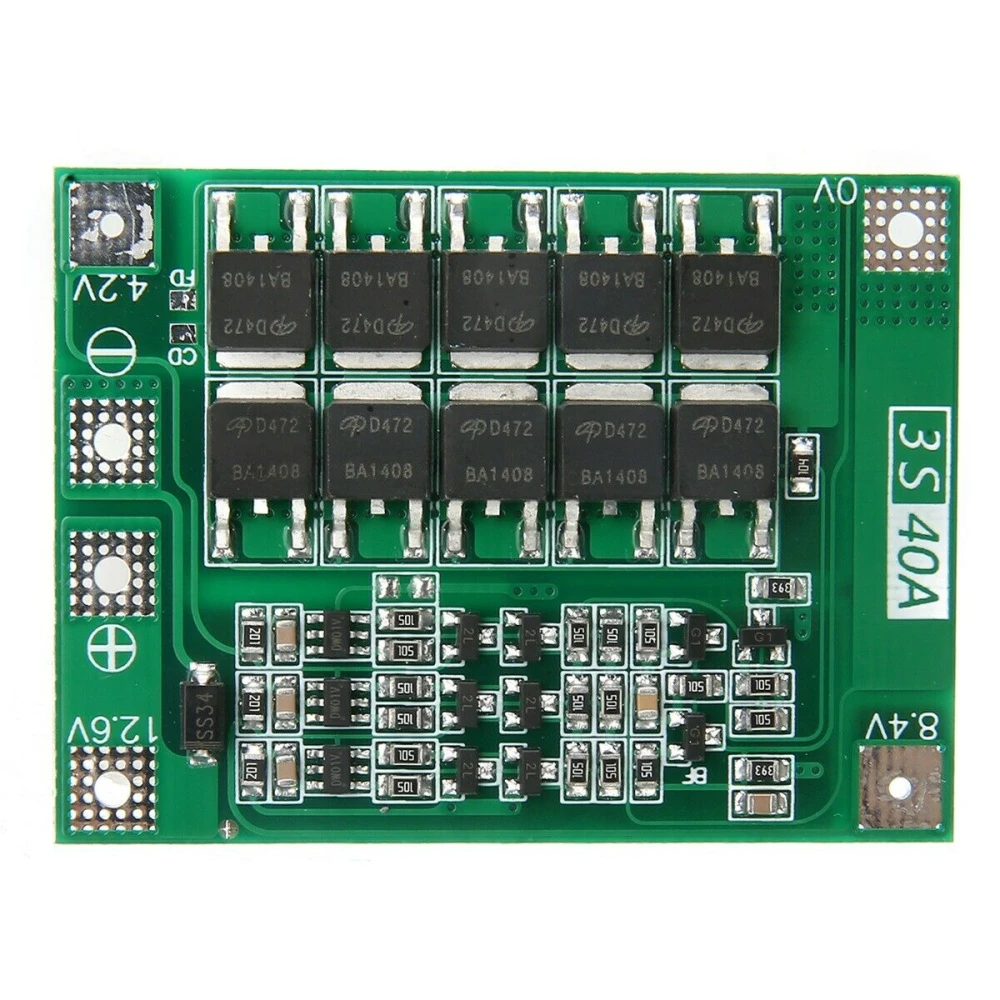

PCB-beschermingsplaat 3S 40A voor lithiumbatterij - verbeterde versie
Merk: satkit
3,03€
IVA inbegrepen (Excl. btw: 2,50€)
Op voorraad - Direct verzonden
Standaardlevering
Wo, Apr 22 - Vr, Apr 24
Expresslevering
Ma, Apr 20 - Di, Apr 21
30 dagen retour
Gratis retourneren binnen 30 dagen
Beveiligde transactie
Share:
Gratis bezorging
Bij bestellingen boven 300€
Eenvoudig retourneren
30 dagen retourbeleid
Veilig betalen
100% veilig afrekenen
Kwaliteitsgarantie
Alleen originele producten

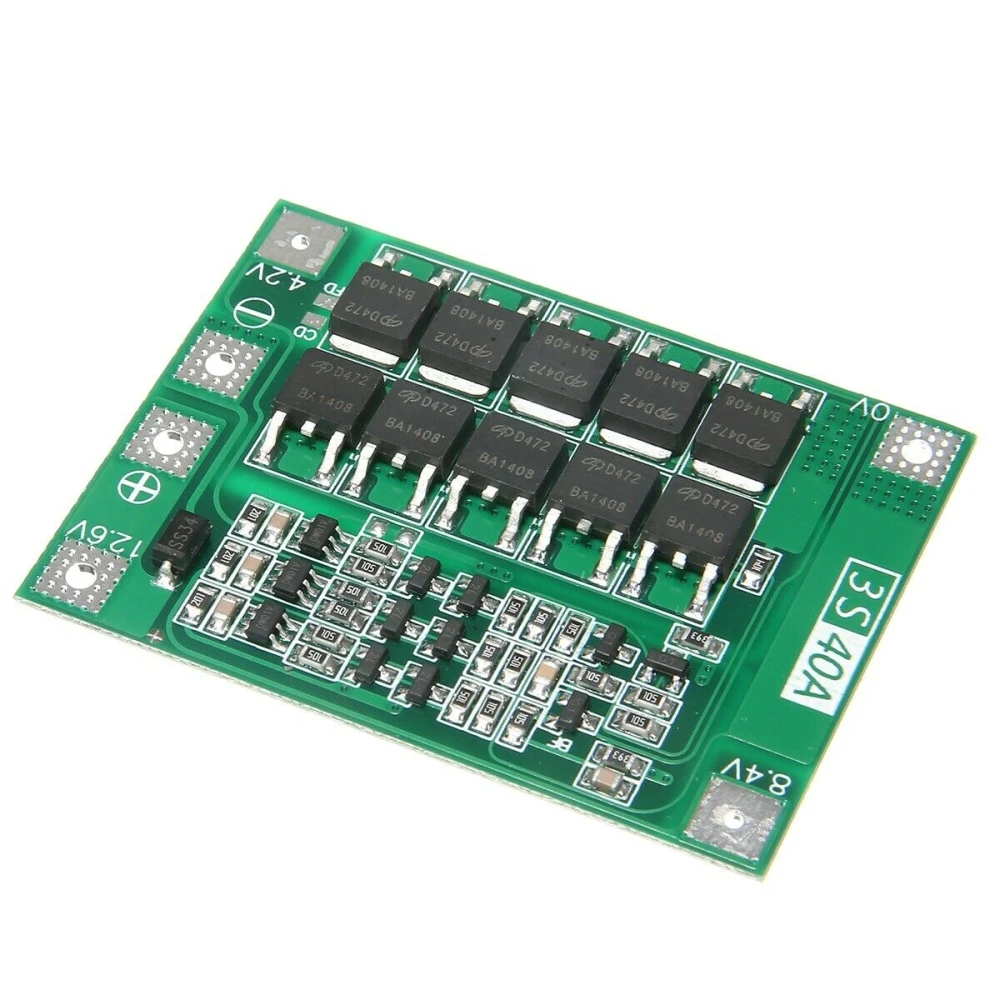

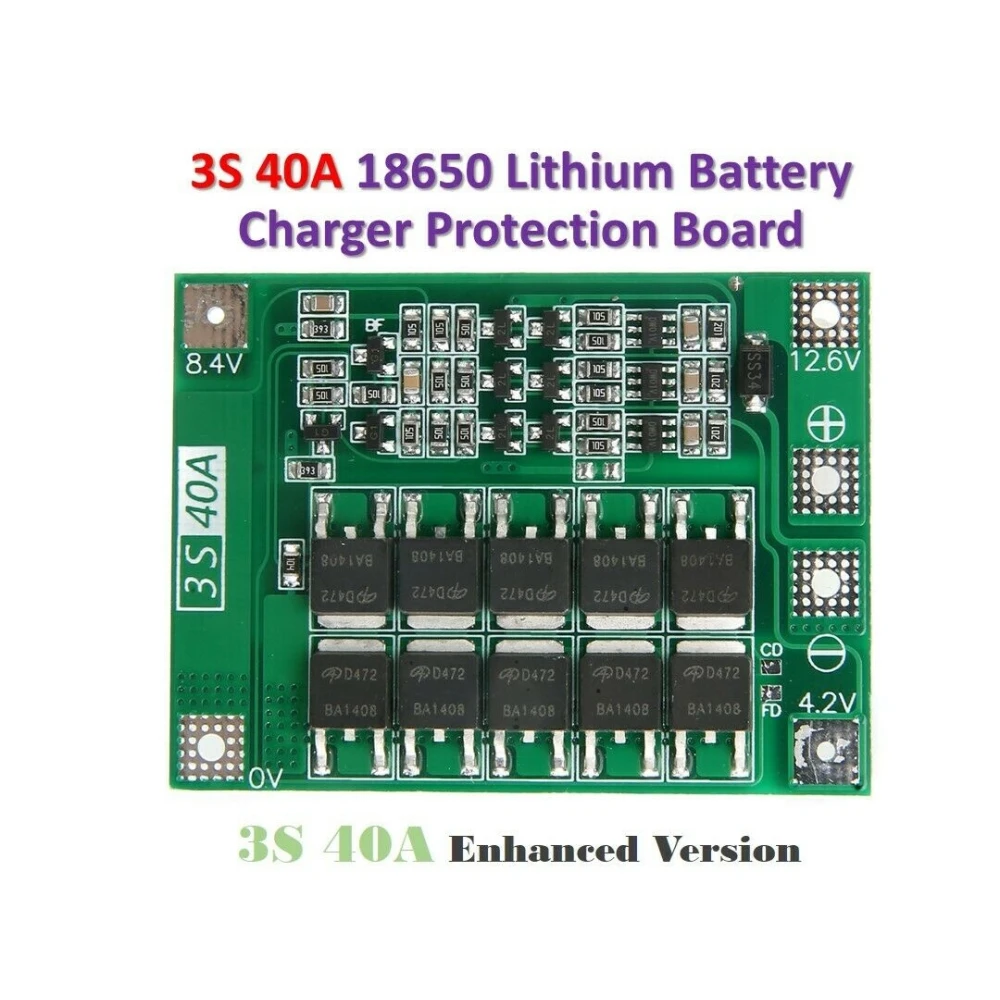

PCB-beschermingsplaat 3S 40A voor lithiumbatterij - verbeterde versie
Deze PCB-beschermingsplaat is een geavanceerde oplossing die is ontworpen om lithiumbatterijen in 3S-configuraties (drie cellen in serie) te beschermen. Ideaal voor batterijen met een nominale spanning van 3,6V en 3,7V, inclusief veelvoorkomende modellen zoals 18650, 26650 en lithium-polymeerbatterijen. Het verbeterde ontwerp biedt betrouwbare bescherming tegen schade door overladen, te diep ontladen en kortsluiting.
Belangrijkste kenmerken
- Nominale spanning: Compatibel met lithiumbatterijen van 3,6V en 3,7V.
- Laadspanning: Tussen 12,6V en 13,6V.

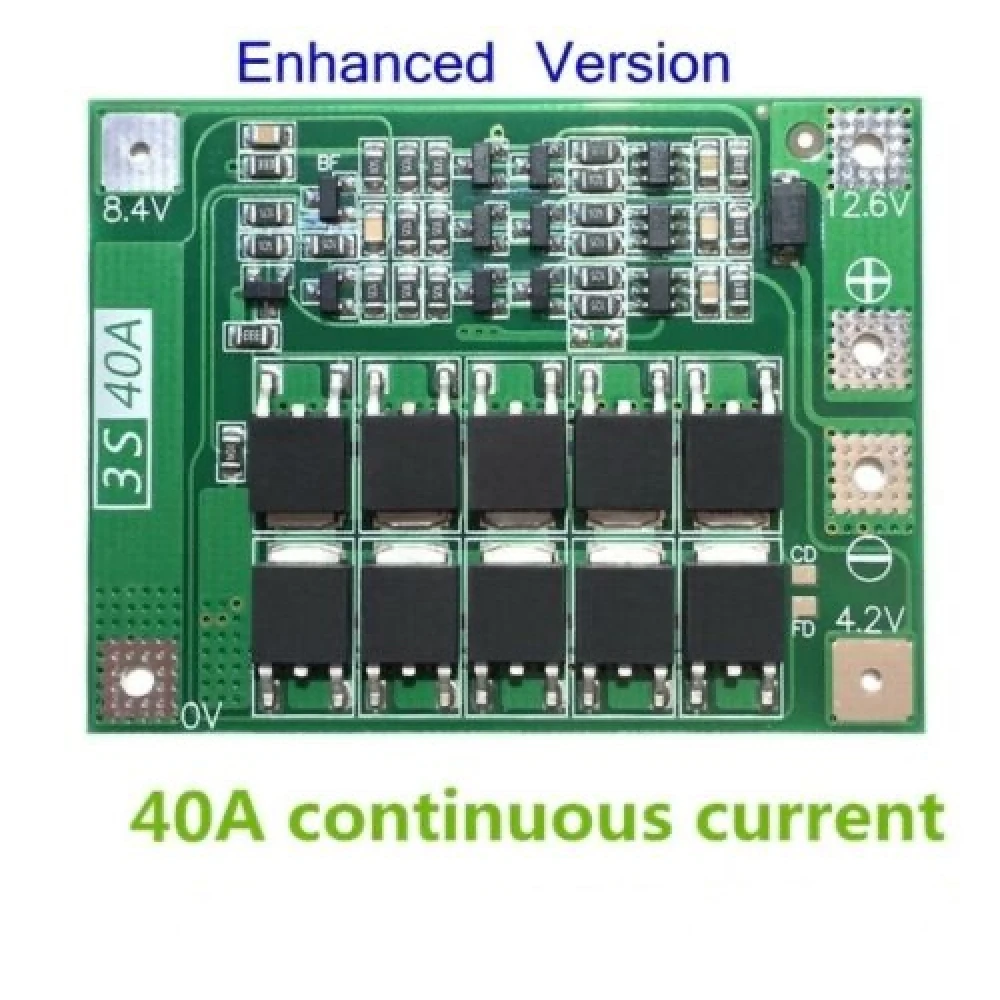

- Continue ontlaadstroom: Tot 40A (het wordt aanbevolen de stroom te verlagen als de koeling onvoldoende is).
- Continue laadstroom: Tot 20A.
- Materiaal: Hoogwaardige PCB.
- Kleur: Groen.

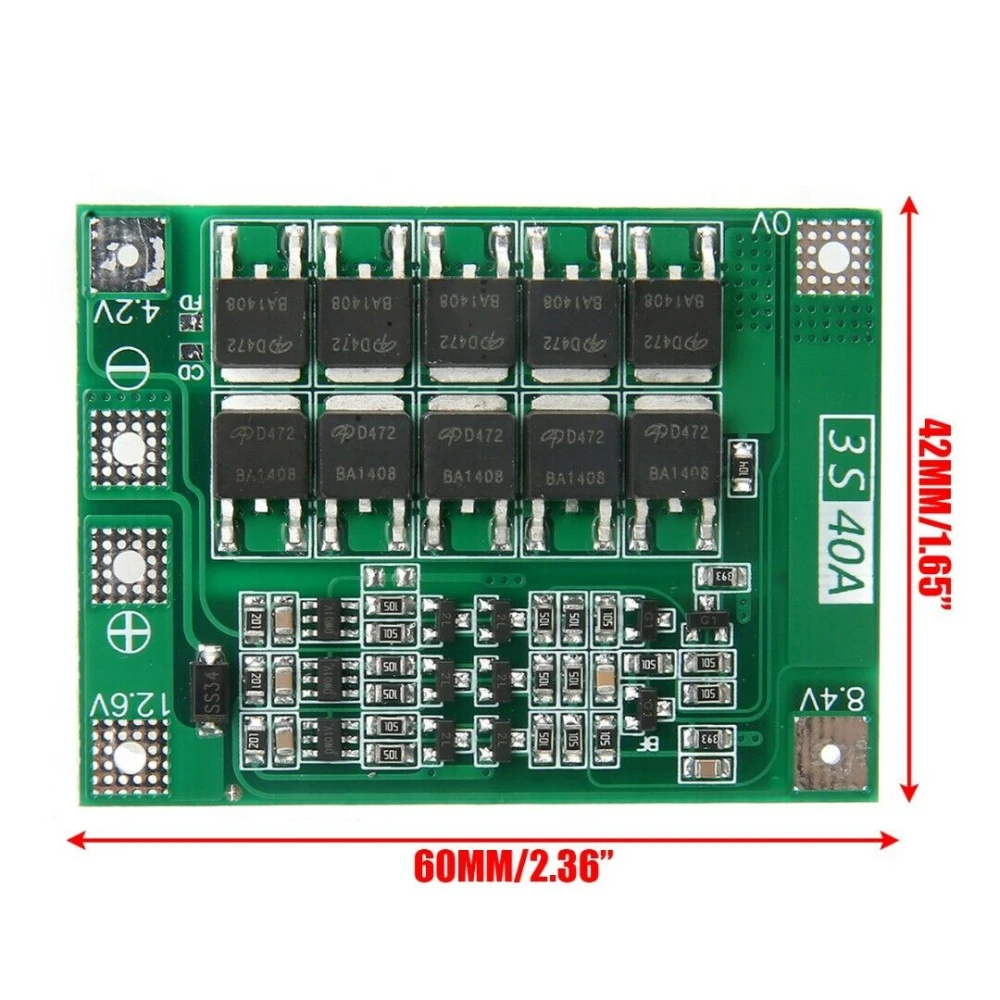

- Afmeting: 41 x 55 x 3.4 mm.
Specificaties en gebruik

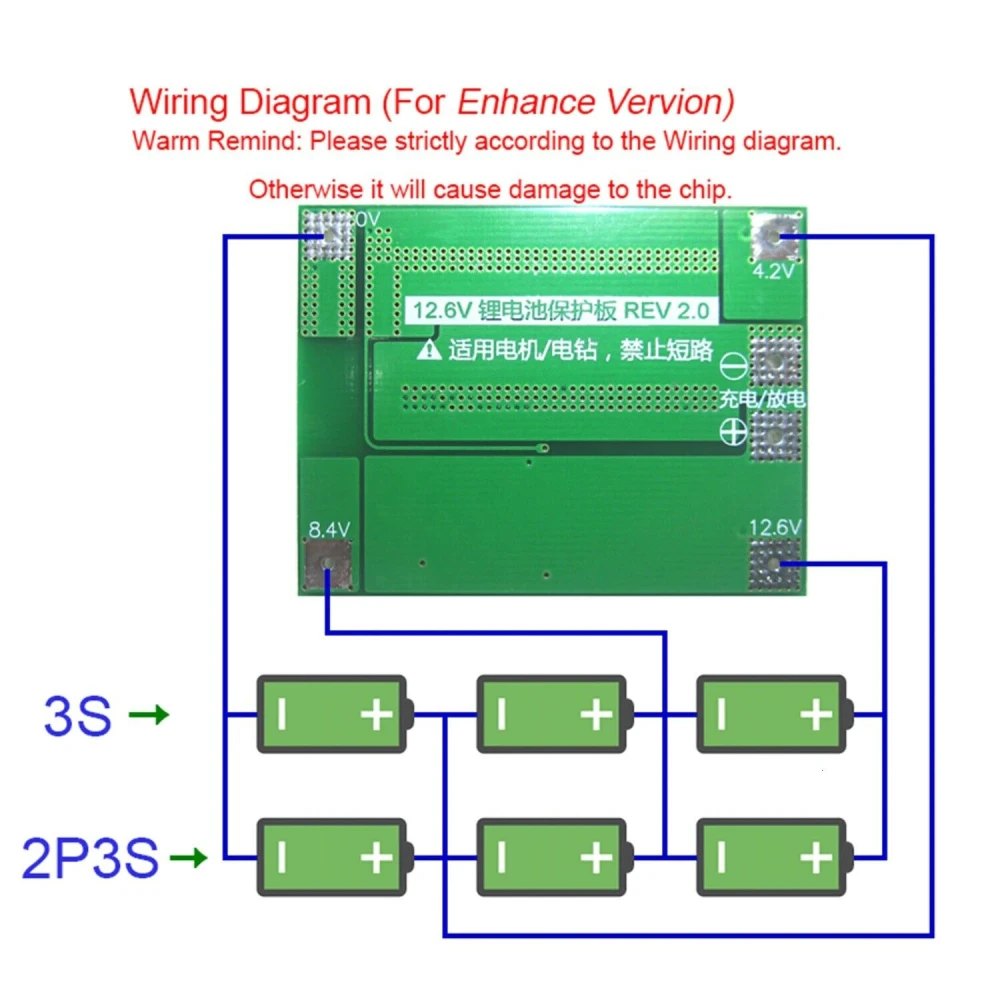

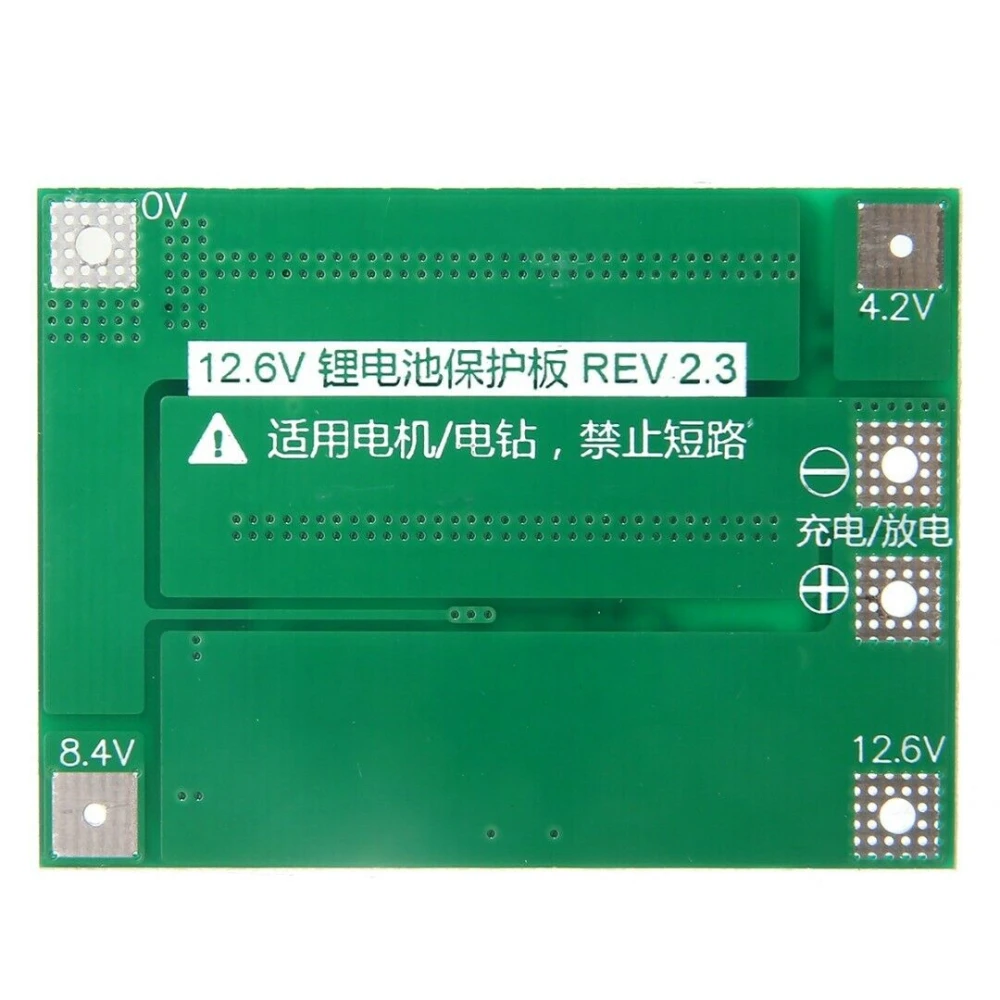

Voor een succesvolle start wordt aanbevolen drie batterijen met een vermogen van 15C-20C te gebruiken of zes batterijen met een vermogen van 10C-15C. De installatie moet strikt het bedradingsschema volgen met spanningen 0V, 4,2V, 8,4V, 12,6V en 16,8V, waarbij opzettelijke kortsluiting moet worden vermeden.
Bij gebruik van de plaat met belasting wordt aangeraden een niet-polaire condensator met een capaciteit tussen 10uF en 100uF en een spanning hoger dan 25V tussen de positieve en negatieve aansluitingen te plaatsen om omgekeerde pieken te voorkomen die het systeem kunnen beschadigen.
Als vier batterijgroepen in serie worden gebruikt, is het essentieel ervoor te zorgen dat de spanning van elke groep gelijk is. Anders moet elke batterij afzonderlijk worden opgeladen voordat ze in serie worden aangesloten.
Inhoud
- 1 x verbeterde PCB-beschermingsplaat 3S 40A voor lithiumbatterij.
Compatibiliteit
Compatibel met 3S-lithiumbatterijen, inclusief modellen 18650, 26650 en lithium-polymeerbatterijen met een nominale spanning van 3,6V en 3,7V.
Voordelen
- Effectieve bescherming tegen overladen en te diep ontladen.
- Hoge stroomcapaciteit voor veeleisende toepassingen.
- Compact en duurzaam ontwerp.
- Eenvoudige installatie volgens het aanbevolen bedradingsschema.
- Compatibel met 3S-lithiumbatterijen (3,6V en 3,7V), inclusief 18650 en 26650
- Continue ontlaadstroom tot 40A voor hoge prestaties
- Continue laadstroom tot 20A voor veilig laden
- Compacte afmetingen: 41x55x3.4mm, groene kleur
- Inclusief aanbevolen condensator om omgekeerde pieken te voorkomen
- Vereist batterijen met vermogen 15C-20C voor optimale start
- Installatie volgens bedradingsschema van 0V tot 16,8V
- Hoogwaardige PCB voor duurzaamheid en bescherming
Klantvragen & Antwoorden
Quines són les dimensions i el pes aproximat de la placa, i què inclou la caixa?
La placa mesura 41 mm x 55 mm x 3,4 mm i està fabricada en PCB de color verd. El contingut del paquet inclou únicament 1 unitat de la placa de protecció; no s'hi inclouen cables, connectors ni manual físic. El pes típic d'una placa d'aquestes dimensions és inferior a 25 g.
Quines limitacions de corrent o sobreescalfament he de considerar durant la instal·lació?
La corrent màxima de descàrrega contínua recomanada és de 40 A i la de càrrega és de 20 A. S'aconsella reduir la corrent si la ventilació no és adequada per evitar sobreescalfament del PCB. Superar aquests límits pot provocar l'activació prematura de la protecció o danys a la placa. Es suggereix operar dins d'un rang segur i verificar temperatures durant els primers usos.
Com es compara aquesta placa de protecció 3S 40A amb models estàndard de menor corrent en escenaris d'alt consum?
En escenaris d'alt consum, aquesta placa suporta fins a 40 A de descàrrega contínua, mentre que els models estàndard solen oferir entre 10-20 A. El major amperatge permet alimentar motors i dispositius de més potència, tot i que requereix bateries capaces d'entregar aquesta corrent (mínim 15C-20C per cel·la). La seva utilització en aplicacions exigents és viable si es respecten els límits tèrmics.
What are the dimensions and approximate weight of the board, and what is included in the box?
The board measures 41 mm x 55 mm x 3.4 mm and is made from green PCB. The package includes only 1 unit of the protection board; no cables, connectors or physical manual are included. The typical weight of a board of these dimensions is under 25 g.
What current limitations or overheating issues should I consider during installation?
The recommended maximum continuous discharge current is 40 A and the charge current is 20 A. It is advisable to reduce the current if ventilation is not adequate to avoid overheating the PCB. Exceeding these limits may cause premature protection activation or damage to the board. It is suggested to operate within a safe range and check temperatures during first use.
How does this 3S 40A protection board compare with standard lower-current models in high-consumption scenarios?
In high-consumption scenarios, this board supports up to 40 A continuous discharge, whereas standard models usually offer between 10-20 A. The higher amperage allows it to power motors and higher-output devices, although it requires batteries capable of delivering that current (minimum 15C-20C per cell). It is suitable for demanding applications if thermal limits are respected.
What are the dimensions and approximate weight of the board, and what is included in the box?
The board measures 41 mm x 55 mm x 3.4 mm and is made from green PCB. The package contents include only 1 unit of the protection board; no cables, connectors or printed manual are included. The typical weight of a board of these dimensions is under 25 g.
What current limitations or overheating issues should I consider during installation?
The recommended maximum continuous discharge current is 40 A and the charge current is 20 A. It is advisable to reduce the current if ventilation is not adequate to avoid overheating the PCB. Exceeding these limits may cause premature activation of protection or damage to the board. It is suggested to operate within a safe range and check temperatures during the first uses.
How does this 3S 40A protection board compare with standard lower-current models in high-consumption scenarios?
In high-consumption scenarios, this board supports up to 40 A continuous discharge, whereas standard models usually offer between 10–20 A. The higher amperage allows it to power motors and higher-output devices, although it requires batteries capable of delivering that current (minimum 15C–20C per cell). It is suitable for demanding applications if thermal limits are respected.
Vilka är måtten och den ungefärliga vikten för kortet, och vad ingår i lådan?
Kortet mäter 41 mm x 55 mm x 3,4 mm och är tillverkat i grön PCB. Förpackningen innehåller endast 1 enhet av skyddskortet; inga kablar, kontakter eller fysisk manual ingår. Den typiska vikten för ett kort i dessa mått är under 25 g.
