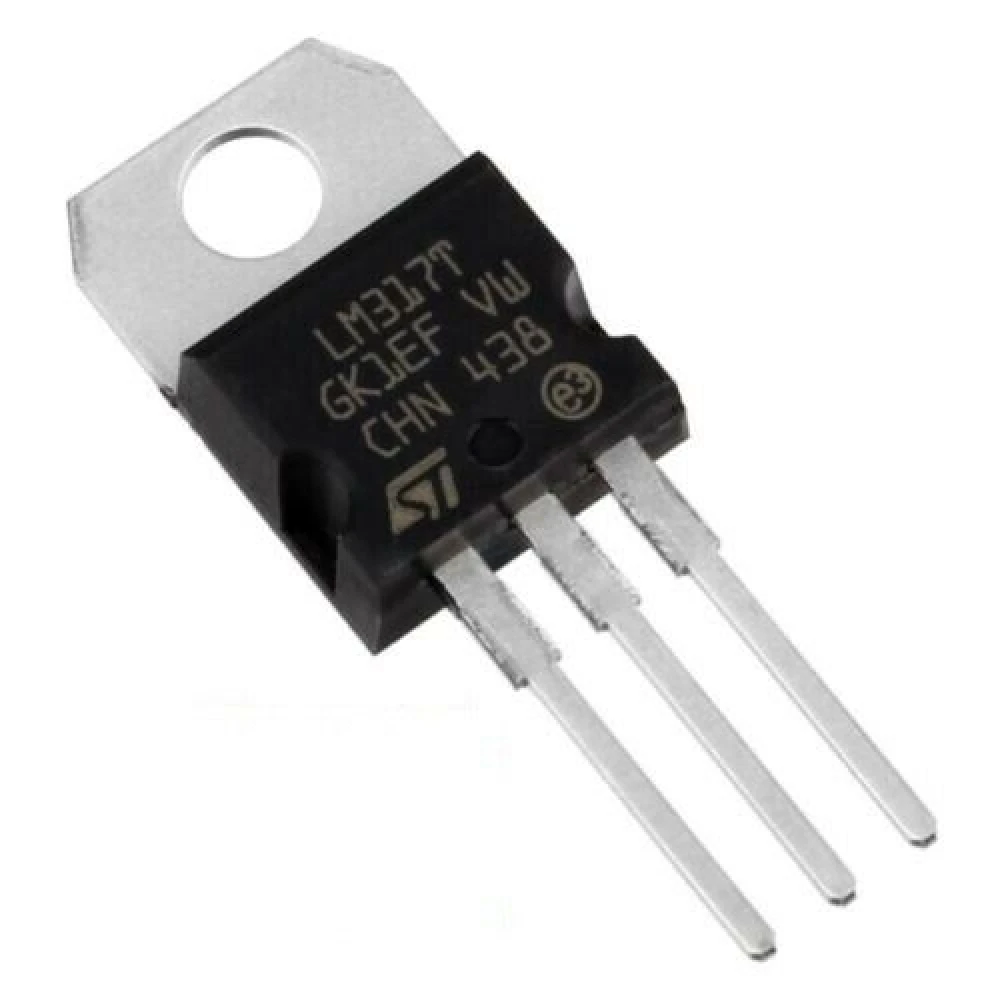

5pcs LM317T verstelbare spanningsregelaar 1.2V-37V 1.5A TO-220

Name: 5pcs LM317T verstelbare spanningsregelaar 1.2V-37V 1.5A TO-220
Brand: satkit
SKU: 1C090206
Price: 1.69 EUR
Availability: InStock

Merk: satkit

Wees de eerste die dit product beoordeelt

1,69€

IVA inbegrepen (Excl. btw: 1,40€)

Beperkte voorraad

Standaardlevering Wo, Apr 22 - Vr, Apr 24

Expresslevering Ma, Apr 20 - Di, Apr 21

30 dagen retour

Aantal

Gratis retourneren binnen 30 dagen

Beveiligde transactie

Gratis bezorging Bij bestellingen boven 300€

Eenvoudig retourneren 30 dagen retourbeleid

Veilig betalen 100% veilig afrekenen

Kwaliteitsgarantie Alleen originele producten

De LM317T spanningsregelaar is een essentieel elektronisch onderdeel voor projecten die een stabiele en instelbare voeding vereisen. Dit pack bevat 5 stuks van de LM317T-regelaar in TO-220 behuizing, met een maximale stroom van 1.5 ampère en een instelbaar spanningsbereik tussen 1.2V en 37V, ideaal voor een breed scala aan toepassingen.

Belangrijkste kenmerken:

Standaard variabele spanningsregelaar LM317T.
Uitgangsspanning instelbaar van 1.2V tot 37V.
Maximale uitgangsstroom van 1.5A, geschikt voor circuits met gemiddeld vermogen.
Lage belastingsfout van 0.5%, voor een stabiele uitgang.
Maximale ingangsspanning van 40V voor brede compatibiliteit.
Maximale bedrijfstemperatuur van +125ºC voor betrouwbaar gebruik onder diverse omstandigheden.
TO-220 behuizing die warmteafvoer en montage op printplaten of koellichamen vergemakkelijkt.
Positieve polariteit en rimpelonderdrukking van 80dB om storingen te minimaliseren.

Typische toepassingen:

Instelbare voedingen voor elektronische projecten en prototypes.
Spanningsregeling in audio-, sensor- en microcontrollercircuits.
Toepassingen in vermogenselektronica waar een stabiele en instelbare spanning vereist is.
Vervanging of reparatie van regelaars in bestaande elektronische apparatuur.

Compatibiliteit: Compatibel met elk circuit dat een instelbare positieve spanningsregelaar binnen het opgegeven bereik vereist. De TO-220 behuizing maakt integratie op printplaten eenvoudig en maakt een eenvoudige montage met koellichamen mogelijk om de thermische afvoer te verbeteren.

Dit pack van 5 stuks is ideaal voor professionals, studenten en hobbyisten die op zoek zijn naar een betrouwbare en veelzijdige spanningsregelaar voor hun elektronische projecten.

Inhoud van de verpakking:

5 stuks LM317T verstelbare spanningsregelaar 1.2V-37V 1.5A TO-220 behuizing.

Standaard LM317T variabele spanningsregelaar
Uitgangsspanning instelbaar tussen 1.2V en 37V
Maximale uitgangsstroom: 1.5A
Belastingsfout van 0.5% voor hoge nauwkeurigheid
Maximale ingangsspanning: 40V
Maximale bedrijfstemperatuur: +125ºC
TO-220 behuizing voor eenvoudige montage en warmteafvoer
Rimpelonderdrukking van 80dB voor een schoon signaal
Positieve polariteit
Pack van 5 stuks ideaal voor projecten en reparaties

Klantvragen & Antwoorden

Quins components addicionals són necessaris per configurar diferents voltatges de sortida amb aquest regulador?

Per establir diferents voltatges de sortida, es requereixen dues resistències (una per a ajust i una altra per a referència), preferentment de tolerància baixa per a més precisió. També es recomana un condensador d’entrada (0,1 µF) i un de sortida (1 µF) per millorar l’estabilitat i el rebuig del rissat. La selecció de valors depèn del voltatge desitjat segons la fórmula estàndard del LM317.

Quines diferències clau hi ha entre aquest LM317T de tipus TO-220 i un regulador de voltatge de tipus fix com el 7805?

A diferència del 7805, que entrega un voltatge fix de 5 V, el LM317T és ajustable entre 1,2 V i 37 V segons la configuració externa de resistències. Tots dos ofereixen protecció tèrmica i limitació de corrent, però el LM317T brinda més flexibilitat d’ús a costa de requerir components externs per al seu ajust, mentre que el 7805 és més simple d’implementar però amb un rang d’aplicació més reduït.

Quines recomanacions hi ha per assegurar una vida útil prolongada i evitar fallades per sobreescalfament al LM317T?

Per maximitzar la durabilitat, és fonamental instal·lar un dissipador adequat si la potència dissipada (P = (Vin - Vout) × Iout) supera els 1-2 W, evitar excedir els límits d’entrada (màx. 40 V) i corrent (1,5 A), i garantir una ventilació suficient. La protecció tèrmica integrada talla la sortida en cas de sobreescalfament, però esdeveniments repetits poden escurçar la vida útil.

What additional components are needed to configure different output voltages with this regulator?

To set different output voltages, two resistors are required (one for adjustment and one for reference), preferably with low tolerance for accuracy. An input capacitor (0.1 µF) and an output capacitor (1 µF) are also recommended to improve stability and ripple rejection. The choice of values depends on the desired voltage according to the standard LM317 formula.

What are the key differences between this TO-220 LM317T and a fixed voltage regulator such as the 7805?

Unlike the 7805, which provides a fixed 5 V output, the LM317T is adjustable from 1.2 V to 37 V depending on the external resistor configuration. Both offer thermal protection and current limiting, but the LM317T provides greater flexibility at the cost of requiring external components for adjustment, while the 7805 is simpler to implement but has a narrower range of applications.

What recommendations are there to ensure a long service life and avoid failures due to overheating in the LM317T?

To maximise durability, it is essential to fit a suitable heatsink if the power dissipated (P = (Vin - Vout) × Iout) exceeds 1-2 W, avoid exceeding the input limits (max 40 V) and current (1.5 A), and ensure adequate ventilation. The built-in thermal protection cuts the output in the event of overheating, but repeated events can shorten service life.

What additional components are needed to set different output voltages with this regulator?

To set different output voltages, two resistors are required (one for adjustment and one for reference), preferably low-tolerance for accuracy. An input capacitor (0.1 µF) and an output capacitor (1 µF) are also recommended to improve stability and ripple rejection. The value selection depends on the desired voltage according to the standard LM317 formula.

What are the key differences between this TO-220 LM317T and a fixed-voltage regulator such as the 7805?

Unlike the 7805, which provides a fixed 5 V output, the LM317T is adjustable between 1.2 V and 37 V depending on the external resistor configuration. Both offer thermal protection and current limiting, but the LM317T provides greater flexibility at the cost of requiring external components for adjustment, while the 7805 is simpler to implement but has a narrower range of applications.

What recommendations are there to ensure a long service life and avoid failures due to overheating in the LM317T?

To maximise durability, it is essential to fit a suitable heatsink if the power dissipated (P = (Vin - Vout) × Iout) exceeds 1-2 W, avoid exceeding the input limits (40 V max) and current (1.5 A), and ensure adequate ventilation. The built-in thermal protection cuts the output in the event of overheating, but repeated events can shorten service life.

Vilka extra komponenter behövs för att ställa in olika utspänningar med denna regulator?

För att ställa in olika utspänningar krävs två resistorer (en för justering och en för referens), helst med låg tolerans för bättre precision. En ingångskondensator (0,1 µF) och en utgångskondensator (1 µF) rekommenderas också för att förbättra stabiliteten och rippeldämpningen. Valet av värden beror på önskad spänning enligt den standardiserade LM317-formeln.
