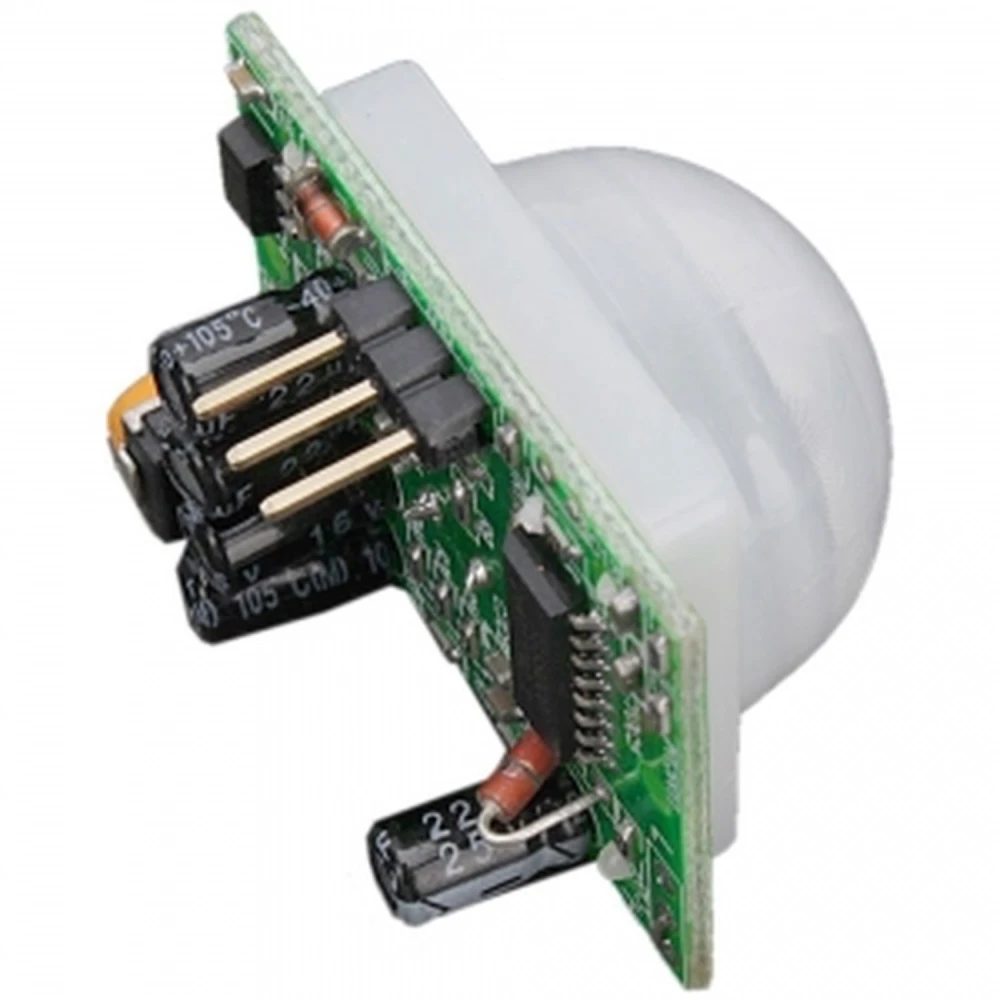

PIR bewegingssensor HC-SR501 compatibel met Arduino voor DIY-projecten
Merk: satkit
2,43€
IVA inbegrepen (Excl. btw: 2,01€)
Op voorraad - Direct verzonden
Standaardlevering
Wo, Apr 22 - Vr, Apr 24
Expresslevering
Ma, Apr 20 - Di, Apr 21
30 dagen retour
Gratis retourneren binnen 30 dagen
Beveiligde transactie
Share:
Gratis bezorging
Bij bestellingen boven 300€
Eenvoudig retourneren
30 dagen retourbeleid
Veilig betalen
100% veilig afrekenen
Kwaliteitsgarantie
Alleen originele producten
De PIR bewegingssensor HC-SR501 is een elektronisch onderdeel dat is ontworpen om beweging te detecteren via passieve infraroodtechnologie, compatibel met Arduino-platforms. Deze sensor is ideaal voor automatiserings-, beveiligings- en robotica-projecten en biedt een betrouwbare en eenvoudige oplossing om de aanwezigheid van mensen of dieren in een bepaald gebied te detecteren.
Belangrijkste kenmerken:
- Instelbare gevoeligheid: Hiermee kunt u de detectieafstand instellen tussen 3 en 7 meters, afgestemd op verschillende projectbehoeften.
- Instelbare inschakeltijd: De tijd dat de sensor het signaal actief houdt kan worden ingesteld van 3 tot 200 seconden, wat flexibiliteit in de reactie biedt.
- Voedingsspanningsbereik: Werkt met een gelijkstroom tussen 4.5V en 20V, wat de integratie met diverse voedingsbronnen vergemakkelijkt.
- Lager verbruik in rust: Verbruikt minder dan 50 microampère wanneer hij inactief is, ideaal voor projecten die energie-efficiëntie vereisen.
- Digitale uitgang: Geeft een hoog niveau van 3.3V wanneer beweging wordt gedetecteerd en een laag niveau van 0V wanneer dit niet het geval is.
- Triggermodi: Kan worden ingesteld op enkele trigger (niet-hertriggerbaar) of herhalende trigger via jumper in respectievelijk L- of H-positie.
- Breed bedrijfstemperatuurbereik: Werkt efficiënt tussen -15°C en +70°C, geschikt voor diverse omgevingsomstandigheden.

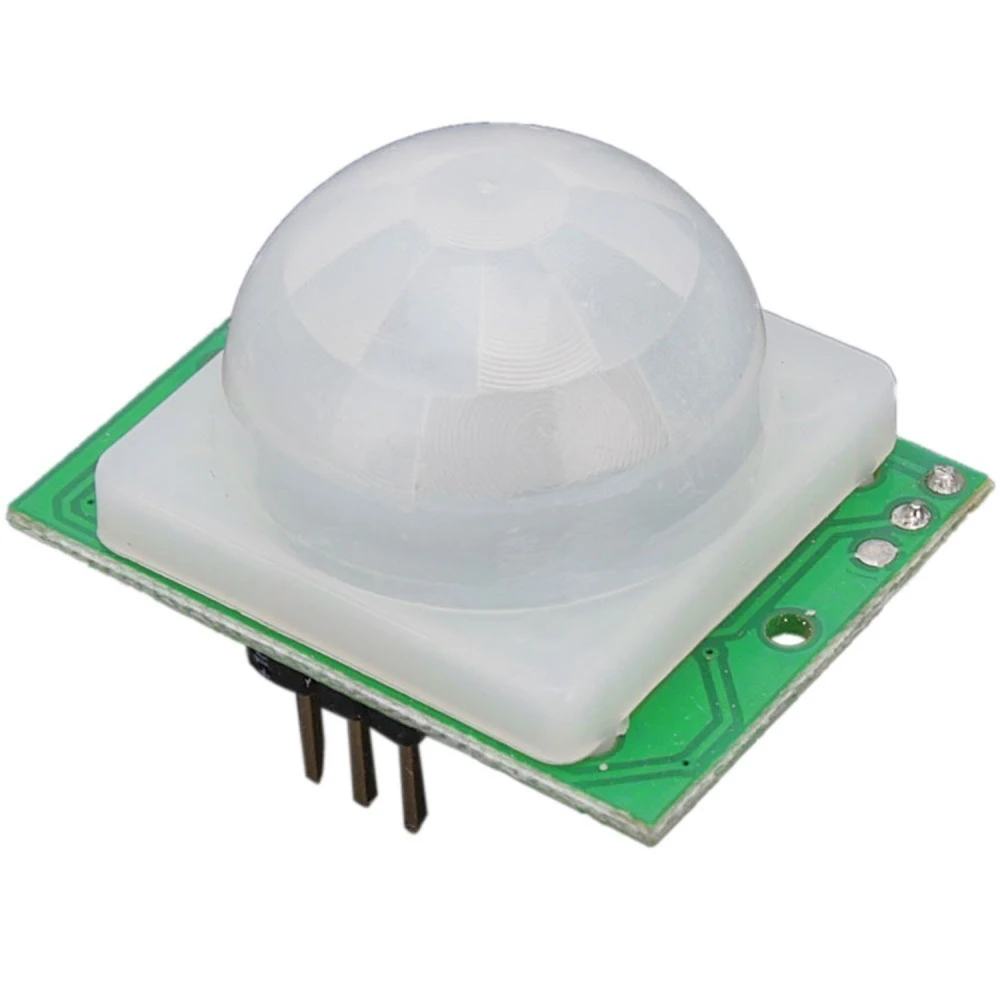

- Compacte afmetingen: Plaatafmeting 32mm x 24mm x 25mm en lens met een diameter van 23mm, wat montage in kleine ruimtes vergemakkelijkt.
- Detectiehoek: Minder dan 100°, voor een groot detectiegebied voor bewegingsdetectie.
Typische toepassingen:
- Automatiseringsprojecten voor het inschakelen van verlichting of alarmen.
- Beveiligingssystemen voor het detecteren van indringers.
- Robotica voor reactie op aanwezigheid of beweging.
- DIY-apparaten die nabijheids- of bewegingsdetectie vereisen.
Compatibiliteit: Deze sensor is volledig compatibel met Arduino-borden, waardoor programmeren en aansluiten via standaardpinnen eenvoudig is. De digitale uitgang maakt een eenvoudige integratie met microcontrollers en embedded systemen mogelijk.
Samengevat is de PIR HC-SR501 sensor een veelzijdig en efficiënt onderdeel voor elke elektronica-enthousiast en DIY-ontwikkelaar die op zoek is naar een betrouwbare oplossing voor bewegingsdetectie.
- Instelbare gevoeligheid tussen 3 en 7 meters voor nauwkeurige detectie
- Instelbare inschakeltijd van 3 tot 200 seconden
- Voeding van 4.5V tot 20V in gelijkstroom
- Laag verbruik in rust: minder dan 50 microampère
- Digitale uitgang: 3.3V hoog / 0V laag
- Triggermodi: enkel of herhalend via jumper
- Bedrijfstemperatuurbereik van -15°C tot +70°C
- Compact formaat: 32x24x25 mm en lensdiameter van 23 mm
- Detectiehoek kleiner dan 100° voor brede dekking
Klantvragen & Antwoorden
Wat is de maximale afstand en effectieve detectiehoek van de HC-SR501 in vergelijking met andere standaard PIR-sensoren?
De HC-SR501 heeft een instelbare detectieafstand van 3 tot 7 meter en een detectiehoek van minder dan 100°. Deze dekking is gemiddeld vergeleken met standaard PIR-sensoren, die meestal tussen 5 en 12 meter en hoeken van 90° tot 120° liggen. Voor toepassingen met een groter bereik zijn er modellen met hogere afstanden en hoeken.
Uit welke materialen bestaat de sensor en welke afmetingen neemt hij in op een breadboard?

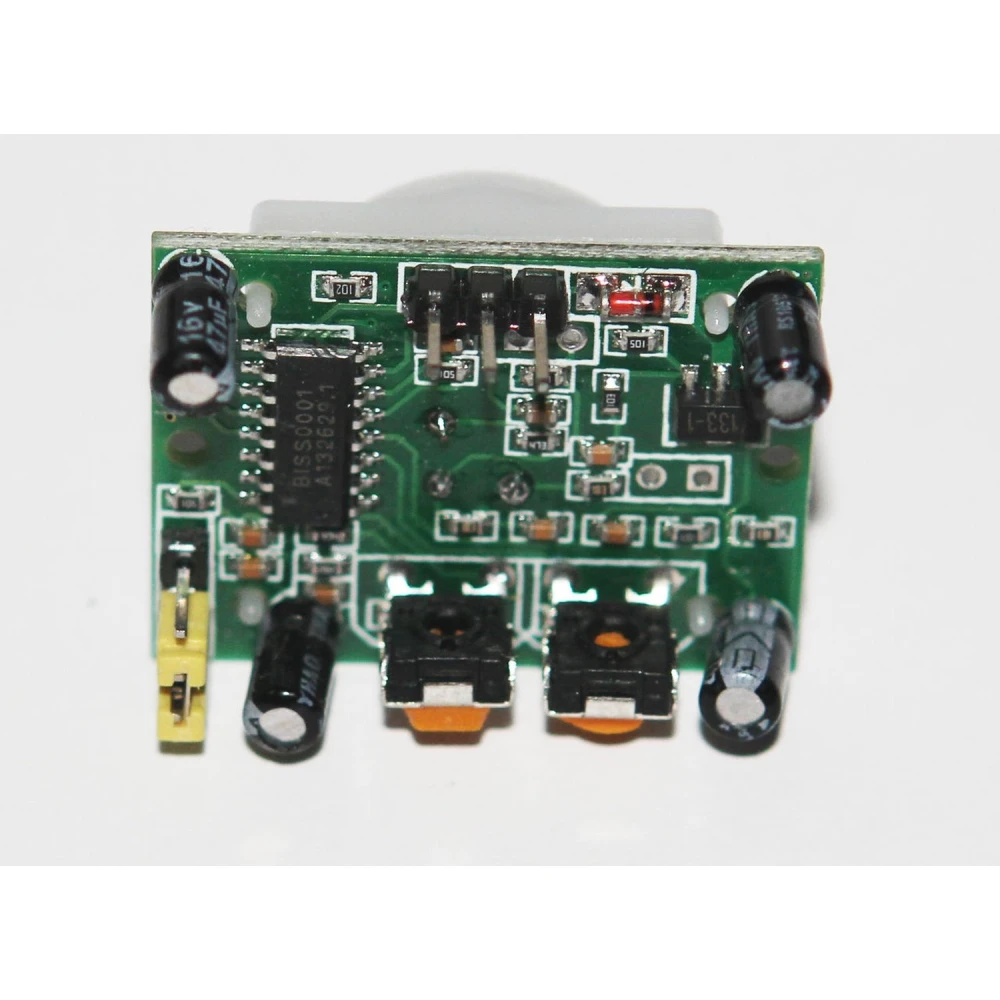

De module gebruikt een PCB met elektronische componenten en een Fresnel-lens van kunststof met een diameter van 23 mm. De fysieke afmetingen zijn 32 mm × 24 mm × 25 mm, ideaal voor prototyping op een breadboard of integratie in compacte behuizingen.
Heeft de HC-SR501 periodiek onderhoud nodig en wat beïnvloedt de duurzaamheid?
Er is geen routinematig onderhoud nodig. Voor maximale duurzaamheid wordt aanbevolen langdurige blootstelling aan vocht, stof of plotselinge temperatuurschommelingen (>70°C of <–15°C) te vermijden, omdat deze de lens of de interne circuits kunnen beïnvloeden.
Welke veelvoorkomende problemen komen voor en hoe kunnen ze worden opgelost?
Veelvoorkomende problemen zijn valse detecties (nabije warmtebronnen of interferentie), een kort bereik (onjuiste afstelling van de potentiometer) of instabiele uitgangen (ongeregelde voeding). De aanbeveling is de bekabeling te controleren, de gevoeligheid aan te passen en een stabiele voeding binnen het aangegeven bereik te gebruiken.
Wat is het detectiebereik van de PIR HC-SR501 sensor?
De sensor heeft een instelbaar detectiebereik tussen 3 en 7 meters.
Is de HC-SR501 sensor compatibel met Arduino?
Ja, de sensor is compatibel met Arduino-borden en kan eenvoudig worden geïntegreerd in DIY-projecten.
Welke voedingsspanning heeft de sensor nodig?
Hij werkt met een gelijkstroomvoedingsspanning tussen 4.5V en 20V.
Kan de tijd worden ingesteld dat de sensor het signaal actief houdt?
Ja, de inschakeltijd is instelbaar van 3 tot 200 seconden.
Wat is het stroomverbruik in rust van de sensor?
Het verbruik in rust is lager dan 50 microampère, waardoor hij energiezuinig is.
