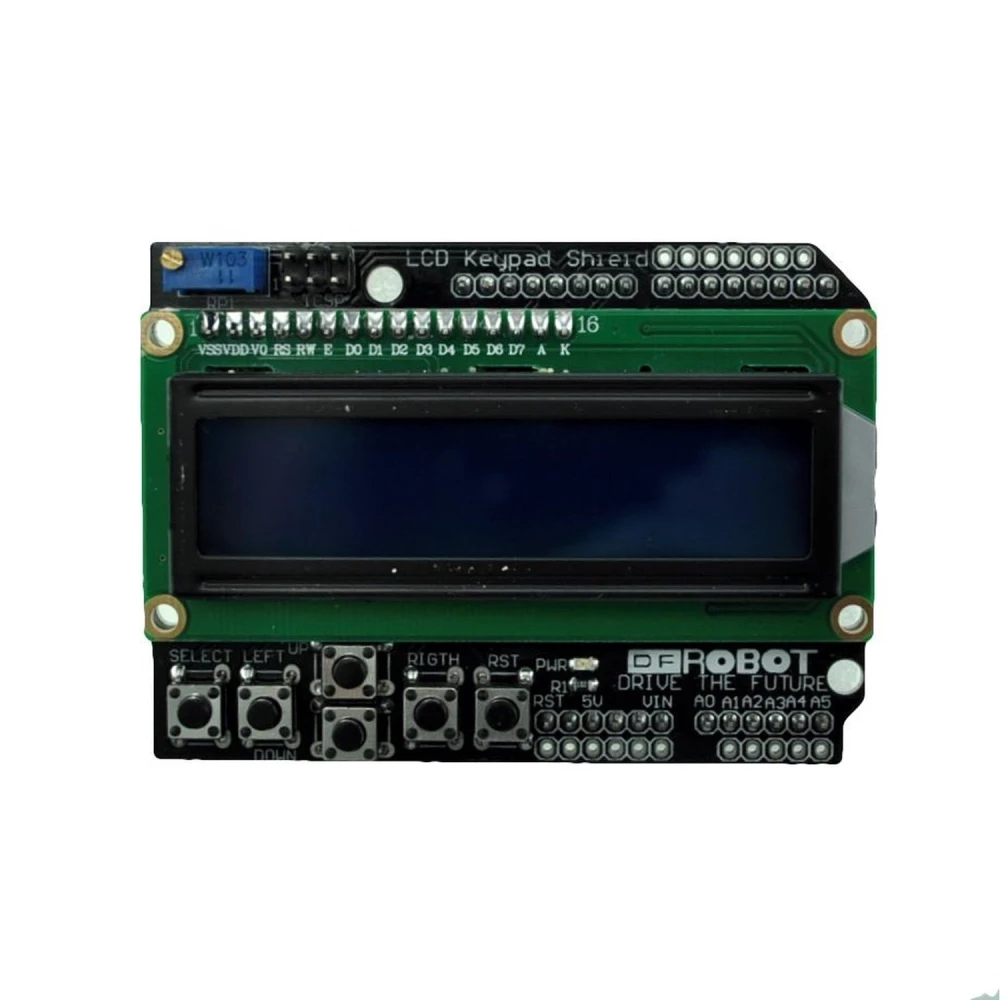

LCD Keypad Shield LCD1602 compatibel met Arduino met geïntegreerd scherm en knoppen
Merk: satkit
4,84€
IVA inbegrepen (Excl. btw: 4,00 €)
Volumekortingen
| Aantal | Prijs | Opslaan |
|---|---|---|
| 2+ | 4,60 € | -5% |
Beperkte voorraad
Standaardlevering
Vr, Apr 24 - Di, Apr 28
Expresslevering
Wo, Apr 22 - Do, Apr 23
30 dagen retour
Gratis retourneren binnen 30 dagen
Beveiligde transactie
Share:
Gratis bezorging
Bij bestellingen boven 300€
Eenvoudig retourneren
30 dagen retourbeleid
Veilig betalen
100% veilig afrekenen
Kwaliteitsgarantie
Alleen originele producten
De LCD Keypad Shield LCD1602 compatibel met Arduino is een essentieel accessoire voor ontwikkelaars en elektronica-enthousiastelingen die Arduino- of Freeduino-borden gebruiken. Deze shield combineert een LCD-scherm met 2 rijen van 16 tekens en zes momentary knoppen, waardoor directe en visuele interactie met je projecten eenvoudig wordt.
Deze module gebruikt de pinnen 4, 5, 6, 7, 8, 9 en 10 voor de interface met het LCD-scherm, terwijl analoge pin 0 wordt gebruikt voor het uitlezen van de knoppen. Dit zorgt voor efficiënte bediening zonder dat er meerdere extra aansluitingen nodig zijn.
Belangrijkste kenmerken:
- Bedrijfsspanning: 5V, compatibel met de meeste Arduino-borden.
- LCD 2x16 tekens om tekst en relevante informatie weer te geven.
- Zes geïntegreerde momentary knoppen voor eenvoudige navigatie en bediening.
- Ondersteuning voor contrastinstelling en backlightfunctie die naar behoefte kan worden in- of uitgeschakeld.
- Uitbreiding van analoge pinnen, waardoor analoge sensoren eenvoudig kunnen worden uitgelezen en direct op het scherm weergegeven.
Deze shield is ideaal voor projecten die een eenvoudige en visuele gebruikersinterface vereisen, zoals interactieve menu's, apparaatbediening of realtime datavisualisatie. Het plug-and-play ontwerp zorgt voor een snelle en probleemloze integratie met Arduino- en Freeduino-borden.
Beschikbare documentatie en bronnen:
- Officiële handleiding
- LCD Keypad-bibliotheek
- Key Grabber V2-bibliotheek
- Schema's V1.0
- Schema's V0.01
- Datasheet LCD HD44780
Met deze shield wordt de interactie met je Arduino-projecten intuïtiever en professioneler, waardoor de ontwikkeling van toepassingen met eenvoudige grafische interfaces en geïntegreerde bediening wordt vergemakkelijkt.
- Bedrijfsspanning van 5V, compatibel met Arduino en Freeduino.
- LCD 2x16 tekens voor duidelijke en leesbare tekstweergave.
- 6 geïntegreerde momentary knoppen voor snelle en eenvoudige bediening.
- Ondersteuning voor contrastinstelling en in-/uitschakelbare backlight.
- Uitbreiding van analoge pinnen voor uitlezen en weergeven van sensoren.
Klantvragen & Antwoorden
Wat zijn de materialen, afmetingen en het gewicht van de shield, en wat zit er precies in de doos?
De shield is opgebouwd uit een PCB van glasvezel (FR4), standaard elektronische componenten en een LCD-module met een compatibele HD44780-controller. De typische afmetingen zijn 80 mm x 58 mm x 23 mm en het gewicht ligt rond 42 g. De verpakking bevat doorgaans alleen de geassembleerde shield, zonder kabels of fysieke documentatie; controleer of de verkoper een handleiding of extra accessoires toevoegt.
Wat zijn de operationele limieten van het LCD (spanning, stroom, omgevingscondities) en zijn er risico's als deze worden overschreden?
Het LCD en de shield zijn ontworpen om te werken op 5 V±0,25 V, met een typisch verbruik van minder dan 50 mA wanneer de backlight is ingeschakeld. Ze werken betrouwbaar tussen 0 °C en 50 °C en bij een relatieve luchtvochtigheid < 80% (niet-condenserend). Spanningen boven 5,5 V kunnen de controller of de LED-backlight onherstelbaar beschadigen, daarom wordt altijd een gestabiliseerde voeding aanbevolen.
Hoe wordt het contrast ingesteld en hoe wordt de backlight beheerd, en is periodiek onderhoud nodig?
Het contrast wordt ingesteld met een potentiometer op de shield zelf, zodat deze kan worden aangepast aan verschillende kijkhoeken of lichtomstandigheden. De backlight kan programmatisch worden in- of uitgeschakeld, of met een jumper afhankelijk van de versie. Periodiek onderhoud is niet nodig; het is wel aan te raden vochtige of stoffige omgevingen te vermijden en het scherm indien nodig voorzichtig schoon te maken.
Met welke borden is de LCD Keypad Shield LCD1602 compatibel?
Hij is compatibel met Arduino- en Freeduino-borden die een bedrijfsspanning van 5V ondersteunen.
Hoeveel knoppen bevat deze shield en waarvoor dienen ze?
Hij bevat 6 momentary knoppen waarmee je menu's en functies rechtstreeks vanaf de shield kunt bedienen.
Kan ik het contrast en de backlight van het scherm aanpassen?
Ja, de shield ondersteunt contrastinstelling en maakt het mogelijk de backlight naar behoefte in of uit te schakelen.
Welke pinnen gebruikt hij voor de aansluiting op Arduino?
Hij gebruikt de digitale pinnen 4, 5, 6, 7, 8, 9 en 10 voor het scherm en analoge pin 0 voor het uitlezen van de knoppen.
Zijn er bronnen en documentatie beschikbaar om het gebruik te vergemakkelijken?
Ja, er zijn links naar handleidingen, bibliotheken en schema's om de integratie en programmering van de shield te vergemakkelijken.
