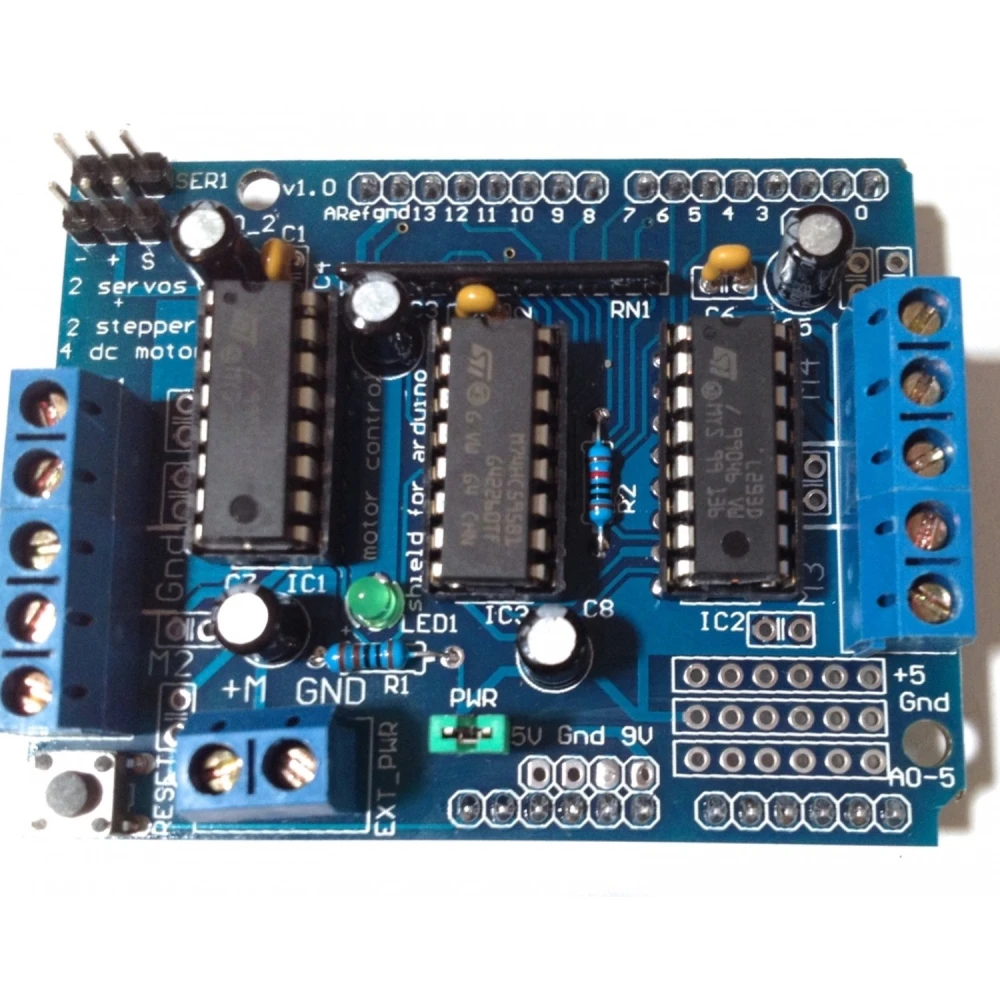

L293D Arduino Shield driver voor DC- en steppermotoren

Productbeschrijving

De L293d Arduino Shield is een uitbreidingsbord dat is ontworpen voor efficiënte aansturing van DC-motoren en stappenmotoren in op Arduino gebaseerde projecten. Met deze shield kunt u tot 4 DC-motoren of 2 steppermotoren tegelijk aansturen, wat het opzetten van robotica- en automatiseringssystemen met hoge precisie en betrouwbaarheid vergemakkelijkt.

Belangrijkste kenmerken

• Aansturing van maximaal 4 DC-motoren in beide richtingen met 8-cijferige snelheidsregeling (0.5% resolutie).
• Ondersteunt 2 steppermotoren met positieve en negatieve regeling, en enkelvoudige of dubbele stapregeling.
• Inclusief twee 5V-poorten voor servomotoren, aangesloten op de hoge-resolutie timer van Arduino voor nauwkeurige regeling.
• 4-kanaals H-brug gebaseerd op de L293D-chip, geschikt voor maximaal 0.6A per kanaal met thermische beveiliging tegen overbelasting.
• Voedingsbereik voor motoren van 4.5V tot 35V DC, passend voor verschillende motortypes.
• Schroefklemmen voor aansluiting van dikke kabels (10-22 AWG), voor een veilige en stabiele verbinding.
• Geïntegreerde resetknop voor Arduino, voor snelle herinitialisatie van het systeem.
• Gegarandeerde compatibiliteit met Arduino Mega, Diecimila, Duemilanove en Uno.
• Compacte afmetingen van 70 x 55 mm, ideaal voor projecten met beperkte ruimte.

Typische toepassingen

• Educatieve robotica en DIY-projecten die motorsturing vereisen.
• Automatiseringssystemen die gelijktijdige aansturing van meerdere motoren nodig hebben.
• Prototypes van voertuigen die met Arduino worden aangestuurd, inclusief robots met DC-motoren en stappenmotoren.
• Besturing van servomotoren voor precisie-mechanismen.

Compatibiliteit en gebruik

Deze shield is compatibel met de Arduino Mega, Diecimila, Duemilanove en Uno, waardoor integratie in een breed scala aan projecten eenvoudig is. Het plug-and-play ontwerp maakt directe plaatsing op het Arduino-bord mogelijk zonder extra kabels. Bovendien maakt de aansluiting op de hoge-resolutie timer van Arduino geavanceerde besturing van servomotoren en stappenmotoren mogelijk.

Om de L293d Arduino Shield te gebruiken, plaatst u de shield eenvoudig op uw compatibele Arduino-bord en sluit u de motoren aan op de schroefklemmen. U kunt de motoren aansturen via code in de Arduino IDE-omgeving met standaardbibliotheken voor motoren en servomotoren.

Technische specificaties

• Driver: L293D
• Motorvoeding: 4.5 - 35V DC
• Maximale stroom per uitgang: 0.6 Amperes
• Afmetingen: 70 x 55 mm
• Aansluitingen: schroefklemmen voor 10-22 AWG kabels

Deze shield is een efficiënte en betaalbare oplossing voor wie de motorstuurcapaciteit in Arduino-projecten wil uitbreiden, met robuustheid, compatibiliteit en gebruiksgemak.

• Stuur tot 4 DC-motoren of 2 steppermotoren tegelijk aan
• 4-kanaals H-brug met L293D-chip en thermische beveiliging
• Twee 5V-poorten voor servomotoren met aansluiting op de Arduino-timer
• Compatibel met Arduino Mega, Diecimila, Duemilanove en Uno
• Motorvoeding van 4.5V tot 35V DC
• Maximale stroom van 0.6A per uitgang
• Schroefklemmen voor dikke kabels (10-22 AWG)
• Geïntegreerde resetknop voor Arduino
• Compacte afmetingen van 70x55 mm
