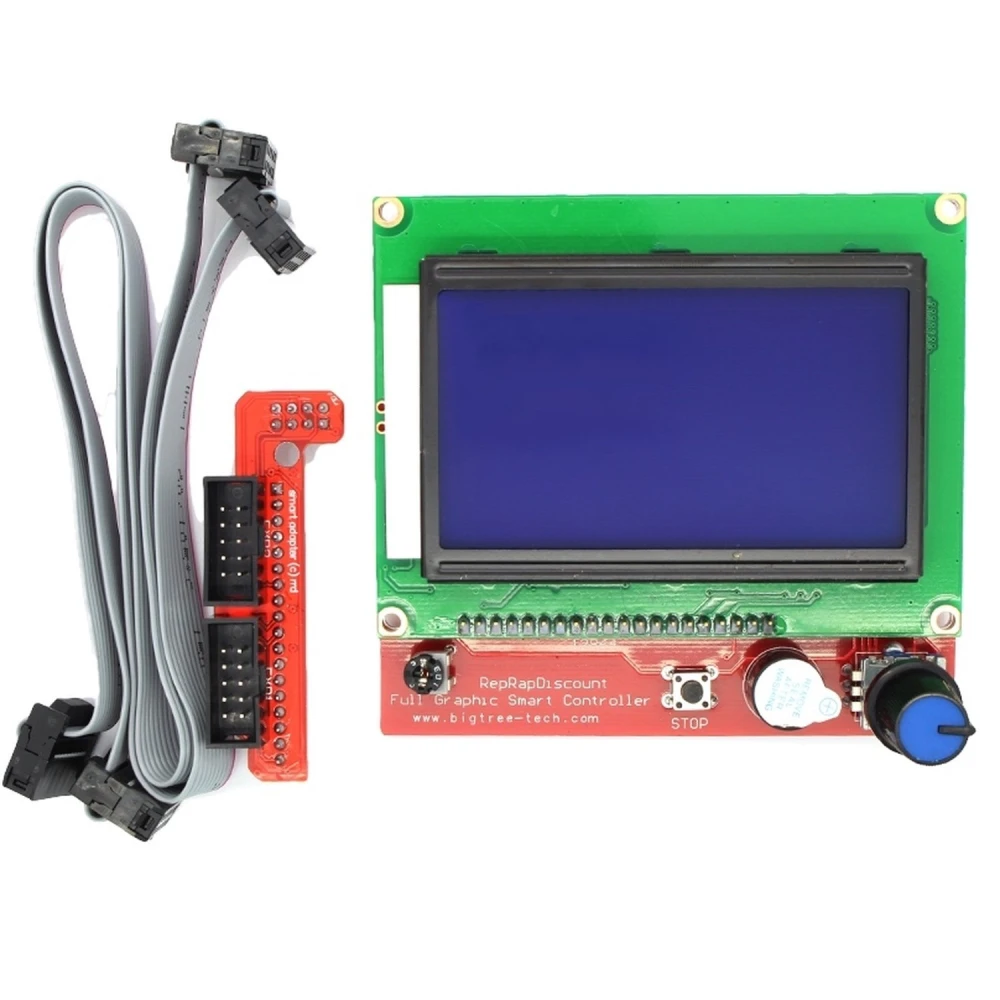

LCD RAMPS Reprap-controller met LCD/SD-paneel voor 3D-printer

Name: LCD RAMPS Reprap-controller met LCD/SD-paneel voor 3D-printer
Brand: satkit
SKU: 1B020501-REPRAP-LCD
Price: 13.31 EUR
Availability: InStock

Merk: satkit

Wees de eerste die dit product beoordeelt

13,31€

IVA inbegrepen (Excl. btw: 11,00€)

Nog maar 5 op voorraad - bestel snel!

Standaardlevering Wo, Apr 22 - Vr, Apr 24

Expresslevering Ma, Apr 20 - Di, Apr 21

30 dagen retour

Aantal

Gratis retourneren binnen 30 dagen

Beveiligde transactie

Gratis bezorging Bij bestellingen boven 300€

Eenvoudig retourneren 30 dagen retourbeleid

Veilig betalen 100% veilig afrekenen

Kwaliteitsgarantie Alleen originele producten

De LCD RAMPS Reprap-controller is een essentieel accessoire voor gebruikers van 3D-printers die op zoek zijn naar een zelfstandige en praktische oplossing om hun apparaat te bedienen zonder afhankelijk te zijn van een computer. Dit slimme paneel integreert een SD-kaartlezer, een draaiknop en een LCD-scherm van 128x64 tekens, en biedt een intuïtieve interface en volledige functionaliteit om je 3D-printer te bedienen die compatibel is met het RAMPS 1.4-bord.

Belangrijkste kenmerken:

SD-kaartlezer om ontwerpen in G-code-formaat rechtstreeks vanaf de kaart te laden.
LCD-scherm van 128x64 tekens dat duidelijke en nauwkeurige informatie weergeeft.
Draaiknop die het navigeren door menu's en instellingen vergemakkelijkt.
Compatibel met het RAMPS 1.4-bord via de meegeleverde adapter.
Maakt bediening van de printer mogelijk zonder computer, en voorziet de SD-kaart van stroom.
Firmware gebaseerd op Marlin, met mogelijkheid tot toekomstige updates.

Inhoud van de verpakking:

1 x LCD RAMPS-controllerpaneel met SD-lezer.
1 x Connector voor het RAMPS 1.4-bord.
2 x 10-pins platte kabels voor aansluiting.

Typische toepassingen:

Deze controller is ideaal voor gebruikers van 3D-printers die meer onafhankelijkheid en gebruiksgemak willen. Hiermee kun je kalibraties uitvoeren, assen verplaatsen en afdrukken starten die op de SD-kaart zijn opgeslagen, zonder de printer op een pc aan te sluiten, wat zorgt voor een comfortabelere en efficiëntere workflow.

Compatibiliteit:

Speciaal ontworpen voor RAMPS 1.4-borden en Reprap-systemen, is dit paneel compatibel met Marlin-firmware, wat zorgt voor een eenvoudige en stabiele integratie.

Met deze controller wordt de 3D-printervaring toegankelijker en zelfstandiger, ideaal voor makers en liefhebbers die hun apparatuur willen optimaliseren.

Geïntegreerde SD-kaartlezer voor printen zonder pc
128x64 LCD-scherm voor duidelijke weergave
Draaiknop voor eenvoudige navigatie en bediening
Compatibel met RAMPS 1.4-bord met meegeleverde adapter
Marlin-firmware met mogelijkheid tot update
Inclusief 10-pins platte kabels en connector voor aansluiting

Klantvragen & Antwoorden

Quines són les dimensions físiques del panell LCD i dels cables inclosos, i quant espai he de reservar a la meva impressora?

El panell LCD té unes dimensions aproximades de 93 mm x 87 mm x 15 mm. Els cables plans inclosos fan 300 mm cadascun i tenen connectors estàndard de 10 pins. Has de reservar almenys un espai lliure frontal de 100 mm x 90 mm x 30 mm per assegurar el muntatge correcte i l’accés al panell i a la SD.

Quin procediment d’instal·lació he de seguir i quines precaucions he de tenir per evitar danys elèctrics en connectar el panell?

La instal·lació implica connectar els cables plans entre el controlador LCD i la placa RAMPS utilitzant els connectors de 10 pins; és fonamental seguir l’orientació correcta indicada per les guies dels connectors per evitar curtcircuits o danys al panell. Es recomana fer la connexió sempre amb la impressora desconnectada de l’alimentació i respectar l’alineació del cable (pin 1 a pin 1).

El panell pot mostrar correctament caràcters especials o gràfics i quina és la resolució de la pantalla?

La pantalla és de tipus LCD gràfica amb resolució de 128x64 píxels. Admet caràcters estàndard i alguns símbols gràfics simples, segons el que permeti el firmware. No és capaç de mostrar gràfics complexos ni múltiples idiomes més enllà del conjunt predefinit de Marlin, i els caràcters especials poden requerir personalització del firmware.

Què passa si la meva impressora 3D opera en ambients amb molta humitat o pols, i hi ha mesures de protecció recomanades per al panell?

El controlador no té un encapsulat segellat contra la humitat o la pols; la seva placa electrònica està exposada a agents externs. Per a ambients adversos, es recomana instal·lar-lo dins d’una carcassa protectora amb ventilació, evitant l’acumulació de pols que podria danyar la pantalla o els contactes del lector SD. El rang operatiu segur estàndard per a components similars és de 0 a 50°C i humitat relativa inferior al 60%.

What are the physical dimensions of the LCD panel and included cables, and how much space do I need to allow in my printer?

The LCD panel measures approximately 93 mm x 87 mm x 15 mm. The included ribbon cables are 300 mm long each and have standard 10-pin connectors. You should allow at least a clear front space of 100 mm x 90 mm x 30 mm to ensure correct mounting and access to the panel and SD card.

What installation procedure should I follow and what precautions should I take to avoid electrical damage when connecting the panel?

Installation involves connecting the ribbon cables between the LCD controller and the RAMPS board using the 10-pin connectors; it is essential to follow the correct orientation indicated by the connector guides to avoid short circuits or damage to the panel. It is recommended to make the connection only when the printer is disconnected from the mains and to respect the cable alignment (pin 1 to pin 1).

Can the panel display special characters or graphics correctly and what is the screen resolution?

The screen is a graphical LCD with a resolution of 128x64 pixels. It supports standard characters and some simple graphic symbols, depending on what the firmware allows. It cannot display complex graphics or multiple languages beyond the predefined Marlin set, and special characters may require firmware customisation.

What happens if my 3D printer operates in environments with high humidity or dust, and are there recommended protection measures for the panel?

The controller does not have a sealed enclosure against moisture or dust; its electronic board is exposed to external agents. For harsh environments, it is recommended to install it inside a protective housing with ventilation, avoiding dust build-up that could damage the screen or the SD reader contacts. The standard safe operating range for similar components is 0 to 50°C and relative humidity below 60%.

What are the physical dimensions of the LCD panel and included cables, and how much space do I need to allow in my printer?

The LCD panel has approximate dimensions of 93 mm x 87 mm x 15 mm. The included ribbon cables are 300 mm long each and have standard 10-pin connectors. You should allow at least a clear front space of 100 mm x 90 mm x 30 mm to ensure correct mounting and access to the panel and SD card.

What installation procedure should I follow and what precautions should I take to avoid electrical damage when connecting the panel?

Installation involves connecting the ribbon cables between the LCD controller and the RAMPS board using the 10-pin connectors; it is essential to follow the correct orientation indicated by the connector guides to avoid short circuits or damage to the panel. It is recommended to make the connection with the printer disconnected from the power supply and to respect the cable alignment (pin 1 to pin 1).
