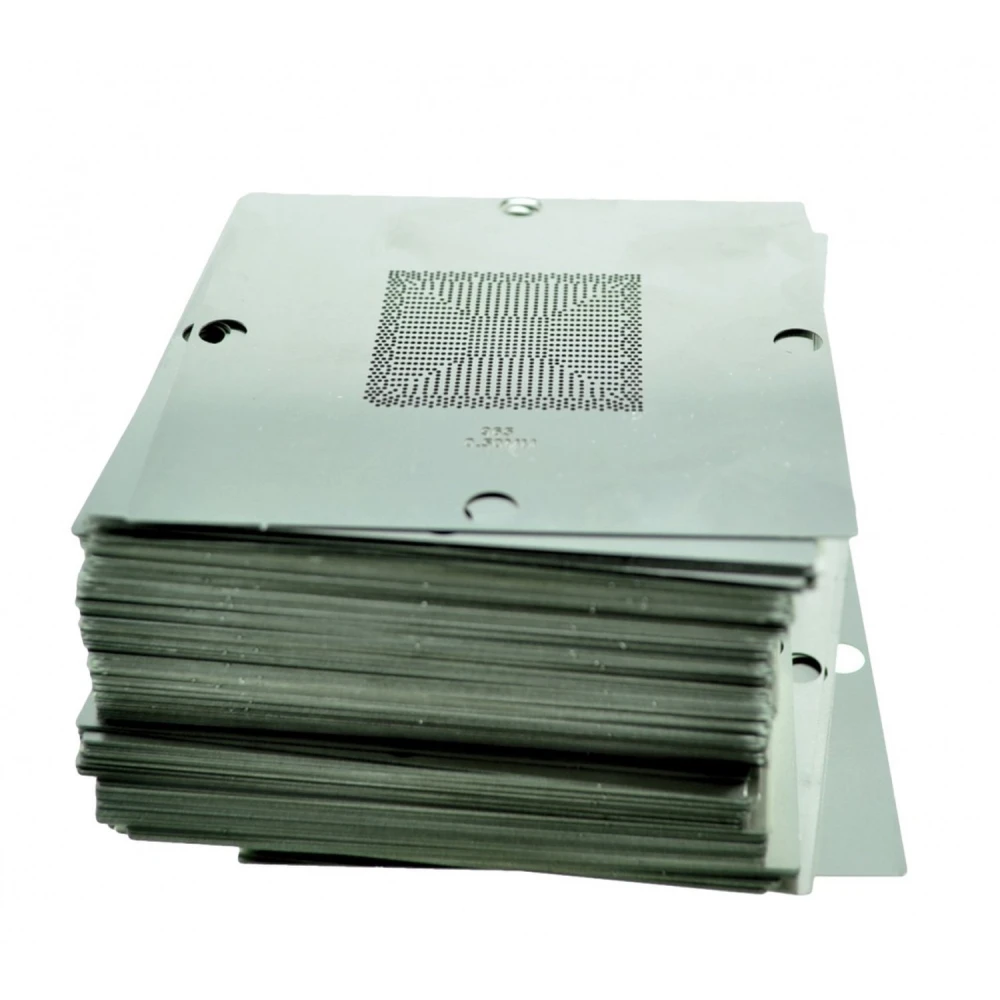

Universele BGA-stencils set 90mmx90mm MK-15 HT90 150 stuks
Merk: Mlink
IVA inbegrepen (Excl. btw: 89,00€)
Set van 7 universele stencils 90mmx90mm Mk-15/Ht90 met 150 stencils
Deze professionele set soldeerstencils voor BGA biedt een complete oplossing voor reballing en elektronische reparaties. De set bevat 150 stencils met hoge precisie, ontworpen voor een brede variatie aan geïntegreerde schakelingen (IC) en geheugens, en maakt een gelijkmatige aanbrenging van soldeer eenvoudiger.
Belangrijkste kenmerken
- Afmetingen: 90mm x 90mm
- Merk: Mlink
- Aantal: 150 stencils
- Compatibiliteit: Compatibel met IC’s zoals BD82HM55, BD82P55, DDR1, DDR2, DDR3, Xbox360 Cache Memory, en meerdere modellen ATI, NVidia, PS3, Wii, onder andere.
- Dikte van stencil: Varieert van 0.30mm tot 0.76mm om zich aan te passen aan verschillende soorten componenten
Gedetailleerde inhoud per dikte
- 0.30mm (1 stuk): Universeel
- 0.35mm (2 stuks): BD82HM55 en Universeel
- 0.4mm (2 stuks): BD82P55 en Universeel
- 0.45mm (6 stuks): DDR1, DDR2, DDR3, AC82GM45, AC82P45, Universeel
- 0.5mm (33 stuks): Compatibel met meerdere modellen ATI, MCP, NVIDIA, onder andere
- 0.6mm (80 stuks): Inclusief stencils voor Xbox 360, PS3, Wii, VIA, ATI, SIS, NVIDIA en meer
- 0.76mm (26 stuks): Compatibel met modellen zoals 845GL, 855GM, SIS630, CXD2949CGB, onder andere
Typische toepassingen
Ideaal voor technici en professionals die reballing en reparatie van printplaten uitvoeren, vooral bij spelconsoles, grafische kaarten en geheugens. Het vergemakkelijkt het nauwkeurig aanbrengen van soldeer voor betrouwbare en duurzame verbindingen.
Compatibiliteit
Deze set is compatibel met een brede reeks IC’s en geheugens, waaronder populaire modellen in de elektronica- en game-industrie, zoals Xbox 360, PS3, ATI, NVIDIA en meer, wat veelzijdigheid biedt voor verschillende projecten.
Opmerking: Dit product is momenteel niet op voorraad. Neem contact op met ons team voor alternatieven of een verwachte leverdatum.
- Set van 150 universele BGA-soldeerstencils 90mm x 90mm
- Compatibel met meerdere IC’s, DDR-geheugens en Xbox360-, PS3- en Wii-consoles
- Variabele dikte van 0.30mm tot 0.76mm voor verschillende toepassingen
- Merk Mlink, bekend om accessoires voor BGA-solderen en reballing
- Geschikt voor professionals in elektronische reparatie en precisiesolderen
- Inclusief stencils voor specifieke modellen van ATI, NVIDIA, VIA, SIS en meer
- Maakt een gelijkmatige aanbrenging van soldeer mogelijk voor betrouwbare verbindingen
Klantvragen & Antwoorden
De quin material estan fets els stencils i quin és el seu gruix típic?
Els stencils inclosos solen estar fabricats en acer inoxidable, per la seva resistència i durabilitat davant d'altes temperatures. El gruix estàndard per a aquest tipus de stencils és de 0,12 mm, cosa que proporciona un equilibri entre precisió d'aplicació de soldadura i tolerància mecànica en fer servir boles petites.
Quin és el procediment recomanat per netejar i mantenir els stencils després de fer-los servir?
Es recomana netejar els stencils amb solvents per a electrònica o alcohol isopropílic al 99% immediatament després d'utilitzar-los. Cal evitar l'ús d'eines abrasives per no deformar les perforacions. Assecar-los completament abans de guardar-los per prevenir la corrosió. Un emmagatzematge en bossa antiestàtica millora la longevitat de l'acer inoxidable.
El set inclou plantilla o instruccions d'ús per a l'alineació correcta del stencil sobre el component?
El set inclou únicament els stencils; generalment, no incorpora plantilla ni sistema d'alineació física. Es recomana fer servir una estació BGA amb càmera o guies externes per al posicionament precís, especialment en components amb pas inferior a 0,5 mm. És important verificar manualment la coincidència dels pads abans de soldar.
What material are the stencils made from, and what is their typical thickness?
The included stencils are usually made from stainless steel, due to its strength and durability at high temperatures. The standard thickness for this type of stencil is 0.12 mm, which provides a balance between solder application precision and mechanical tolerance when using small balls.
What is the recommended procedure for cleaning and maintaining the stencils after use?
It is recommended to clean the stencils with electronics solvent or 99% isopropyl alcohol immediately after use. Abrasive tools should be avoided so as not to deform the apertures. Dry thoroughly before storing to prevent corrosion. Storage in an anti-static bag improves the longevity of the stainless steel.
Does the set include a template or instructions for correctly aligning the stencil on the component?
The set includes only the stencils; it generally does not include a template or physical alignment system. It is recommended to use a BGA station with a camera or external guides for precise positioning, especially on components with a pitch below 0.5 mm. It is important to manually check pad alignment before soldering.
What material are the stencils made from, and what is their typical thickness?
The included stencils are usually made from stainless steel, due to its strength and durability at high temperatures. The standard thickness for this type of stencil is 0.12 mm, which provides a balance between solder application precision and mechanical tolerance when using small balls.
What is the recommended procedure for cleaning and maintaining the stencils after use?
It is recommended to clean the stencils with electronics solvents or 99% isopropyl alcohol immediately after use. Abrasive tools should be avoided so as not to deform the apertures. Dry thoroughly before storing to prevent corrosion. Storage in an anti-static bag improves the longevity of the stainless steel.
Does the set include a template or instructions for correctly aligning the stencil on the component?
The set includes only the stencils; it generally does not include a template or physical alignment system. It is recommended to use a BGA station with a camera or external guides for precise positioning, especially on components with a pitch below 0.5 mm. It is important to manually check pad alignment before soldering.
Vilket material är stencils gjorda av och vilken är deras typiska tjocklek?
De medföljande stencils är vanligtvis tillverkade av rostfritt stål, för dess styrka och hållbarhet vid höga temperaturer. Standardtjockleken för denna typ av stencil är 0,12 mm, vilket ger en bra balans mellan lödprecision och mekanisk tolerans vid användning av små kulor.
