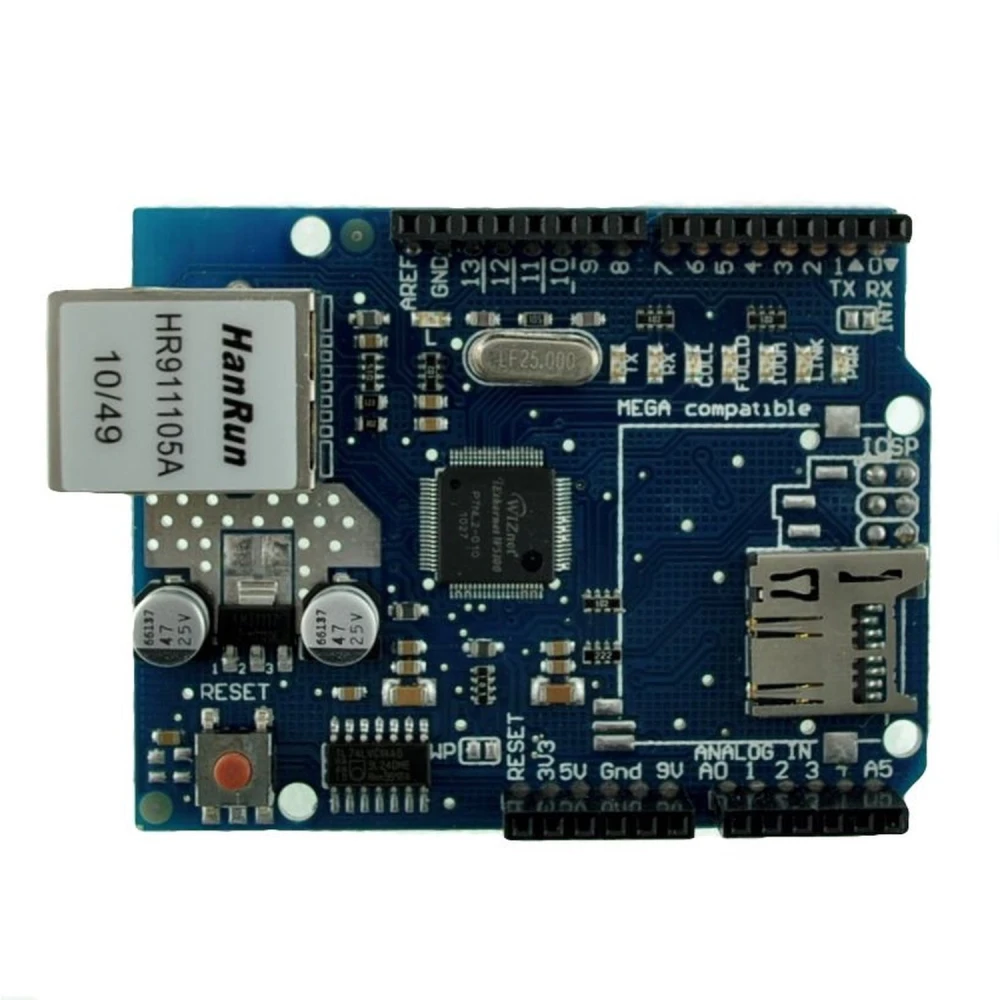

De Ethernet Shield W5100 compatibel met Arduino is een uitbreidingsbord dat is ontworpen om perfect samen te werken met Arduino UNO- en MEGA-boards, zodat je eenvoudig en efficiënt verbinding kunt maken met Ethernetnetwerken. Deze shield is ideaal voor projecten die netwerkcommunicatie vereisen, zoals embedded webservers of webclients.

Dankzij de meegeleverde bibliotheek kun je het netwerk via software configureren, wat de aanpassing aan verschillende omgevingen en lokale netwerken vergemakkelijkt. Bovendien bevat deze verbeterde versie een socket voor micro-SD-geheugenkaarten, waarmee je bestanden rechtstreeks vanaf de shield kunt opslaan en aanbieden, wat de mogelijkheden van je projecten vergroot.

Belangrijkste kenmerken:

Compatibel met Arduino UNO- en MEGA-boards.
Inclusief socket voor micro-SD-kaart voor opslag en embedded webserver.
Automatische resetcontroller voor de W5100-chip, voor een betrouwbare opstart zonder handmatige reset.
Communicatie via SPI-bus via de ICSP-connector.
Exclusief gebruik van specifieke digitale pinnen: 11, 12, 13 (Duemilanove) of 50, 51, 52 (MEGA) voor SPI; pin 10 voor selectie van de W5100 en pin 4 voor micro-SD.

Typisch gebruik:

Embedded webservers maken voor IoT-projecten.
Arduino verbinden met lokale netwerken om gegevens te verzenden of te ontvangen.
Bestanden opslaan en aanbieden vanaf de geïntegreerde micro-SD-kaart.

Compatibiliteit en aandachtspunten:

Het Arduino-board is niet inbegrepen en moet apart worden aangeschaft.
De SPI-bus wordt gedeeld tussen de W5100-chip en de micro-SD-kaart, waardoor slechts één tegelijk kan worden gebruikt; het is belangrijk dit in de code te beheren.
Op Arduino MEGA moet pin SS (53) als uitgang worden ingesteld voor een correcte werking van de SPI-bus.

Met deze shield krijgen je Arduino-projecten meer connectiviteit en functionaliteit, waardoor het eenvoudiger wordt om toepassingen te maken die verbonden zijn met internet of lokale netwerken met geïntegreerde opslag.

Compatibel met Arduino UNO en MEGA
Socket voor micro-SD-kaart voor opslag en webserver
Automatische resetcontroller voor W5100-chip
Communicatie via SPI-bus (specifieke pinnen afhankelijk van het Arduino-model)
Exclusief gebruik van pinnen 10 en 4 voor respectievelijk W5100-selectie en micro-SD

Klantvragen & Antwoorden

Wat zijn de exacte afmetingen en het gewicht van de Ethernet Shield W5100, en wat zit er in de verpakking?

De Ethernet Shield W5100 meet ongeveer 68 mm × 53 mm × 23 mm en weegt circa 35 g. De standaard inhoud van de verpakking is alleen de Shield; het Arduino-board en extra kabels zijn niet inbegrepen.

Voor welke echte toepassingen is de Ethernet Shield W5100 bijzonder nuttig in vergelijking met andere shields?

De Ethernet Shield W5100 is ideaal voor toepassingen waarbij een betrouwbare bekabelde Ethernetverbinding nodig is, zoals embedded webservers en netwerkgebaseerde systemen voor monitoring op afstand. In vergelijking met WiFi-shields biedt hij lagere latency en meer stabiliteit in industriële omgevingen of omgevingen met elektromagnetische interferentie.

Welke Arduino-boards zijn volledig compatibel en met welke aansluitvereisten moet rekening worden gehouden?

Hij is compatibel met Arduino UNO, Duemilanove en MEGA, mits de SPI-aansluiting wordt gerespecteerd (pinnen 11, 12, 13 op UNO/Duemilanove; 50, 51, 52 op MEGA) en de pinindeling van 10 (Ethernet) en 4 (micro-SD). Op de MEGA moet pin 53 als uitgang worden ingesteld, ook als deze niet als SS wordt gebruikt.

Welke beperkingen zijn er bij gelijktijdig gebruik van de Ethernet-verbinding en de micro-SD van de shield?

De W5100 en de micro-SD-lezer delen de SPI-bus, dus slechts één van beide kan tegelijk worden gebruikt. Gelijktijdige toegang veroorzaakt conflicten. Het wordt aanbevolen om via software af te wisselen en het niet-gebruikte SPI-apparaat uit te schakelen door de betreffende CS-pinnen aan te passen.

Wat zijn de kritieke aandachtspunten voor duurzaamheid, onderhoud en garantie van de W5100 Shield?

De duurzaamheid hangt af van het vermijden van elektrostatische ontlading, overstroom op de SPI-bus en gebruik buiten 0–70 °C. Onderhoud is niet nodig behalve regelmatige reiniging. De garantie varieert per leverancier, doorgaans 6–12 maanden. Reserveonderdelen zijn niet gebruikelijk, dus voorzichtig hanteren wordt aanbevolen.

Is het Arduino-board inbegrepen bij de Ethernet Shield W5100?

Nee, het Arduino-board is niet inbegrepen en moet apart worden aangeschaft.

Waarvoor dient de socket voor de micro-SD-kaart op deze shield?

Hiermee kun je bestanden opslaan en aanbieden vanaf de micro-SD-kaart, handig voor het maken van embedded webservers of het opslaan van gegevens in Arduino-projecten.

Is deze shield compatibel met Arduino MEGA?

Ja, deze verbeterde versie is compatibel met Arduino MEGA met behulp van de meegeleverde bibliotheek vanaf Arduino 0019.

Kunnen de W5100-chip en de micro-SD-kaart tegelijkertijd worden gebruikt?

Nee, beide delen de SPI-bus, dus slechts één kan tegelijk worden gebruikt. Dit moet in de code worden beheerd.

Welke pinnen gebruikt de Ethernet Shield W5100 op Arduino UNO?

Hij gebruikt de digitale pinnen 11, 12 en 13 voor SPI, pin 10 voor het selecteren van de W5100 en pin 4 voor de micro-SD.
