MPR121 Breakout V12 capacitieve touchsensor module voor Arduino met I2C
Merk: satkit
2,54€
IVA inbegrepen (Excl. btw: 2,10€)
Beperkte voorraad
Standaardlevering
Wo, Apr 22 - Vr, Apr 24
Expresslevering
Ma, Apr 20 - Di, Apr 21
30 dagen retour
Gratis retourneren binnen 30 dagen
Beveiligde transactie
Share:
Gratis bezorging
Bij bestellingen boven 300€
Eenvoudig retourneren
30 dagen retourbeleid
Veilig betalen
100% veilig afrekenen
Kwaliteitsgarantie
Alleen originele producten
Algemene beschrijving:
De MPR121 Breakout V12 is een module die is ontworpen voor het aansturen van capacitieve touchsensoren via een I2C-interface, met name compatibel met Arduino-platforms. Deze module maakt detectie mogelijk van tot twaalf afzonderlijke elektroden en een dertiende gesimuleerde elektrode, en biedt zo een veelzijdige oplossing voor touch-interactieprojecten.
Belangrijkste kenmerken en specificaties:
- Capacitieve touchsensor-controller met I2C-interface.
- Mogelijkheid om tot 12 afzonderlijke elektroden en een extra gesimuleerde elektrode te bedienen.
- Inclusief 8 LED-aandrijfpinnen die kunnen worden gebruikt om LEDs aan te sturen wanneer ze niet als elektroden zijn geconfigureerd.

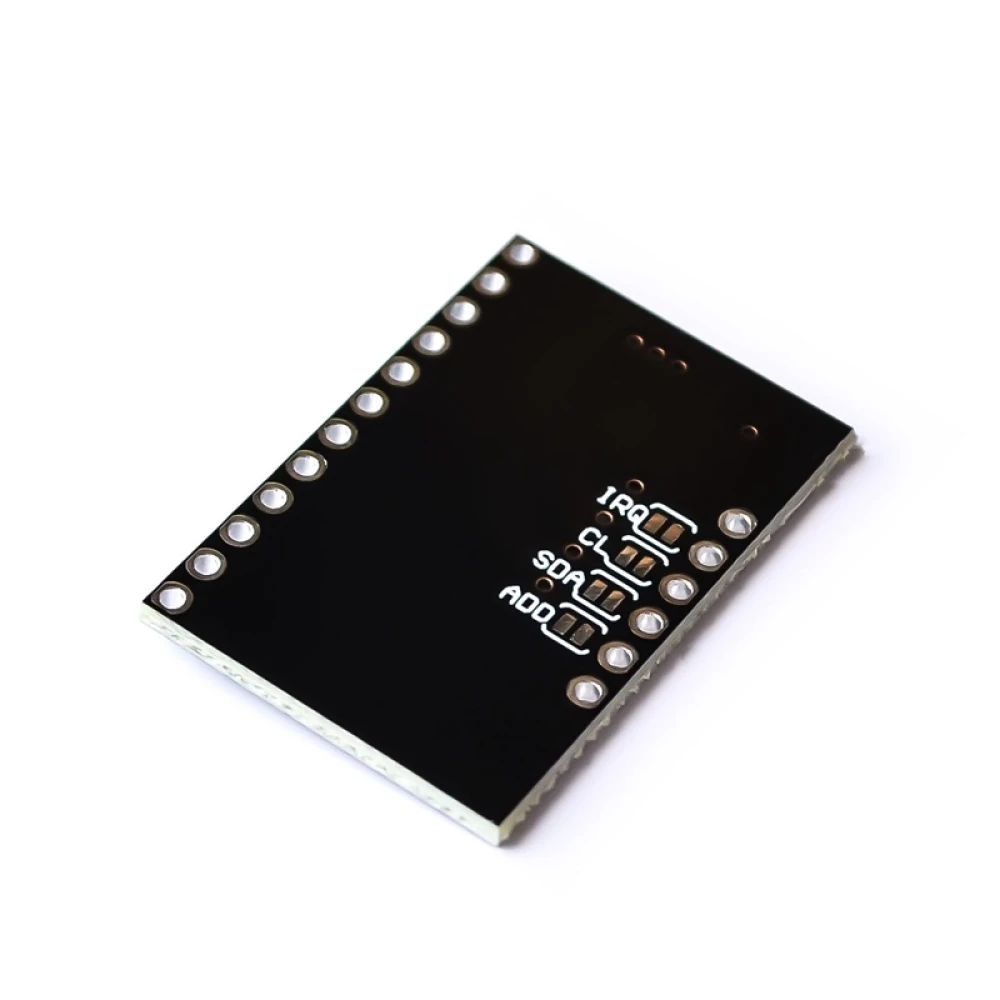

- Vier jumpers aan de onderzijde van de printplaat voor configuratie van het I2C-adres (standaardadres 0x5A) en 10k pull-up weerstanden op SDA, SCL en de interrupt-pin.
- Bedrijfsspanning tussen 2.5 en 3.6 VDC; er is geen spanningsregeling op de printplaat aanwezig.
- De VREG-pin is via een 0.1uF condensator met aarde verbonden, waardoor de laagspanningsmodus zonder aanpassingen beperkt is.
Typische toepassingen:
- Toepassing in Arduino-projecten die nauwkeurige en gevoelige touchdetectie vereisen.
- Ontwikkeling van aangepaste capacitieve touchtoetsenborden.
- Bediening van apparaten via touchgebaren of capacitieve ingangen.
- Integratie in interactieve systemen en automatiseringstoepassingen die touch-ingangen zonder mechanisch contact nodig hebben.
Compatibiliteit:
Deze module is compatibel met Arduino-boards die I2C-communicatie ondersteunen en werken binnen een bedrijfsspanningsbereik van 2.5 tot 3.6 VDC. Het is belangrijk om te controleren of de voeding en aansluitingen correct zijn ingesteld om schade aan het apparaat te voorkomen.
- Bedient tot 12 afzonderlijke touch-elektroden en een gesimuleerde elektrode.
- I2C-interface voor efficiënte communicatie met Arduino.
- Acht LED-aandrijfpinnen, naar behoefte configureerbaar.
- Vier jumpers voor het instellen van het I2C-adres en pull-up weerstanden.
- Bedrijfsspanning tussen 2.5 en 3.6 VDC, zonder geïntegreerde regeling.
- Ideaal voor touchdetectieprojecten en capacitieve toetsenborden.
Klantvragen & Antwoorden
Quins són els materials, dimensions i pes del MPR121 Breakout V12 i què porta la caixa?
La placa està fabricada en PCB estàndard FR4 amb components SMD. Les seves dimensions aproximades són 29 mm x 21 mm x 2 mm i el pes és inferior a 5 g. El paquet normalment inclou només la PCB pre-soldada; connectors i cables no solen estar inclosos.
Quines limitacions té en ambients amb alta humitat o interferències electromagnètiques?
El rendiment del MPR121 es pot veure afectat en ambients humits o amb fort soroll electromagnètic, ja que la capacitat ambiental pot alterar la sensibilitat i provocar falsos positius o errors en la detecció. Es recomana un disseny adequat del PCB i aïllament físic per millorar-ne la fiabilitat en aquests contextos.
Quin és el procediment recomanat per solucionar fallades freqüents de comunicació I2C amb aquest sensor?
Verifica que els pins SDA i SCL tinguin les resistències pull-up de 10 kΩ activades o connecta’n d’externes si cal. Assegura’t que l’adreça I2C (per defecte 0x5A) no entri en conflicte amb altres dispositius i que la tensió d’operació sigui de 3.3 V. Si el problema persisteix, revisa la integritat de les pistes i connecta a terra correctament els elèctrodes no utilitzats.
What are the materials, dimensions and weight of the MPR121 Breakout V12, and what does the box include?
The board is made from standard FR4 PCB with SMD components. Its approximate dimensions are 29 mm x 21 mm x 2 mm and its weight is under 5 g. The package normally includes only the pre-soldered PCB; connectors and cables are usually not included.
What limitations does it have in environments with high humidity or electromagnetic interference?
The MPR121’s performance may be affected in humid environments or where there is strong electromagnetic noise, as ambient capacitance can alter sensitivity and cause false positives or detection errors. Proper PCB design and physical isolation are recommended to improve reliability in these contexts.
What is the recommended procedure for resolving common I2C communication failures with this sensor?
Check that the SDA and SCL pins have 10 kΩ pull-up resistors enabled, or connect external ones if necessary. Make sure the I2C address (0x5A by default) does not conflict with other devices and that the operating voltage is 3.3 V. If the problem persists, check track integrity and properly ground any unused electrodes.
What are the materials, dimensions and weight of the MPR121 Breakout V12 and what comes in the box?
The board is made from standard FR4 PCB with SMD components. Its approximate dimensions are 29 mm x 21 mm x 2 mm and the weight is under 5 g. The package normally includes only the pre-soldered PCB; connectors and cables are usually not included.
What limitations does it have in environments with high humidity or electromagnetic interference?
The MPR121’s performance may be affected in humid environments or where there is strong electromagnetic noise, as environmental capacitance can alter sensitivity and cause false positives or detection errors. Proper PCB design and physical isolation are recommended to improve reliability in these contexts.
What is the recommended procedure for resolving common I2C communication failures with this sensor?
Check that the SDA and SCL pins have 10 kΩ pull-up resistors enabled, or connect external ones if necessary. Make sure the I2C address (0x5A by default) does not conflict with other devices and that the operating voltage is 3.3 V. If the problem persists, check track integrity and properly ground any unused electrodes.
Vilka material, mått och vikt har MPR121 Breakout V12, och vad följer med i lådan?
Kortet är tillverkat av standard FR4-PCB med SMD-komponenter. De ungefärliga måtten är 29 mm x 21 mm x 2 mm och vikten är under 5 g. Paketet innehåller normalt endast det förlödade PCB:t; kontakter och kablar ingår vanligtvis inte.
